sx1308升压模块pcb

分享:

针对 SX1308 升压模块的 PCB 设计,以下是关键设计要点和注意事项(中文版):


一、核心设计原则

  1. 高频率开关特性

    • SX1308 开关频率高达 1.2MHz,需严格遵循 高频开关电路布局规则
    • 优先缩短 功率回路路径(输入电容 → IC → 电感 → 输出电容),减少寄生电感。
  2. 功率器件布局

    • 输入电容(CIN:紧贴 SX1308 的 VINGND 引脚(建议用 10μF X7R 陶瓷电容)。
    • 续流二极管(D1):贴近芯片的 SW 引脚,阳极接地路径短。
    • 功率电感(L1):尽量靠近 SW输出电容,避免长走线辐射噪声。
    • 输出电容(COUT:贴近电感输出端,优先选用 低ESR陶瓷电容(22μF 或更大)。

二、PCB 布局关键细节

  1. 地平面处理

    • 使用 单点接地(Star Ground):将输入电容地、IC 功率地(PGND)、输出电容地汇聚到一点。
    • 独立模拟地(AGND):反馈电阻分压器的接地点单独走线至 IC 的 GND 引脚,避免功率噪声干扰。
  2. 反馈路径优化

    • FB 分压电阻(R1/R2) 贴近芯片 FB 引脚,远离电感/二极管等噪声源。
    • 反馈走线 避免穿越功率区域,必要时用地线包裹屏蔽。
  3. 散热设计

    • SX1308 的 GND 引脚:通过多过孔连接底层接地铜箔散热。
    • 功率区域预留 大面积覆铜(Top/Bottom 层均铺地)。

三、布线规范

走线类型 要求
SW 节点 短而宽(≥15mil),避免长走线辐射噪声
VIN 路径 加宽走线(≥20mil),降低阻抗
FB 信号线 细线(10mil)且远离功率区域

四、器件选型参考

器件 推荐参数
CIN 10μF X7R 陶瓷电容 (耐压 ≥1.5倍输入)
COUT 22μF X5R/X7R 陶瓷电容 (低ESR)
L1 屏蔽电感(4.7μH~10μH, 饱和电流 > 输出电流的1.5倍)
D1 肖特基二极管(如 SS14, SS34)

五、典型设计问题及对策

  • 输出振荡/不稳
    ✅ 检查反馈电阻是否靠近 FB 引脚
    ✅ 增加输出电容或并联 100nF 高频电容
    ✅ FB 走线远离 SW 节点

  • 效率低下
    ✅ 缩短功率回路长度
    ✅ 选用低 DCR 电感和低 VF 肖特基二极管
    ✅ 避免 SW 节点覆铜过大(减少寄生电容)

  • 芯片过热
    ✅ 确保 GND 引脚多过孔散热
    ✅ 检查电感是否饱和(更换更高饱和电流型号)


六、PCB 示例图

[输入+] ---[C<sub>IN</sub>]--- VIN
           ║          │
          GND       SX1308
          │          │
[输入-] ──┘          SW  ────[L1]───┬─[D1]─┐
                                  │      │
                                 [C<sub>OUT</sub>]   GND
                                  │
                                 [负载]
                                  │
                                 GND

布局口诀:电容紧贴 VIN/GND,电感二极管近 SW,反馈电阻躲噪声,地线单点不混乱。


如需具体 PCB 走线示意图KiCad/EAGLE 设计文件参考,可提供邮箱发送设计资料。

怎样对SX1308升压模块的电压进行调节呢

SX1308芯片是什么?SX1308芯片有哪些引脚呢?怎样对SX1308升压模块的电压进行调节呢?

uvysdfydad 2022-02-21 07:22:25

升压IC之SX1308SX1308应用电路图与SX1308升压电路图

升压IC之电流模式升压变换器SX1308的深度解析,升压IC即升压芯片,想必大家均具备一定了解。下面小编将主要为大家分享一下SX1308升压芯片: 升压ICSX1308简介 SX1308是一款固定

2020-09-10 14:09:01

SX1308高效率1.2MHz 2A升压转换器简述

SX1308是一款恒定频率、6引脚SOT23电流模式升压转换器,适用于小型、低功耗应用。SX1308切换在1.2MHz,允许使用纤巧、低成本高度不超过2mm的电容器和电感器。内部软启动可产生较小

2023-08-14 15:16:30

求助:SX1308的替代品

SX1308的输入电压下限是2伏,有没有能实现类似功能的,输入电压下限尽可能小的其它芯片?

亚历山大鹦鹉 2021-03-15 21:38:06

SX1308IMLTRT室内微型网关数字基带芯片与SX1301选型对比

的众多无线节点提供健壮的星型****。而SX1308是主要用于室内 LoRaWAN微微型网关的数字基带芯片,另外两者的灵敏度也不同,SX1301高达-142.5dBm,SX1308高达-139dBm

动能世纪刘S 2021-04-03 10:07:30

贴片电感CD大小对电流有影响吗

看贴片电容同电感值,有CD32,CD75等好几种尺寸大小,那么这尺寸大小对电路哪方面有影响,比如应用在sx1308升压电路中,22uH的电感,大小尺寸对电路的影响

baobaopan 2021-10-28 22:32:00

使用手机充电器给升压芯片sx1308供电工作不正常

大家好我在网上买了一块S X1308升压电路芯片,使用锂离子电池供电时芯片工作是正常的可以正常生,但使用手机充电器给这个芯片供电时工作却不大正常了,具体情况是手机充电器的输出电压是7点8伏左右,电路一接通马上就掉到零点几伏了,不知道是什么原因希望有经验的大神给予解答

jf_49754740 2022-11-28 11:18:11

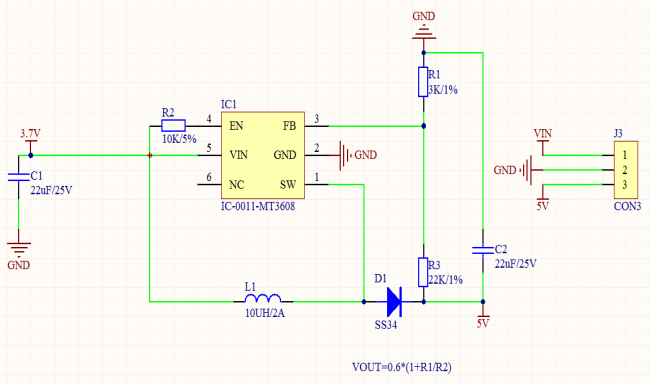

TCOOP-M004-MT3608升压模块概述、原理及参数

TCOOP-M004-MT3608升压模块是一种恒定频率,电流模式升压转换器,用于小型,低功耗应用。 MT3608升压模块开关频率为1.2MHz,使用小体积的电容和电感。内部软启动导致小涌流并延长

2022-05-07 10:02:36

FP6276B 5V升压 实验 精选资料分享

最近应用需要把锂电池升压转5V,试过了SX1308,非常便宜,低负载运行很好,高负载700mA有点问题,无法带动移动硬盘,需要对布线特别当心,尽量增粗并缩短馈线。 又换了一个方案用FP6276B来

蔡甸一角 2021-07-30 06:41:48

18650升压5V板的设计方案

描述18650升压5V板项目介绍18650升压5V,最大输出电流800ma,一般应用够用了,使用同步整流升压芯片FP6276,输出带LED指示灯,带EN输出控制开关,这个设计用来给我另一个开源项目

深海零下一度1 2022-08-17 07:38:16

具有升压和降压功能的DN317升压稳压器

DN317升压稳压器具有降压型SEPIC,具有升压和降压功能

gdutzy 2019-08-08 14:18:22

5V12V0.3A电源芯片SP1108,替代SX1308

广大客户提供产品解决方案及FAE技术支持。产品概述:SP1108是一款超小封装高效率、直流升压稳压电路。输入电压范围可由最低2V到最高24V,升压最高可达28V可调,且内部集成极低RDS内阻100豪欧金属

xpkj554 2021-12-10 14:43:51

为什么TPS61088升压接负载后会出现杂波?

TI工程师:用TPS61088做3.7V锂电池升压方案,3.7--4.2升压成5V,不加负载时输出比较稳定,如图1(蓝色是升压的波形5V,红色为sw开关波形)图1加入负载之后(约2A 负载越大抖动

kiifwerw 2019-07-23 07:39:07

简单的升压电路原理图

SX1308是一款常用的贴片升压IC,采用SOT23​-6封装,其输入电压范围为2~24V,输出电压最高可达28V,输出电流最大为2A(实测输出电流根本达不到2A)。该升压IC的内部振荡频率可达1.2MHz,并且带有过流、过热保护电路。

2019-10-30 15:42:19

SX1308P868GW

SX1308P868GW

2023-03-28 13:15:51

升压模块可以电流吗

升压模块(Boost Converter)是一种电子电路,主要用于将输入电压提升到更高的输出电压。它不能直接电流,但可以通过调整输出电压来间接影响电流的大小。 1. 升压模块的工作原理 升压模块

2024-09-29 16:50:02

TI的LM5175升压芯片使用方法 求教

TI的LM5175升压芯片使用方法,目前设计一款产品需要升压到28V的DC电源,使用TI的LM5175芯片,现在是怎么也出来,哪位大神指点1、2.目前主要表现有以下问题1、升压无法带载2、MOS管的栅极开关的波形不稳定,而且电源要比源极低

为明天而战 2021-08-09 16:53:14

MC34063升压扩流电路原理图资料分享

MC34063升压扩流电路原理图资料分享

goodmbby 2021-05-11 06:36:55

SX1308构成的DC-DC升压电路

DC-DC升压电路为了稳定输出电压,一般通过控制PWM信号的脉冲宽度来调节输出电压,PWM信号的脉冲宽度不同时,三极管VT的导通与截止时间也不同,这样便可以稳定输出电压。

2019-11-30 10:15:25

b628升压芯片参数

2023-11-24 23:56:43

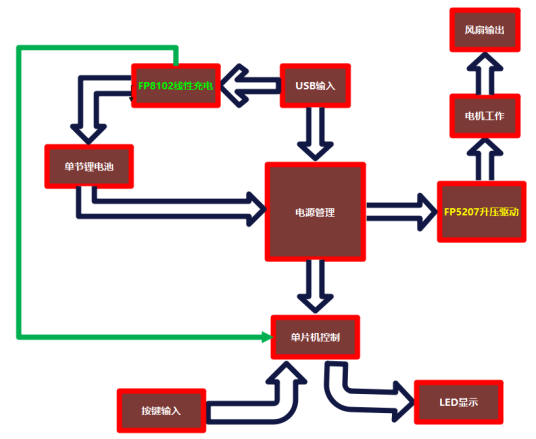

FP5207升压芯片在电风扇中的应用方案

在炎炎夏日,一款好用的电风扇是必不可少的。在选择电风扇时,需注意考虑风扇的大小和功率,尽量选择大小合适、功率适宜的产品。这时候,拥有升压芯片FP5207升压模块的电风扇可以很好地解决这个问题。下面,雅欣给大家介绍一套内置FP5207异步升压恒压外置MOS的控制IC的电风扇应用方案。

2023-07-06 16:29:19

FP5207升压芯片在电风扇中的应用方案

在炎炎夏日,一款好用的电风扇是必不可少的。在选择电风扇时,需注意考虑风扇的大小和功率,尽量选择大小合适、功率适宜的产品。这时候,拥有升压芯片FP5207升压模块的电风扇可以很好地解决这个问题。下面,雅欣给大家介绍一套内置FP5207异步升压恒压外置MOS的控制IC的电风扇应用方案。

2023-07-10 09:43:37

求XL6009升压芯片的原理图资料

有谁用过XL6009升压芯片的,希望好人能分享一些原理图资料,万分感谢啦

xztalk 2019-07-04 23:46:51

高效率的Ap1603升压型DC-DC转换器的应用

Ap1603升压型DC-DC转换器的典型应用,Vout = Adj。 AP1603是一款高效率升压型DC-DC转换器,适用于使用少量单个NiMH或锂离子电池的应用。只需要四个外部元件即可提供3.3V的固定输出电压

CQuin 2020-06-18 07:34:17

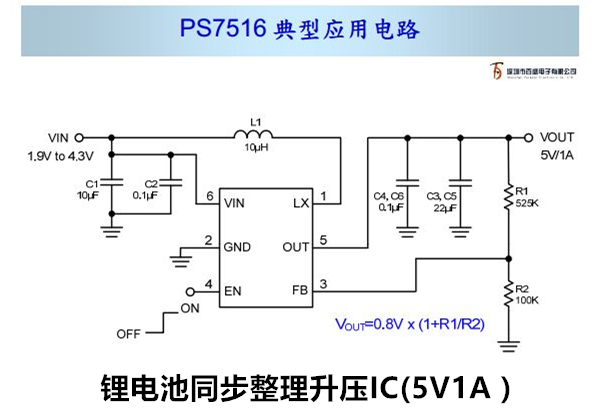

高效能PS7516升压转换器:专为锂电池升压设计,助力工程优化与成本节约

高效能PS7516升压转换器:专为锂电池升压设计,助力工程优化与成本节约

2024-03-25 15:30:42

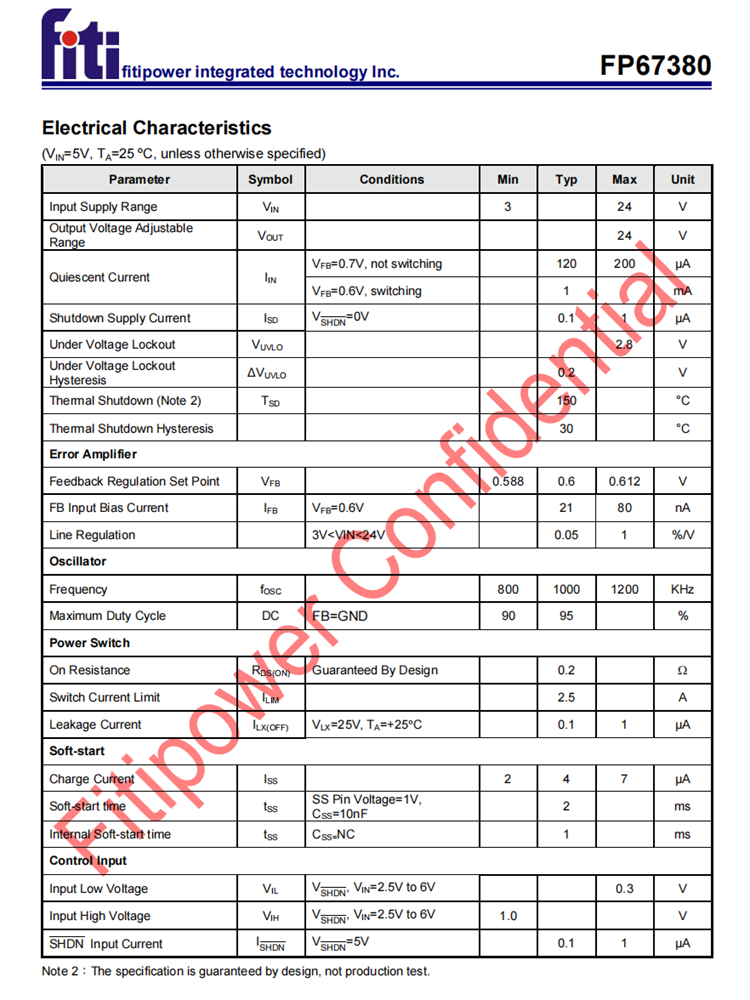

探索FP67380升压DC/DC转换器的卓越性能与应用领域
