在PCB设计中，SSOP-28（Shrink Small Outline Package，28引脚）封装的布局样板需重点关注引脚间距、焊盘尺寸和布局规范。以下是关键设计要点和示意图描述：
SSOP-28 PCB样板核心设计规范
-
引脚间距（Pitch）
- 标准值：0.65mm（部分型号可能为0.635mm，需确认芯片手册）。
- 焊盘中心间距必须严格匹配，否则可能导致焊接短路或虚焊。
-
焊盘设计
- 推荐焊盘尺寸（纵向）：
- 长度：1.8mm - 2.0mm（伸出引脚0.3mm以上，便于手工焊接）。
- 宽度：0.30mm - 0.35mm（略大于引脚宽度，通常引脚宽0.22mm）。
- 焊盘形状：椭圆形或圆角矩形，避免直角导致应力集中。
- 推荐焊盘尺寸（纵向）：
-
布局示意图
┌──────────────────────────────┐ │ │ │ 1 ──□ □ □ ... □ 14 │ ← 引脚排列（顶部视图） │ │ │ 28 ──□ □ □ ... □ 15 │ │ │ └──────────────────────────────┘- 引脚编号：从顶部看，左上角为引脚1，逆时针排列（左下角为14脚，右下角为15脚，右上角为28脚）。
- 方向标记：在引脚1附近添加极性标识（如圆形丝印点、缺口或斜角）。
-
关键间距要求
- 焊盘间阻焊桥（Solder Mask）：≥0.1mm（防止焊锡粘连）。
- 引脚间走线：线宽≤0.15mm，优先从外侧走线，避免穿引脚扇出。
-
散热与接地
- 若芯片底部有裸露焊盘（Exposed Pad），务必设计中央散热焊盘：
- 尺寸匹配芯片手册，通常需开窗并打散热过孔（孔径0.3mm，间距1mm网格）。
- 若芯片底部有裸露焊盘（Exposed Pad），务必设计中央散热焊盘：
PCB设计检查清单
| 项目 | 推荐值 | 注意事项 |
|---|---|---|
| 焊盘中心间距 | 0.65mm | 用游标卡尺校准封装图 |
| 焊盘与走线间距 | ≥0.2mm | 避免生产时铜箔蚀刻不足 |
| 丝印框离焊盘边缘 | >0.3mm | 防止丝印覆盖焊盘 |
| 阻焊开窗扩展 | 单边0.05mm | 确保焊盘充分裸露 |
实际设计样例（俯视图）
Top Layer (元件面):
─────────────────────────────────────
[◎] ← 引脚1标识（丝印点）
█┌────────────────────────────────┐█
█│ ● ○○○○○○○○○○○○○○ ← 散热过孔阵列│█
█└────────────────────────────────┘█
□ □ □ ... □ ← 第1排引脚 (1-14)
□ □ □ ... □ ← 第2排引脚 (15-28)
─────────────────────────────────────注意事项
- 与DIP/SOP的差异：SSOP焊盘更密集，禁止直接复用DIP封装设计！
- 钢网开孔：焊盘开窗面积需覆盖80%以上，厚度0.1mm-0.15mm。
- 手工焊接：建议使用热风枪+助焊膏，烙铁头宽度需≤1mm。
推荐工具
- 封装生成：用 KiCad/Altium 的IPC封装向导 或 SamacSys 一键生成。
- 验证文件：导出 STEP 3D模型 与实物校对，用 DFM工具 检查可制造性。
需要具体尺寸图或某款芯片（如TI的SSOP-28）设计文件，可提供型号获取详细图纸！
微雪电子SSOP28测试座简介
SSOP28转DIP28 IC编程座 测试座OTS-28-0.65-01 带板 适用封装 SSOP28、TSSOP28，IC引脚间距0.65mm，含引脚宽度6.4mm 型号 SSOP28 TO DIP28 (A)
2019-12-18 10:49:51
微雪电子SSOP28转 DIP28测试座简介
SSOP28转DIP28 IC编程座 测试座OTS-28(34)-0.65-01 适用封装 SSOP28、TSSOP28，IC引脚间距0.65mm，含引脚宽度7.8mm 型号 SSOP28 TO DIP28 (B)
2019-12-18 10:47:14
微雪电子OTS-28(44)-0.65-02 SSOP28测试座简介
SSOP28 TSSOP28 IC引脚间距0.65mm 编程座 测试座 用于SSOP28的IC芯片进行烧写、测试，IC体宽6.1mm 型号 OTS-28(44)-0.65-02
2019-12-17 14:43:12
微雪电子OTS-28-0.65-01 SSOP28测试座简介
SSOP28 TSSOP28 IC引脚间距0.65mm 编程座 测试座 用于SSOP28的IC芯片进行烧写、测试，IC体宽4.4mm 型号 OTS-28-0.65-01
2019-12-17 14:46:17
微雪电子OTS-28-0.635-02SSOP28测试座简介
SSOP28 TSSOP28 IC引脚间距0.635mm 编程座 测试座 用于SSOP28的IC芯片进行烧写、测试，IC体宽3.94mm 型号 OTS-28-0.635-02
2019-12-17 14:36:52
微雪电子OTS-28(34)-0.65-01SSOP28测试座简介
SSOP28 TSSOP28 IC引脚间距0.65mm 编程座 测试座 用于SSOP28的IC芯片进行烧写、测试，IC体宽5.3mm 型号 OTS-28(34)-0.65-01
2019-12-17 14:38:13
LED屏驱动芯片 数码管驱动IC-VK16K33AA SSOP28 高亮数码管驱动控制器
产品品牌：永嘉微电/VINKA 产品型号：VK16K33AA 封装形式：SSOP28 概述 VK16K33AA是一种带按键扫描接口的数码管或点阵LED驱动控制专用芯片，内部集成有数据 锁存器、键盘
2024-07-22 14:34:41
大电流数码管驱动/LED显示驱动芯片VK16K33AA SSOP28,灰度可调16级/可支持16×8的点阵
产品品牌：永嘉微VINKA 产品型号：VK16K33AA 封装形式：SSOP28 概述 VK16K33AA是一种带按键扫描接口的数码管或点阵LED驱动控制专用芯片，内部集成有数据 锁存器、键盘扫描
2024-11-26 16:30:59
超低功耗抗干扰LCD液晶段码屏驱动IC-VKL076 SSOP28，超低工作电流约7.5微安
产品品牌：永嘉微电/VINKA 产品型号：VKL076 封装形式：SSOP28 概述： VKL076 SSOP28是一个点阵式存储映射的LCD驱动器，可支持最大76点（19SEGx4COM
2022-11-18 14:57:28
VKL076 SSOP28超低功耗LCD液晶显示驱动芯片(ic),多用于仪器仪表工控仪表等产品
产品品牌：永嘉微电/VINKA 产品型号：VKL076 封装形式：SSOP28 概述： VKL076 SSOP28是一个点阵式存储映射的LCD驱动器，可支持最大76点（19SEGx4COM
2024-03-27 14:08:34
数显屏驱动原厂-LED数显驱动芯片VK1640A SSOP28,适用于血氧仪，电饭煲等
产品品牌：永嘉微电VINKA 产品型号：VK1640A 封装形式：SSOP28 特点 VK1640A是一种数码管或点阵LED驱动控制专用芯片，内部集成有数据锁存器、LED 驱动等电路。SEG脚接
2024-12-03 16:18:32
多键触摸检测芯片VK3618I SSOP28介绍
产品品牌：永嘉微电/VINKA / 产品型号：VK3618I / 封装形式：SSOP28 概述：VK3618I具有18个触摸按键，可用来检测外部触摸按键上人手的触摸动作。该
2023-08-29 10:23:24
AtMega3208-XFR开发板的资料分享
描述AtMega3208-XFR开发板我为 atmega3208-xfr 创建了这个小开发板。它是一个 SSOP28 封装，因此其他 SSOP28 封装的 IC 也可以安装，它们只是没有方便的引脚名称文本。PCB
kingnet6688
2022-08-31 06:27:07

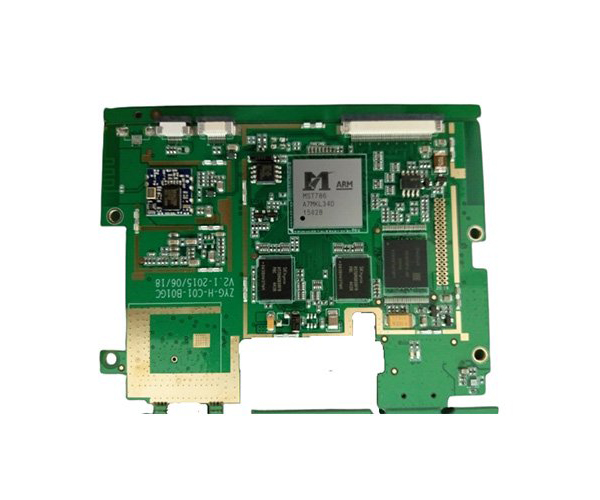

探究PCB样板贴片技术特点
PCB样板贴片技术是现代电子制造过程中不可或缺的一环，它可以为量产前的电路板测试提供参考，发现不足之处，从而避免一些不必要的错误和损失。本文将从技术特点、优缺点和售卖市场等方面深入探究PCB样板贴片
2026-01-08 12:46:24
VK3618I*SSOP28高抗干扰/多键触摸检测芯片用于工控.家电等触控电子产品
产品型号：VK3618I 产品品牌：VINKA/永嘉微/永嘉微电 封装形式：SSOP28 产品年份：新年份 原厂直销，工程服务，技术支持，最具优势！S16-06 VK3618I具有18个触摸按键
VK栗子
2023-08-01 11:43:06
微雪电子OTS-20(28)-0.65-01 SSOP20测试座简介
SSOP20 TSSOP20 IC引脚间距0.65mm 编程座 测试座 用于SSOP20的IC芯片进行烧写、测试，IC体宽4.4mm 型号 OTS-20(28)-0.65-01
2019-12-17 14:21:59
微雪电子OTS-8(28)-0.65-01 SSOP8测试座简介
SSOP8 TSSOP8 IC引脚间距0.65mm 编程座 测试座 用于SSOP8的IC芯片进行烧写、测试 型号 OTS-8(28)-0.65-01
2019-12-17 13:55:13

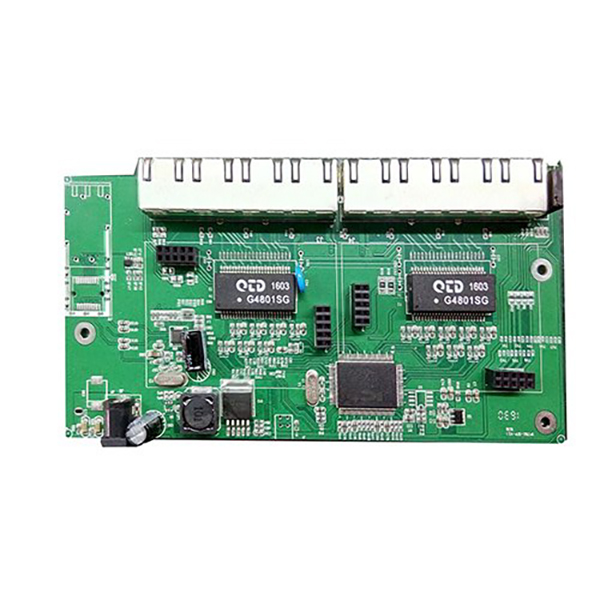

样板阶段PCBA的制造工艺与质量控制要点
