计数器的 PCB（印制电路板）设计图需要根据你需要的具体计数器类型、功能、元件选择、尺寸要求等来定制设计。没有一个通用的“计数器 PCB 图”。
不过，我可以为你解释设计一个典型计数器 PCB 时通常会包含的关键要素和设计原则，供你参考或与 PCB 设计人员沟通：
核心设计要素
-
计数器芯片：
- 这是电路的核心。常见的有：
- 二进制计数器： 如 74LS161 (4位异步)， 74LS163 (4位同步)， CD4020 (14位异步) 等。
- 十进制计数器： 如 74LS160 (BCD异步)， 74LS162 (BCD同步)， CD4017 (约翰逊计数器/译码输出)。
- 可预置计数器： 大多数现代计数器都支持预置功能（Load）。
- PCB 上需要放置该芯片的封装（通常是 DIP/SOIC/SSOP 等），并正确连接其所有引脚。
- 这是电路的核心。常见的有：
-
时钟信号源：
- 计数器需要时钟脉冲来计数。时钟源可以是：
- 外部信号输入： 通过一个连接器或端子引入外部时钟。
- 晶振/振荡器： 板上集成一个有源晶振或无源晶振+反相器（如门电路或专用振荡器芯片）来产生稳定的时钟。
- PCB 需要为时钟源提供位置和布线，特别注意时钟线的长度和走线方式（避免干扰，保持信号完整性）。
- 计数器需要时钟脉冲来计数。时钟源可以是：
-
复位/清零电路：
- 需要一个机制将计数器归零。通常是：
- 一个连接到计数器复位（Reset/Clear）引脚的按钮开关。
- 可能需要一个简单的 RC 电路实现上电复位（Power-On Reset）。
- PCB 上需要放置复位按钮、电阻、电容等元件，并连接到计数器的复位脚。
- 需要一个机制将计数器归零。通常是：
-
预置值输入：
- 如果计数器支持预置（Load），需要提供设置初始值的方式：
- 拨码开关： 常见且直观，每个位对应一个开关。
- 微控制器或其他逻辑电路： 如果计数器是更大系统的一部分。
- PCB 上需要放置拨码开关（或对应连接器），并通过导线/走线连接到计数器的数据输入引脚（A, B, C, D...）。
- 如果计数器支持预置（Load），需要提供设置初始值的方式：
-
输出显示/接口：
- 如何看到或使用计数结果？
- LED 指示灯： 连接到计数器的输出引脚（Q），通过限流电阻点亮 LED。适用于少量位数的二进制计数。
- 数码管显示： 需要译码器芯片（如 74LS47/74LS48 驱动共阳/共阴数码管）或集成驱动电路的数码管模块。计数器输出连接到译码器输入，译码器输出驱动数码管各段。
- 连接其他电路： 通过排针、连接器或直接走线将计数器的输出连接到 PCB 的其他部分（如微控制器、逻辑门电路等）。
- PCB 需要放置 LED/电阻、数码管、译码器芯片及其限流电阻等元件，并进行正确的连接。
- 如何看到或使用计数结果？
-
电源电路：
- 为所有芯片和元件提供稳定、干净的电源（通常 +5V 或 +3.3V）。
- 至少需要电源输入端子、滤波电容（大容量电解电容和小容量陶瓷电容并联放置在每个芯片电源引脚附近）。
- PCB 设计中电源布线至关重要，应尽量宽、短，并形成星型或网格状结构减少压降和噪声。
-
控制逻辑：
- 可能还需要一些辅助的逻辑门电路（如与门、或门、非门）来实现计数使能（Enable）、进位/借位处理、级联等功能。
- PCB 上需要放置这些门电路芯片并进行相应连接。
PCB 设计关键原则
-
布局：
- 核心器件优先： 先放置计数器芯片、时钟源、复位按钮、预置开关、数码管/译码器等核心元件。
- 信号流向： 尽量按照信号流向（时钟源 -> 计数器 -> 译码器 -> 数码管；或 预置开关 -> 计数器）布局，减少长距离交叉走线。
- 电源去耦： 在每个芯片的电源（VCC/VDD）和地（GND）引脚之间，尽可能靠近芯片放置一个小容值陶瓷电容（通常 0.1uF/100nF）。大容量电解电容放置在电源入口处。
- 模拟/数字分离： 如果涉及模拟部分（如精密振荡器、ADC），需与数字部分（计数器、译码器）在布局和地线上适当隔离。
- 散热考虑： 如果有大电流驱动（如多个数码管），需考虑驱动部分的散热和走线宽度。
-
布线：
- 地线： 这是最重要的！采用铺铜的方式构建完整的、低阻抗的接地平面（Ground Plane）。单面板可能难以实现完整地平面，但也要尽量加粗地线并形成网格。避免地线环路。
- 电源线： 走线尽量宽，承载电流能力要足够。与大电流负载（如数码管公共端）的连接尤其要加粗。
- 信号线：
- 时钟线： 保持短、直，远离高频噪声源和高电流路径。必要时可用地线包络（Guard Trace）。阻抗控制在高频应用中很重要。
- 复位线： 保持干净，避免被噪声意外触发。
- 预置线： 注意开关抖动可能带来的问题，布线避免引入干扰。
- 计数器输出到译码器输入： 尽量等长、平行布线，减少信号延迟差异（在高速或长距离时重要）。
- 避免锐角： 走线转弯建议用 45° 角或圆弧，减少信号反射。
- 间距： 保证线宽、线间距符合 PCB 厂家的工艺能力和电气安全规则（爬电距离、电气间隙）。使用设计规则检查（DRC）。
-
测试点和丝印：
- 测试点： 在关键信号节点（如时钟、复位、电源、主要输出）放置测试点（焊盘或专用测试针座），方便调试和测试。
- 丝印层： 清晰标注元件位号（R1, C2, U1）、极性（电容、二极管、LED）、连接器端口定义（VIN, GND, CLK, RESET, DATA OUT...）。标注版本号和设计信息。
设计步骤
- 原理图设计： 使用 EDA 工具（如 KiCad, Eagle, Altium Designer, EasyEDA）绘制详细的电路原理图，定义所有元件及其连接关系。
- 元件库： 确保原理图中使用的每个元件都有对应的 PCB 封装（Footprint）。
- PCB 布局： 将原理图导入 PCB 设计工具，根据上述原则在板框内放置元件。
- PCB 布线： 在布局基础上进行电气连接布线。
- 设计规则检查： 运行 DRC，检查布线是否符合预设的物理和电气规则（线宽、间距、孔径等）。
- 电气规则检查： 运行 ERC，验证电气连接的正确性（是否有未连接的网络、短路等）。
- 铺铜（覆铜）： 在空白区域铺接地平面（有时也用电源平面）。
- 输出制造文件： 生成 Gerber 文件（各层光绘文件）、钻孔文件、贴片坐标文件、BOM 清单等，提交给 PCB 制造商。
- 打样和调试： 制作 PCB 样板，焊接元件，进行测试和调试。
总结
没有一个放之四海而皆准的“计数器 PCB 图”。你需要首先明确你的计数器功能需求（类型、位数、进制）、输入/输出方式、显示要求、供电电压、尺寸限制等。然后根据这些需求设计原理图，选择合适的元件（特别是计数器芯片）。最后才能进行具体的 PCB Layout 设计，并遵循良好的布局布线规范（尤其是接地和电源去耦）来确保电路的可靠性和稳定性。
如果你能提供更具体的需求（例如：想做一个 4 位 BCD 计数器，带 7 段数码管显示，有复位按钮和预置拨码开关，用 5V 电源），那么可以讨论更具体的实现方案和 PCB 设计要点。

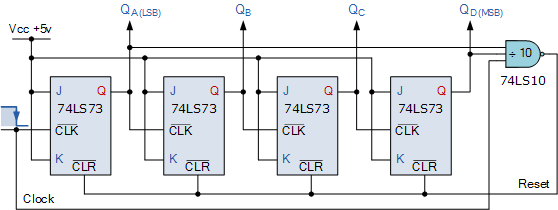

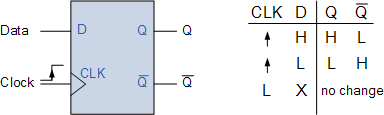

MOD计数器和时序图
计数器的工作是通过每个时钟脉冲将计数器的内容提前一个计数来计数。当被时钟输入激活时推进其数字或状态序列的计数器被称为以“递增计数”模式操作。同样，当被时钟输入激活时减少其数字或状态序列的计数器被称为以“倒计数”模式操作。在UP和DOWN模式下工作的计数器称为双向计数器。
2019-06-23 07:47:00
同步计数器和异步计数器是什么 同步计数器和异步计数器的主要区别？
在数字电子产品中，计数器是由一系列触发器组成的时序逻辑电路。顾名思义，计数器用于计算输入在负或正边沿转换中出现的次数。根据触发触发器的方式，计数器可以分为两类:同步计数器和异步计数器。了解这两种计数器的工作原理以及它们之间的区别。
2023-03-25 17:31:07
同步计数器和异步计数器各有什么特点
同步计数器和异步计数器是两种常见的数据结构，它们都用于控制对共享资源的访问。它们的主要作用是实现多个线程之间的同步和并发控制。尽管它们都被用于同步的目的，但它们有很多不同的特点和用例。 同步计数器
2023-12-15 10:49:43
计数器怎么用 计数器的作用有哪些
计数器是一种被广泛应用于各个领域的实用工具，在我们的日常生活中随处可见。无论是进行时间统计，协助工作任务的完成，还是用于科学研究和编程技术，在各个领域都起到了重要的作用。本文将详细介绍计数器
2024-02-03 10:04:14
同步计数器和异步计数器的区别
在数字电子领域中，计数器是一种用于统计脉冲信号数量的重要设备。其中，同步计数器和异步计数器是两种不同类型的计数器，它们在工作原理、特性以及应用场景等方面存在着显著的区别。本文将详细探讨这两种计数器的区别，以便读者能够更深入地理解它们的工作原理和应用场景。
2024-05-24 14:36:12
什么是计数器芯片？
什么是计数器芯片？ 一般来说，计数器芯片就是用来实现计数这种最基础运算的逻辑电路，计数器在数字系统中主要是对脉冲的个数进行计数，以实现测量、计数和控制的功能，同时兼有分频功能，计数器是由基本的计数
2021-07-13 14:09:37

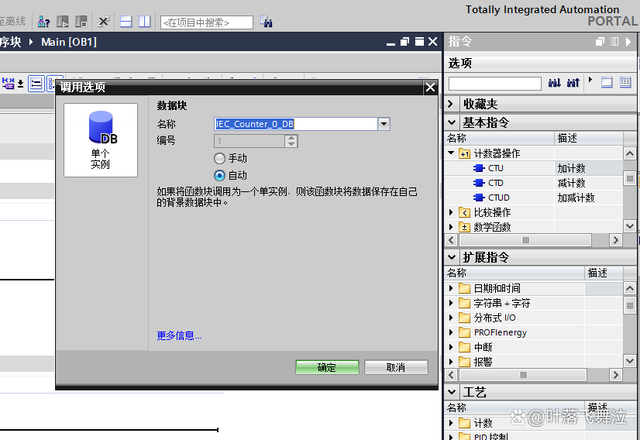

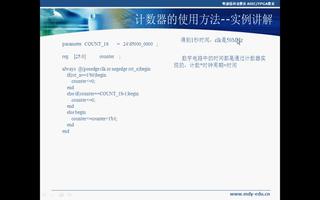

计数器在程序中有什么作用
PLC程序除了梯形图之外，还有FBD功能块作为指令，这种指令一般都有背景DB。 PLC计数器指令可使其对内部程序事件和外部过程事件进行计数。这样就可以节约外部计数器的使用。 每个计数器都使用数据块中存储的结构来保存计数器数据。计数器的存储位置很重要。
2023-07-04 15:57:54
电子计数器的使用_电子计数器功能
本文主要介绍了电子计数器的使用及电子计数器功能。当给该仪器通电后，应预热一定的时间，晶振频率的稳定度才可达到规定的指标，对E312A型通用电子计数器预热约2h。使用时应注意，如果不要求精确的测量，预热时间可适当缩短。
2019-09-26 10:22:41
同步计数器和异步计数器的区别主要在哪里
同步计数器和异步计数器的区别详解 同步计数器和异步计数器是数字电路中两种常见的计数器类型，它们在实现方式和功能上存在明显的区别。本文将详细介绍同步计数器和异步计数器的区别，包括其工作原理、特点
2023-12-13 14:54:24

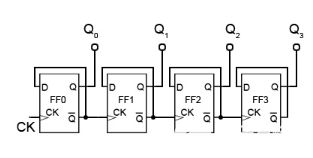

异步计数器的主要类型
异步计数器是那些输出不受时钟信号影响的计数器。由于异步计数器中的触发器提供有不同的时钟信号，因此在产生输出时可能会有延迟。设计异步计数器所需的逻辑门数量非常少，所以它们的设计很简单。异步计数器的另一个名称是“波纹计数器”。
2022-10-11 17:16:44
计数器同步和异步怎么判断
计数器同步和异步是数字电路设计中的一个重要概念，它们在很多应用场景中都扮演着关键角色。 一、计数器概述 计数器是一种常见的数字电路，它可以对输入信号进行计数，并将计数结果以数字形式输出。计数器在数
2024-07-23 11:14:02

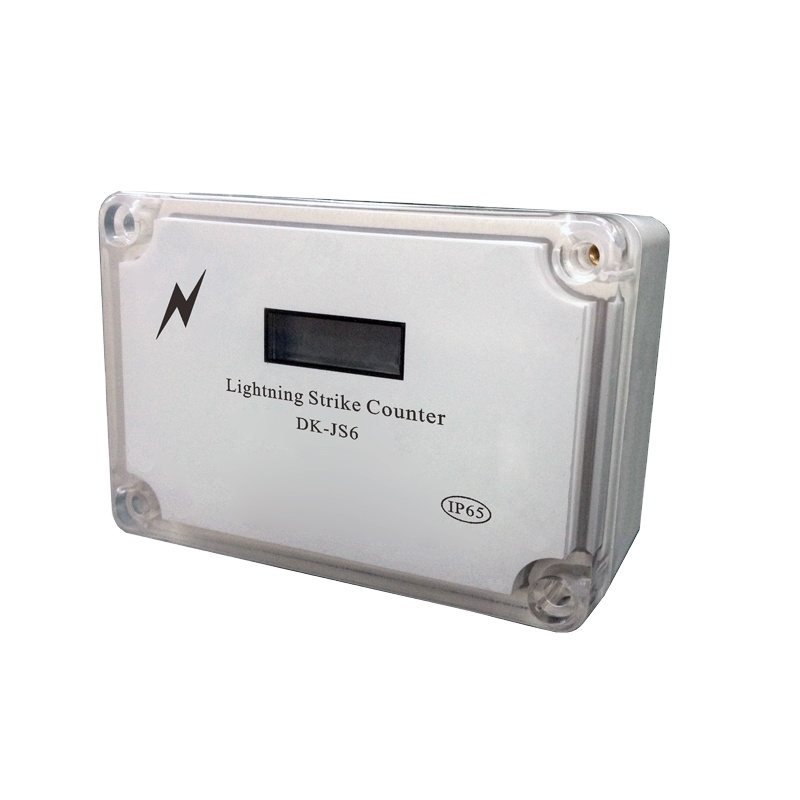

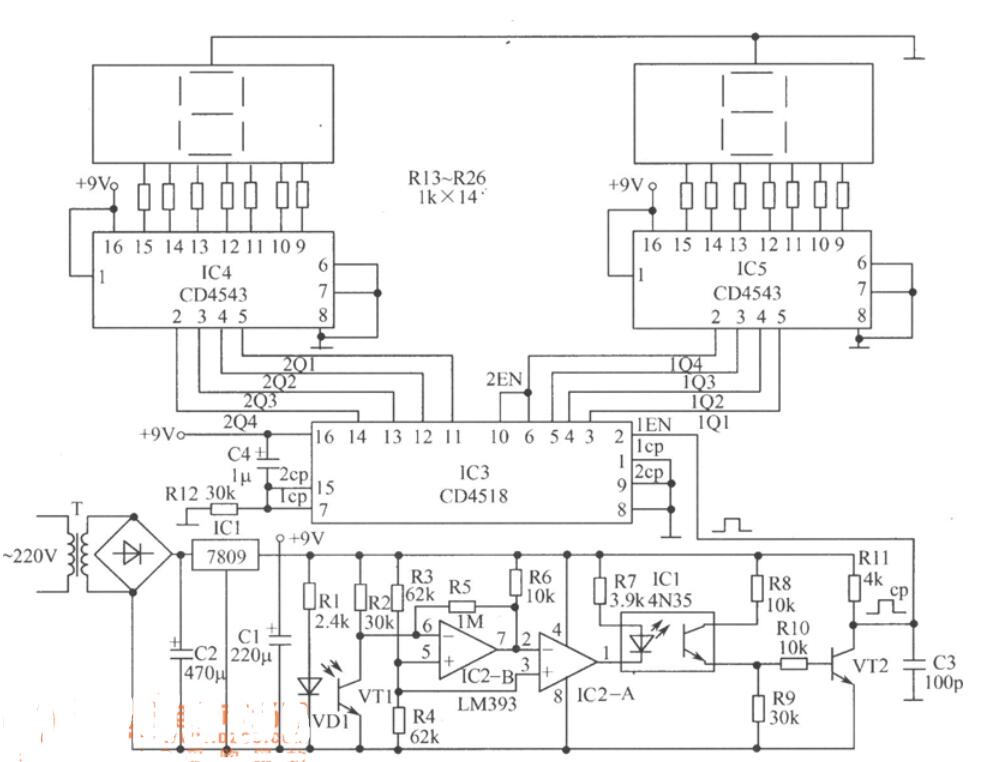

雷击计数器综合选型应用方案

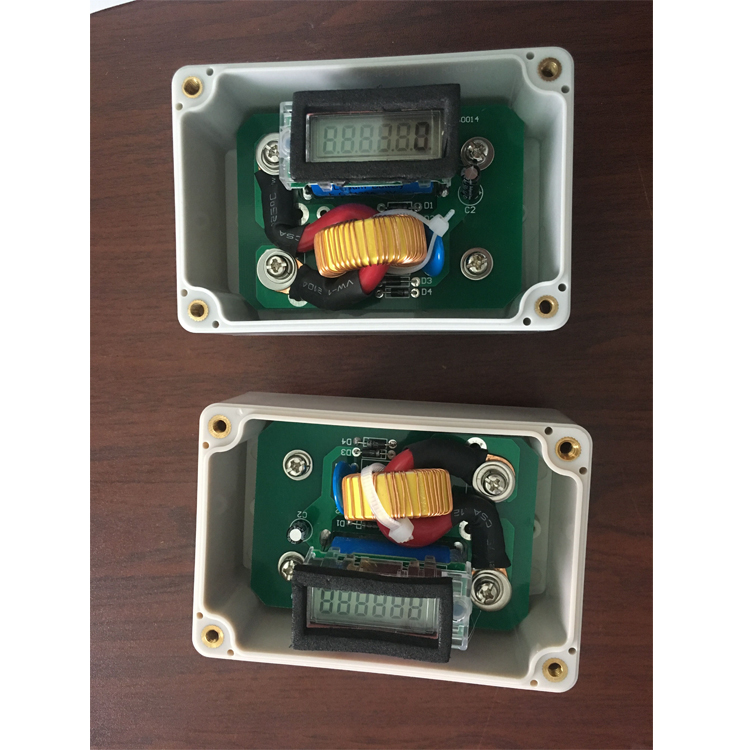

雷击计数器的基本原理是利用雷电流通过导线时产生的感应电压或电流来驱动计数器的计数。根据计数器的类型，可以分为机械式雷击计数器和电子式雷击计数器。 机械式雷击计数器是一种无功耗的计数器，它采用机械式
2024-01-31 09:50:51
PLC编程中计数器的存储区介绍
在生产过程中，经常需要记录现场发生的次数，并据此发出控制命令，计数器就是为完成这一功能而开发的。 S7 CPU为计数器预留了一个计数器存储区。每个计数器都有一个16位计数器字和一个二进制计数器位
2021-12-21 16:27:37

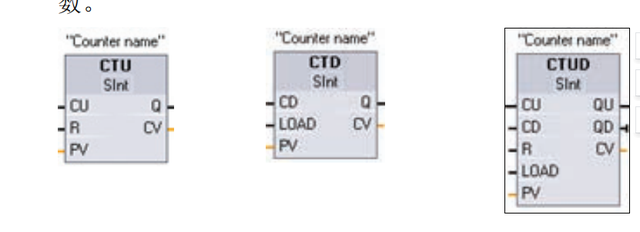

SIMATIC S7-1500 PLC SIMATIC计数器-加计数器
加计数器(S_CU)在计数初始值预置输入端S上有上升沿时，PV装入预置值，输入端CU每检测到一次上升沿，当前计数值CV加1(前提是CV 小于999)；当前计数值大于0时，Q输出为高电平“1”；当R端子的状态为“1”时，计数器复位，当前计数值CV为“0”，输出也为“0”。加计数器指令和参数见图2
2023-04-27 15:38:22
雷击计数器的概述与应用分析
雷击计数器 是一种用于监测和记录电力系统、通信系统、建筑物等关键设施遭受雷击次数的设备。它能够有效地帮助管理人员掌握雷电活动的情况，以便进行预防性维护和风险评估。雷击计数器根据工作原理可以分为无源
2024-10-21 10:31:48
触摸计数器电路图以及介绍
的原理图及其描述： Q1和Q2形成一个互补单稳态电路，具有大约2秒的延迟时间。这个电路非常灵敏，只需要用手指触摸LED D1的阴极线即可触发。Q2集电极上的单稳态输出为十进制计数器IC1提供时钟信号，而十进制计数器IC1依次驱动LED D3至
2024-02-16 10:57:00

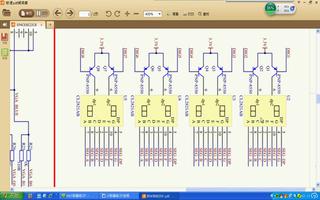

计数器电路原理解析
在学习嵌入式系统的过程中，定时器有关内容的学习是必不可少的一个环节。定时器定时功能的实现，最主要的还是靠其内部的计数器。那么，计数器是如何实现计数功能的呢？接下来就来简单介绍一下计数器的实现电路。
2023-09-25 14:18:48
单片机定时器/计数器的结构
每来一个脉冲计数器加1，当加到计数器为全1（即FFFFH）时，再输入一个脉冲就使计数器回零，且计数器的溢出使TCON中TF0或TF1置1，向CPU发出中断请求（定时器/计数器中断允许时）。如果定时器/计数器工作于定时模式，则表示定时时间已到;如果工作于计数模式，则表示计数值已满。
2019-06-17 09:57:49

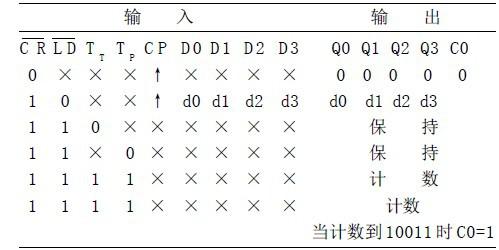

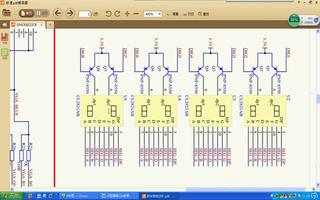

采用中规模集成计数器进行任意进制计数器设计的解决方案
