pcb如何确定画几层板

分享:

选择PCB的层数是一个综合工程决策,需要考虑多种因素,没有绝对固定的公式,但可以遵循以下核心原则进行分析:

  1. 电路复杂度与信号密度(最关键因素):

    • 信号线数量与布线空间: 这是最直接的因素。如果电路很简单,元件少,连线少,双面板(2层)通常就足够。如果元件密集(如BGA封装芯片)、信号线非常多(如高速处理器、复杂FPGA/CPLD系统、高速内存DDRx等),双面板上的走线空间可能严重不足,无法布通所有线路(即使使用过孔),或者走线需要绕很远,这时必须增加层数(4层、6层或更多)。
    • 布线难度: 尝试在双面板上进行初步布线。如果发现大量飞线无法连接、布线需要极度迂回、过孔数量爆炸性增长,或者即使使用蛇形走线也难以满足等长要求时,就强烈暗示需要更多层。
  2. 信号完整性要求:

    • 高速数字信号 (如 DDR3/4/5, PCIe, USB 3.x, HDMI, MIPI, 高速SerDes): 这些信号对阻抗控制(差分阻抗、单端阻抗)、串扰、信号回流路径的完整性要求极高。
      • 参考平面: 高速信号线需要完整、低阻抗的参考平面(通常是地平面或电源平面)来提供清晰的回流路径,减少电磁干扰。多层板可以专门划分出完整的地层和电源层。
      • 阻抗控制: 精确控制走线阻抗需要稳定的介质层厚度和参考平面。多层板更容易实现精确的叠层设计和阻抗控制。
      • 串扰: 多层板可以通过合理的层堆叠(如信号层夹在电源/地层之间)和增加层间距离来有效降低串扰。
    • 模拟/射频信号: 对噪声和干扰非常敏感,同样需要干净的参考平面和隔离。多层板可以更好地隔离模拟和数字部分,提供屏蔽。
  3. 电源完整性要求:

    • 电源轨数量与复杂度: 现代电子系统通常有多个不同的供电电压(如 1.8V, 3.3V, 5V, 12V 等)。多层板可以设置专门的电源层,提供低阻抗、大电流的供电网络,减少电压降和开关噪声。
    • 去耦电容: 多层板允许在芯片电源引脚附近直接放置过孔连接到完整的电源/地平面对,极大地优化了高频去耦效果。
  4. 电磁兼容性要求:

    • EMI (电磁干扰) / EMS (电磁抗扰度): 多层板凭借完整的参考平面和合理的层叠结构,能有效:
      • 控制信号环路面积,减少辐射发射。
      • 提供良好的屏蔽,减少外部干扰对内部电路的影响。
      • 更容易设计屏蔽腔或接地点。
    • 产品需要通过严格的EMC认证时(如 FCC, CE),多层板通常是必要的基础。
  5. 元器件密度与封装类型:

    • 高密度互连板,尤其是大量使用细间距BGA、QFN、CSP等封装的器件,其引脚在焊盘下方密集排列。为了在有限的表层空间内扇出走线,必须使用多层板,利用内层进行布线(通过盲埋孔或通孔)。
  6. 成本考量:

    • 制造成本: 层数增加会显著增加PCB的制造成本。 层数越多,工艺越复杂,良率挑战越大,价格越高(通常是指数级增长)。大批量生产时,成本差异尤其明显。
    • 设计成本: 设计多层板通常需要更多的时间和更专业的EDA工具技能,后期调试也可能更复杂。
    • 平衡点: 需要在满足性能、可靠性、上市时间等要求的前提下,选择成本最低的可行方案。通常优先尝试双面板,不行再考虑4层、6层等。避免过度设计(用8层板做双面板就能完成的工作)。
  7. 其他因素:

    • 散热需求: 功率器件较多或功耗较大时,可能需要在内层设置铜平面辅助散热,或使用更厚铜箔,这可能影响层叠设计。
    • 结构/尺寸限制: 板子非常薄或非常厚可能会限制可用的层数或工艺选择。
    • 项目周期: 复杂多层板的设计、加工、调试周期通常长于简单层数的板子。
    • 可靠性要求: 高可靠性应用(军工、航天、医疗、工业)可能倾向于使用层数冗余或更稳健的叠层设计。

总结决策流程建议:

  1. 初步评估: 分析原理图,统计关键器件(高速IC、高密度封装)、信号类型(高速、模拟)、电源轨数量复杂度。
  2. 尝试双面板: 如果复杂度不高,优先尝试在双面板上布局布线。
  3. 遇到瓶颈时升级: 当双面板布局布线极度困难、无法满足SI/PI要求、无法通过EMC预测试时,是升级层数的明确信号。
  4. 选择基础多层结构:
    • 4层板: 最常用的升级选择。经典叠层:顶层(SIG) -> GND -> PWR -> 底层(SIG)。能较好解决大部分SI、PI和EMC问题,成本增加相对可控。是复杂度稍高设计的性价比之选。
    • 6层板: 当4层板仍显捉襟见肘时采用。有多种叠层方案(如 SIG -> GND -> SIG -> PWR -> GND -> SIGSIG -> GND -> SIG -> SIG -> PWR -> SIG),可提供更优的信号隔离和布线通道。适用于高速数字系统、较多电源轨、较高EMC要求。
    • 8层及以上: 用于非常复杂的高速系统(如高速服务器主板、高端通信设备、含高速FPGA/DDR的多核处理器系统),需要严格阻抗控制、极低串扰、极优电源完整性、处理极高密度布线。
  5. 咨询制造商: 在设计前期,与目标PCB制造商沟通,了解他们的标准叠层方案、工艺能力、最小线宽/线距/孔径、成本阶梯等,有助于做出更现实的层数选择和叠层设计。
  6. 仿真辅助(可选但推荐): 对关键高速链路进行信号完整性(SI)和电源完整性(PI)仿真,评估不同层数和叠层方案下的性能表现,为决策提供数据支持。

关键提示: 选择层数不仅仅是增加布线通道,更重要的是为了获得完整的地平面和电源平面,这是保证信号完整性、电源完整性和电磁兼容性的基石。不能单纯为了布线而增加层数,更要规划好平面的分割和回流路径。在成本和性能间找到最佳平衡点 是核心目标。

必看!PCB几层设计的决定要素全解析

一站式PCBA智造厂家今天为大家讲讲PCB几层的决定因素是什么?PCB设计成几层的决定因素。PCB作为电子产品中的关键组成部分,其层数设计是一个复杂而重要的过程。那么,究竟有哪些因素决定了PCB的层数设计呢?本文将对此进行详细解析。

2024-12-14 11:38:32

pcb怎么看几层几阶

`请问pcb怎么看几层几阶?`

elecfans电答 2019-11-25 16:03:57

pcb用什么软件

目前,PCB的软件有很多,对于初学者来说可能不知道如何选择PCB板画图软件,所以在这里我们不妨给大家推荐四款比较好的,也是工程师常用的PCB板画图软件,以下这四款软件都是工程在的时候比较常用的,我们对这四款软件进行一个简单的分析。

2019-04-18 15:39:19

如何双层pcb 双层pcb的步骤

对于我们的设计是非常有帮助的。下面就让我们一起来了解一下PCB双层的布线原则。 如何双层pcb 双层pcb要用上两面的导线,必须要在两面间有适当的电路连接才行。这种电路间的桥梁叫做导孔。导孔是在pcb上,充满或涂上金属的

2020-11-04 09:53:14

四层怎么

在使用Altium Designer PCB时,多数时候双面板的比较多,但有时抗信号干扰要求更高的情况下,可能会设计四层或者更多层,下面以Altium Designer09软件为例,介绍如何四层

2019-05-17 14:42:16

怎么用PROTEL四层

四层得需要长期双层的基础差不多设置如下,需要几层几层,可设单面最多16层(软件功能)(Protel 99SE)design/Layer Stack Manager 可点击添加层。

yuxiaoying 2019-10-28 09:10:14

如何判断一个PCB设计时需要几层

如何判断一个PCB设计时需要几层?–下面对话内容及分析来自于专治pcb疑难杂症公众号我们先来看看画板者的对话:画板者:昨天去面试了一家新单位,待遇还可以,就是没面试上别人:为什么?你不挺厉害的嘛

kghfh 2021-11-12 08:42:15

如何通过颜色来判断PCB质量的优质

PCB的性能好坏与否是由所用材料(高Q值)、布线设计和几层等因素决定。

2019-11-07 15:36:04

PCB封装又错了?一张纸搞定封装检查!

相信很多同学在PCB时都有过封装错的精力,不是大了就是小了,甚至是器件有遮挡,导致PCB回来后器件焊接不上,只能手动飞线,严重时导致整个板子报废,比如下面图中的U8,封装就小了,导致芯片焊接不上去。

2023-04-18 11:25:27

PCB可能遇到的问题和解决办法

不知道你有没有在PCB呢,在的时候,遇到了些什么问题呢?

2023-11-13 14:18:25

请问怎么在PCB原理图中矩形框确定板子的大小?

怎么在PCB原理图中矩形框确定板子的大小

tangxi123 2019-06-17 01:00:08

为什么pcb时AD软件总是卡死?

我的电脑显卡是940M,i5—6300,为什么pcb时,只要拖动器件,AD总是卡死,

f1070388065 2019-04-04 07:35:13

PCB的经验总结

作为硬件工程师的基本技能,PCB有许多经验需要get!

fichesw 2020-07-18 08:05:39

altiumpcb详细步骤

本文总结一下ADPCB的步骤,以防时间久了忘记一些小步骤。现在所用着的AD版本为AD17。

2020-02-24 16:53:03

浅谈使用AD设计PCB的三个步骤

PCB,可设计单面板、双层和多层,然后生成元器件封装电路图,接着需要元器件封装库;布局连线。

2021-01-12 10:16:12

AD完原理图后如何导入PCB

在Altium Designer(简称AD)中,将完的原理图导入到PCB(Printed Circuit Board,印制电路)是一个关键的设计步骤。以下是导入过程: 一、准备阶段 确保原理图

2024-09-02 16:32:08

超详细的步骤教你如何PCB

本帖最后由 X学无止境 于 2021-8-4 11:00 编辑 超详细的步骤教你如何PCB!需要完整版的朋友可以下载附件保存哦~

X学无止境 2021-07-28 11:13:52

PCB做电路入门基和高手级的区别

一般来说,将自己的想法,变成一块实际的电路。 我们通常需要经历以下这些步骤: PCB图;将图”印刷”到PCB上;腐蚀PCB;钻孔;焊接元件。

2023-10-16 09:29:03

如何确定PCB线路的厚度

请问如何确定PCB线路的厚度?

elecfans电答 2020-02-28 16:16:43

请问pcb四层怎么确定布局?

pcb四层怎么确定布局

asd010 2019-04-18 03:25:24

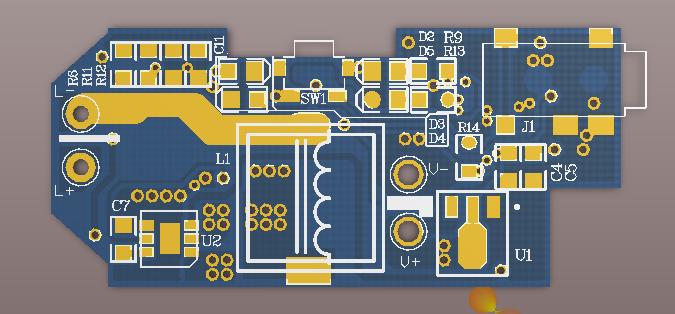

pcb有多少层怎么判断

PCB有多少层取决于电路上铜箔与基材之间的层数,就是我们常说的铜箔层。本文捷多邦小编和大家讲讲怎么看pcb几层

2023-09-26 11:05:00

AD在复制整块PCB后,如何在粘贴时只粘贴某一层或某几层

AD在复制整块PCB后,如何在粘贴时只粘贴某一层或某几层

maochengquan 2019-09-12 16:01:25

请问PCB的上半部分是不用吗?

求助各位坛友,新手想画一块PCB,照着mini的原理图画的时候只想要实现USB供电即可,那么图片上的上半部分是不用吗?下半部分完全照然后把CH340D+和D-换成TXD和RXD,这样可以吗?麻烦坛友啦!

朱桂洪008 2019-08-25 22:13:39

如果原理图中元件pcb孔和实物不相符可以修改吗?

如果再原理图中元件pcb孔和实物不相符,在pcb是可以修改吗?

ringalinga 2019-09-18 05:38:36

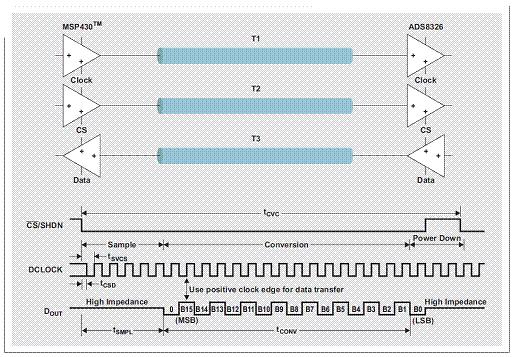

如何使用IBIS模型来确定PCB的信号完整性问题
