好的，原理图生成PCB时出现大量错误通常是由以下几个常见原因引起的。请按照以下步骤逐一排查：
? 最常见和核心原因
-
元器件封装缺失或未正确分配：
- 问题描述： 原理图中每个元器件都必须关联一个具体的PCB封装（Footprint）。如果某个元件没有分配封装，或者分配的封装名在可用封装库中找不到，工具无法在PCB中放置该元件实体。
- 检查方法：
- 在原理图编辑器中，检查元器件属性（通常双击元件），查看
Footprint或PCB Footprint字段是否为空？是否正确填写了封装名称（精确匹配，区分大小写）？ - 确保使用的封装存在于当前项目库、已安装的集成库（
*.IntLib) 或正确加载的PCB库（*.PcbLib)中。 - 在原理图编辑环境中，通常有工具（如Altium的
Tools -> Footprint Manager...）可以批量查看和管理所有元件的封装分配情况。这里会清晰列出哪些元件缺少封装或封装无效。
- 在原理图编辑器中，检查元器件属性（通常双击元件），查看
-
未编译原理图 / 工程选项设置不当：
- 问题描述： 在将原理图信息传递到PCB之前，必须对原理图或整个项目进行“编译”（Compile）。编译过程会检查电气规则（ERC）和连接性，并为网络表生成做准备。如果编译本身就有很多错误（ERC错误），或者工程选项（如网络标识符范围）设置不正确，会导致连接关系混乱或无法传递。
- 检查方法：
- 编译原理图/项目： 在项目管理器中（或原理图菜单），找到
Project -> Compile...或类似选项执行编译。 - 查看消息面板： 编译后，查看软件的消息面板（Message Panel），里面会列出所有编译错误（ERC错误）和警告。必须优先解决这些编译错误！ 常见编译错误包括：未连接的引脚、电源对象未连接、重复的网络标签、输出引脚短路等。
- 检查工程选项： 进入
Project -> Project Options...：- Error Reporting 标签： 确认哪些规则被报告为错误（
Fatal Error)。有时过于严格的设置会把警告当错误。 - Connection Matrix 标签： 检查引脚类型之间的连接是否被允许（如Output连接到Output通常是错误，需要设置为
Error）。 - Options 标签： 检查
Net Identifier Scope设置是否正确（对于单张原理图通常用Automatic或Flat，对于多图纸层次设计要用Hierarchical）。
- Error Reporting 标签： 确认哪些规则被报告为错误（
- 编译原理图/项目： 在项目管理器中（或原理图菜单），找到
-
网络表未成功导入 / 更新PCB时出错：
- 问题描述： 从原理图到PCB的核心是传递网络表信息（描述元件、封装、连接关系）。如果这个传递过程失败或出错，PCB自然无法正确生成。
- 检查方法：
- 确保PCB文件存在且属于同一项目： 在项目中先创建一个空白的PCB文件（
*.PcbDoc)并保存。 - 执行正确的更新/导入操作：
- 在原理图编辑器中，使用
Design -> Update PCB Document...（Altium）或类似菜单项。 - 在PCB编辑器中，使用
Design -> Import Changes From...（通常是项目名）。
- 在原理图编辑器中，使用
- 查看工程变更订单(ECO)： 执行更新操作后，会弹出一个“Engineering Change Order”窗口。这里列出了所有需要添加、修改、删除的操作（元件、网络、Room等）。问题通常在这里暴露！ 仔细查看
Status列的检查结果：Add操作出现红色叉叉❌：说明该项无法执行。最常见的就是元件封装找不到（见原因1）❌。- 其他操作出错：可能涉及更复杂的命名冲突或库问题。
- 检查消息面板： 执行更新/导入操作后，消息面板同样会有详细的错误和警告信息。
- 确保PCB文件存在且属于同一项目： 在项目中先创建一个空白的PCB文件（
? 其他重要原因
-
封装库路径未设置或错误：
- 问题描述： 即使封装库存在，如果软件的库搜索路径（Library Search Paths / Installed Libraries）没有包含这些库的位置，工具在更新PCB时仍然找不到它们。
- 检查方法： 进入软件的首选项或设置（如Altium的
Preferences），找到Data Management -> Library或类似选项，检查“Installed Libraries”或“Search Paths”是否包含了所有需要的.PcbLib或.IntLib文件所在的文件夹。
-
封装自身问题：
- 问题描述： 即使封装被找到并分配了，如果封装本身绘制错误，在导入PCB或后续DRC检查时也可能报错（但这通常发生在导入之后）。
- 常见问题：
- 焊盘编号与原理图元件引脚编号不匹配（如原理图引脚是
1, 2, 3，封装焊盘是A, B, C）。 - 缺少机械层（如丝印层、阻焊层）定义（可能导致警告，非致命错误）。
- 原点设置不合理导致元件位置偏移过大。
- 焊盘编号与原理图元件引脚编号不匹配（如原理图引脚是
-

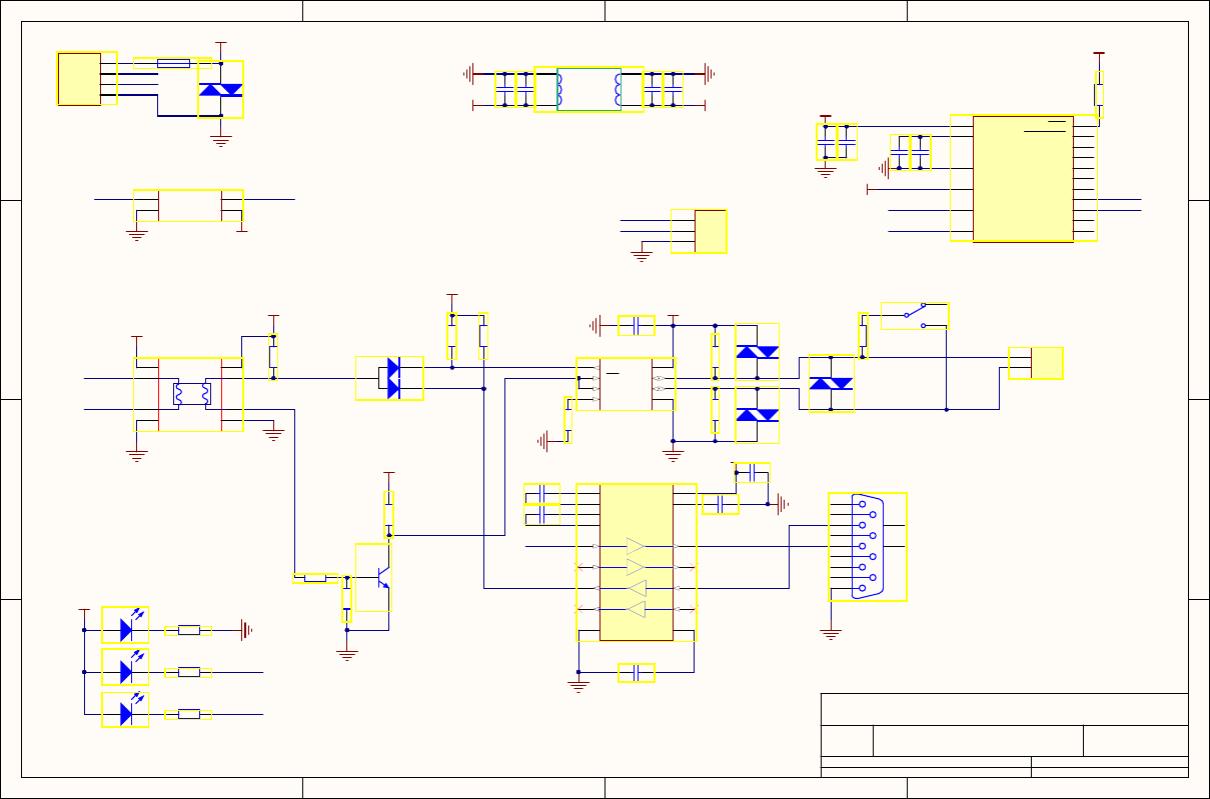

原理图设计错误：
- 问题描述： 原理图本身存在未发现的电气错误或连接错误，如：
- 引脚忘记连线（看起来连了，实际没连上）。
- 网络标签（Net Label）拼写错误，导致该网络未连接或连接到错误网络。
- 电源端口（
VCC,GND）使用不一致（如用了VCC和+5V表示同一个网络但未连接）。 - 总线（Bus）和总线入口（Bus Entry）使用不规范。
- 问题描述： 原理图本身存在未发现的电气错误或连接错误，如：
? 排查步骤总结
- 编译原理图项目： 这是起点！
Project -> Compile...，然后仔细阅读并修复消息面板中的所有编译错误（Fatal Error)。忽略警告（Warning）可以稍后处理，但错误必须解决。✅ - 检查并分配封装：
- 使用
Footprint Manager或逐一检查元件属性，确保每个元件都有封装名。 - 确保这些封装名精确匹配库中的封装名。
- 确保包含这些封装的库文件已正确安装或路径已添加。
- 使用
- 执行更新/导入操作并查看ECO：
- 在原理图编辑器中，
Design -> Update PCB Document...。 - 在弹出的“Engineering Change Order”窗口中，重点关注那些带有红色叉叉（❌）的“Add”操作。这几乎总是封装问题导致的。
- 选中所有变更，先点击
Validate Changes（检查变更有效性），然后点击Execute Changes（执行有效变更）。如果Validate就出错，说明问题在验证阶段（主要是封装）就发现了。
- 在原理图编辑器中，
- 阅读消息面板： 在执行更新/导入操作的前、中、后，始终关注“Messages”面板。它会提供非常具体的错误描述和位置线索（如哪个元件、哪个引脚、哪个封装找不到）。
? 关键提示
- 错误信息是你的朋友！ 不要被满屏的错误吓到。仔细阅读错误消息（通常在消息面板或ECO窗口中），它们会明确指出问题所在（如
Footprint "RES0805" not found for component R1,Net "NetC1_2" has no driving source）。这是解决问题的关键线索。 - 逐级解决： 优先解决编译错误（ERC错误），然后解决封装缺失和不匹配问题。解决了这两大类，90%以上的“都是错误”问题就能消除。
- 善用工具：
Footprint Manager和Engineering Change Order (ECO)窗口是批量管理和诊断封装问题的强大工具。 - 库管理是关键： 养成良好习惯，将项目所需的库（原理图符号库和PCB封装库）集中管理并正确添加到软件路径中。使用集成库（
*.IntLib) 能有效避免符号与封装不匹配的问题。
从最基础的编译原理图和检查封装分配这两步开始，仔细查看软件给出的具体错误信息，你一定能定位并解决导致“都是错误”的根源问题。??
