好的，我们来详细探讨一下收音机电路的PCB设计要点和注意事项。收音机电路，特别是涉及高频信号的（如FM），对PCB布局布线非常敏感，设计不当会严重影响性能（灵敏度、选择性、噪声、自激等）。
以下是用中文总结的关键设计原则和步骤：
一、 收音机PCB设计核心原则
-
高频优先，分区布局：
- 高频核心区 (RF Frontend)： 这是最敏感的区域，包含天线输入、射频放大、本机振荡器、混频器。这些元件必须紧密布局，走线最短化。
- 中频处理区 (IF Processing)： 包含中频放大、陶瓷/晶体滤波器、中周变压器。保持该区域独立，远离高频和低频部分。
- 低频/音频区 (AF)： 包含检波/鉴频器、音频前置放大、功率放大。远离高频区域。
- 控制与电源区： 微控制器（如有）、调谐电位器/变容二极管、电源稳压/滤波电路。尽量放在板子边缘或相对独立的位置。
-
最短走线原则 (尤其高频)：
- RF信号线： 尽可能短、直。避免直角转弯（用45度或圆弧），以减小阻抗突变和辐射。使用微带线计算工具（如果频率很高）确保特性阻抗匹配（通常50欧姆或75欧姆）。
- 本振信号线： 这是最强的干扰源之一！必须最短化，并用地线或电源线包围屏蔽（Guard Traces）。避免靠近天线输入端、中频部分或音频部分。
- IF信号线： 虽然频率低于RF，但仍需保持路径简洁，避免过长和绕线。
-
严格而合理的接地 (GND Plane)：
- 大面积铺铜接地： 强烈推荐使用单点接地(Star Ground)或多点接地与大面积接地层结合的方式。底层尽可能完整铺地。
- 分区接地： 考虑将高频地、中频地、音频地在物理上用0欧电阻或磁珠或窄布线连接回电源入口处的“星形点”或主地平面，以防止噪声串扰。避免地线形成环路。
- 关键元件接地： 振荡器、混频器、滤波器、IC的接地引脚必须用最短、最粗的走线（或多个过孔）连接到地平面。
-
电源退耦与滤波：
- 就近退耦： 为每一个IC（特别是高频IC、振荡器、放大器）的电源引脚就近放置一个高频特性好的陶瓷电容（如0.1μF或0.01μF X7R/NPO）到地平面。管脚越近越好。
- 多级滤波： 电源入口加较大容值的电解电容（如10-100μF）或钽电容进行储能滤波。在各功能区块电源入口可加LC（磁珠/电感 + 电容）或RC滤波。
- 模拟/数字电源分离： 如果包含数字电路（如MCU控制频率合成），务必使用磁珠或电感将模拟电源和数字电源分开，并各自做好退耦。
-
元件选择与布局细节：
- 高频元件： 尽量使用表贴元件，寄生参数小。电感选择屏蔽型或空心绕线方向垂直。
- 中周/陶瓷滤波器： 严格按照数据手册推荐的PCB布局和接地方式。外壳接地要良好。
- 可变电容/变容二极管： 远离发热元件和强磁场。调谐电压线需加RC滤波。
- 天线输入端： 非常敏感！走线最短，避免平行于其他信号线，必要时加屏蔽罩。
- 机械稳定性： 较大较重的元件（如大电解电容、中周）布局要考虑安装和震动。
二、 PCB设计流程建议
- 彻底理解原理图： 明确信号流向（从天线到喇叭），识别关键敏感节点（射频输入、本振、中频、高频电源）。
- 创建元器件封装： 确保所有元件的PCB封装准确无误，特别是引脚间距、极性、尺寸。
- 规划板框与固定孔： 考虑外壳尺寸、安装方式、接口（天线、耳机、电源插座、音量/调谐旋钮）位置。
- 关键元件预布局：
- 确定天线输入点、耳机/喇叭输出点、电源输入点、调谐旋钮位置。
- 放置核心高频元件（天线匹配、RF Amp， Mixer， Osc），确保它们距离最短。
- 放置中频关键元件（Filter， IF Amp），靠近混频器输出。
- 放置低频元件（Detector/Discriminator， Audio Preamp， Power Amp）。
- 放置电源模块、MCU（如有）。
- 分区布局： 根据预布局，细化各功能区域的元件位置，遵守分区原则。预留足够的空间给走线和铺铜。
- 布线：
- 优先布设最关键信号线： RF输入 -> 本振信号 -> 第一中频 -> 主电源线 -> 其他信号线 -> 地线。
- 线宽： 电源线、地线足够宽（特别是功率放大器部分）。RF线按阻抗要求计算宽度。
- 间距： 高压线（如功放输出）、高频线、低压模拟线之间保持足够间距。平行走线长度尽量短。
- 过孔： 谨慎使用。高频信号尽量减少过孔，必须用时，保证良好的电气连接（孔壁镀铜），可用多个小过孔并联。地过孔要密集（尤其是在高速信号换层附近）。
- 铺地：
- 在顶层和底层（优先底层）进行完整的铺铜接地。
- 注意避免形成孤岛铜箔。
- 关键高频区域铺地要密集，可以在顶层围绕RF走线进行铺地并打密集过孔到底层地平面（形成屏蔽腔效果）。
- 添加丝印： 清晰标注元件位号、接口定义、极性、方向、版本号。
- 设计规则检查： 使用DRC功能严格检查线宽、间距、孔径、丝印冲突等。
- 电气规则检查： 检查网络连接是否与原理图一致。
- 设计评审： 最好请有经验的工程师帮忙看一下布局布线。
- 输出制造文件： Gerber文件、钻孔文件、装配图、BOM表。
三、 特别注意事项
- AM vs FM： FM频率更高（约88-108MHz），对布局布线和元件寄生参数更敏感，要求更严格。AM（约530-1700KHz）相对宽松一些，但仍需遵循基本规则。
- 单波段 vs 多波段： 多波段设计复杂度更高，不同波段的高频区域需要隔离。
- 传统电路 vs DSP/芯片方案：
- 传统超外差： 包含众多分立元件（晶体管、中周、滤波器），设计挑战大，需精细布局和调试。
- 集成芯片方案： 如TEA5767 (FM), SI473x (AM/FM/SW), BK108X (DSP FM) 等。这类芯片大大简化了设计，PCB重点在于提供良好的电源、接地、晶振布局和遵循芯片手册的布局建议即可，成功率更高。对于初学者，强烈推荐从这类集成方案入手。
- 调试预留：
- 关键测试点（天线输入、本振、中频、音频输出）预留焊盘或过孔。
- 容易调整的元件（如偏置电阻、耦合电容）考虑用0603或0805封装方便更换。
- 预留跳线或0欧电阻位置，以备修改电路需要。
- 屏蔽： 对于高性能或易受干扰的系统，考虑为高频核心区（尤其是本振）设计金属屏蔽罩的安装位置（接地焊盘）。
- 热管理： 音频功率放大器部分考虑散热，可能需要散热焊盘或外接散热片。
四、 给初学者的建议
- 从套件开始： 购买成熟的收音机套件（如基于CXA1019/1191, TA7642, TEA5767, Si4836等芯片的）。学习人家的PCB设计和元件布局。
- 参考成熟设计： 在网上寻找开源或经典的收音机项目PCB文件作为参考。
- 善用集成芯片： 优先选择高度集成的收音机芯片方案，可以大幅降低高频设计和调试难度。
- 简单至上： 初始设计尽量简单（例如单波段FM），功能验证成功后再增加复杂度。
- 耐心调试： 收音机PCB一次成功的难度较大，准备好万用表、示波器（最好有频谱仪）进行调试，重点检查电源、振荡是否起振、信号通路是否畅通。
总结一句话
收音机PCB设计的核心在于严格分区、高频路径最短化、大面积良好接地、电源充分退耦滤波。理解原理、仔细规划布局、遵守规则、并预留调试空间是成功的关键。对于新手，选择集成度高的芯片方案能事半功倍。祝你设计成功！
设计一个收音机电路需要遵循哪些步骤呢？
设计一个收音机电路需要遵循以下步骤： 确定电路的功能和需求：在开始设计之前，需要明确电路的功能和需求，例如收音机的频率范围、音量大小、电台数量等。 2.选择合适的元器件：根据电路的需求，选择
yu1004402274
2023-04-19 14:15:51
FMAM单片收音机电路CS1191电子资料
概述：CS1191是FM/AM单片收音机电路，该电路包含了AM/FM收音机从天线输入至音频功率输出的全部功能。使用一块集成电路及少量外围元件就可组装成低电压微型FM/AM收音机。
jerry181855
2021-04-20 06:28:33
TA2104芯片的特性应用及在实际收音机电路中的接法
TA2104是日本东芝（TOSHIBA）公司生产的一种单片数字调谐集成电路，专用于便携式收音机和耳机电路。TA2104推出的时间已经不短了，但因为性能优良，所以仍被广泛应用在目前市场主流机型中，上期
康达LOODER
2020-11-24 06:20:50
超外差收音机电路图分析
收音机是一种最普及的电子设备，也是无线电和电子爱好者制作最多的项目之一。图10-1所示为典型的6管超外差收音机电路，接收频率范围535～1605kHz（中波调幅广播），额定输出功率100mW。
2019-10-14 16:42:22
如何用D7641单片制作调幅收音机电路
D7641单片调幅收音机电路,从变频到功放均集成在电路内部,使用外围元件较少,提高了整机的经济性和可靠性,该电路效率高,耗电比一般分立元件收音机省,电池寿命大约延长30%电源电压范围宽,在2~5V内均可获得稳定的接收灵敏度.因此适于装配在低电压下工作,耗电省的袖珍调幅收音机.
久醉不醒
2021-05-21 06:28:53
如何自制单管FM收音机
在对这些电路进行了详尽的研究之后，结合现代再生电路的一些优秀设计，开发了这一款简单FM收音机电路。这是一款不平凡的作品，有着很高的灵敏度和选择性，并且有足够的音量。 电路布局
hrtuoyu
2021-05-10 07:29:58
立体声收音机电路芯片SP3767HN相关资料下载
立体声收音机电路芯片SP3767HN资料下载内容包括：SP3767HN功能和特性SP3767HN引脚功能SP3767HN内部方框图SP3767HN典型应用电路SP3767HN相关资料下载
meihuacg
2021-03-25 08:09:10
ZCC2601 同步检波与 AM 二次变频收音机电路 完全替代CXA1376
概述ZCC2601 是一块高性能的 AM/FM 收音机电路，内部包含同步检波、二次变频、缓冲输出等多种功能，特别适合短波性能要求高的收音机使用。特点短波二次变频AM 同步检波抗干扰能力强，接收灵敏度
无锡至诚微
2021-06-03 14:59:43
新手必备30个无电源收音机电路相关资料分享
概述：本文收集了30个无电源收音机电路，适合刚刚接触电子技术的折腾，祝你成功！“无电源收音机”已经有了很悠久的历史。最早叫矿石收音机（使用铅锌矿石检波），虽然它十分简陋，但在无线电的发展历史上
无人岛
2021-05-25 07:22:09
怎么将手机充电器改作收音机电源
太适用。笔者手头有一只与收音机外接电源插口可对插的线充式手机充电器；这只充电器为DC5V电压输出，是开关电源AC／DC电压转换器电路结构，体积亦很小巧。经实测其输出插头上电压，DC5V电压值十分稳定
xymbmcu
2021-05-11 06:48:58
TA2104芯片在便携式收音机和耳机电路中的应用
TA2104是日本东芝（TOSHIBA）公司生产的一种单片数字调谐集成电路，专用于便携式收音机和耳机电路。TA2104推出的时间已经不短了，但因为性能优良，所以仍被广泛应用在目前市场主流机型中，上期
2020-07-28 09:07:51
六管收音机电路原理及制作相关资料推荐
概述：六管收音机是中波段调幅袖珍式半导体收音机。频率覆盖范围为535～1605kHz，输出功率，不失真功率为50mW；最大功率为150mW。
一瞅一个准
2021-05-25 06:57:28
调频耳机收音机电路的结构组成及原理分析

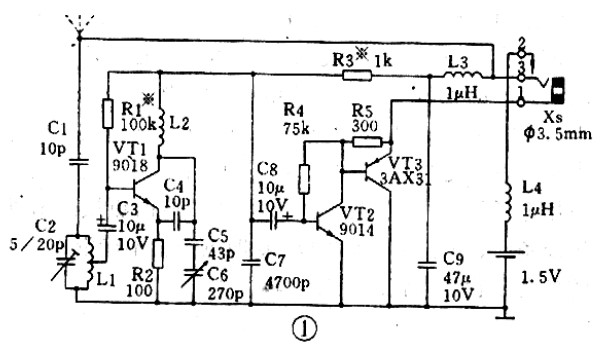

收音机电路见图1。它的新颖之处在于前级晶体管VT1以不同于超再生式及超外的方式进行工作，同时具有混频、本振、锁相环同步检波及低频放大4种功能。
