在 Protel（现为 Altium Designer，但原理相似）中，将原理图（Schematic）转换为 PCB 设计的基本流程如下，请务必仔细检查每一步：
? 一、 原理图完善与检查 (前期关键！)
- 完成原理图绘制： 确保所有元件都已正确放置，电气连接（导线、网络标签、端口）准确无误。
- 指定元件封装 (Footprint)：
- 这是最重要的一步！每个原理图符号（Symbol）必须关联一个正确的物理封装（Footprint）。
- 双击原理图中的元件，打开元件属性对话框。
- 在
Footprint或Models区域，点击Add...或...按钮，选择Footprint。 - 在打开的对话框中，选择或添加正确的封装库（
.PcbLib），然后在库中找到并指定该元件对应的物理封装名称（如R0805代表0805电阻，SOIC-8等）。 - 确保： 原理图符号引脚编号（Designator）与 PCB 封装焊盘编号（Pad Designator）一一对应且类型匹配。
- 编译原理图项目 / ERC (电气规则检查)：
- 在 Projects 面板中，右键单击项目名称 >
Compile PCB Project xxx.PrjPcb。 - 编译后，查看
Messages面板（通常在界面底部）。必须解决所有错误（Error）和关键的警告（Warning），如未连接的引脚、重复的元件位号、电源网络未定义、引脚类型冲突等。 - 编译通过（所有错误解决）是后续步骤的基础。
- 在 Projects 面板中，右键单击项目名称 >
? 二、 生成网络表 (Netlist - 核心桥梁)
- 在原理图编辑器中：
- 旧版 Protel (99 SE 等)：
Design>Create Netlist...。在弹出的对话框中选择合适的格式（通常用默认的Protel格式），点击OK。这会在项目文件夹生成一个.Net文件。 - 新版 Altium Designer (推荐方式)： 通常不再需要手动导出单独的网络表文件，下一步的更新 PCB 操作会自动完成网表传输。
- 旧版 Protel (99 SE 等)：
? 三、 导入到 PCB 编辑器 (同步设计变更)
- 打开或创建 PCB 文件：
- 如果还没有 PCB 文件，在项目中
File>New>PCB创建一个新的空白 PCB 文档并保存（.PcbDoc）。 - 如果已有 PCB 文件（即使是空白的），直接打开它。
- 如果还没有 PCB 文件，在项目中
- 设计同步 / 导入变更：
- 在原理图编辑器中：
Design>Update PCB Document xxx.PcbDoc(Altium Designer 推荐方式)。
- 或在 PCB 编辑器中：
Design>Import Changes From xxx.PrjPcb。
- 在原理图编辑器中：
- 工程变更单 (Engineering Change Order - ECO)：
- 无论哪种方式，都会弹出 Engineering Change Order 对话框。
- 对话框中列出了所有需要执行的操作：
Add Components(添加新元件)Add Nets(添加新网络)Add Rooms(添加元件房间 - 可选)- 可能还有
Modify或Remove操作。
- 重要操作：
- 点击
Validate Changes按钮。检查右侧Check列是否全部通过（绿色勾✅）。如果有红色叉❌，说明有严重问题（通常是封装缺失或不匹配），必须回到原理图解决！ - 确认所有
Check都通过（绿色✅）后，点击Execute Changes按钮。右侧Done列应全部变为绿色勾✅。
- 点击
- 点击
Close关闭对话框。
? 四、 在 PCB 编辑器中查看结果
- 成功执行 ECO 后：
- 所有原理图中的元件（带有指定的封装）会被放置到 PCB 编辑区的右下角（默认在一个 Room 内或自由）。
- 所有电气连接关系（网络）以“飞线”（细灰色线）的形式显示出来，连接着各个元件的焊盘。
- 此时，PCB 已经包含了原理图的所有元件信息和网络连接信息。
? 五、 后续 PCB 设计工作
- 规划板框 (Board Shape)： 在
Mechanical层或其他定义层绘制 PCB 的实际物理边界（板框）。 - 元件布局 (Component Placement)： 将元件从右下角拖入板框内，根据电气性能、散热、结构要求等因素进行合理布局。可以移动、旋转元件。
- 布线 (Routing)： 在
Top Layer或Bottom Layer（或其他信号层）上，根据飞线提示，绘制实际的导线（Tracks）完成电气连接。 - 铺铜 (Polygon Pour)： 为电源层、地线层或大面积铜皮区域进行覆铜。
- 设计规则检查 (DRC)：
Tools>Design Rule Check...，检查布线间距、线宽、安全间距等是否符合预设规则，修复所有错误。 - 输出制造文件 (Gerber, Drill Files 等)： 设计完成后，生成用于生产的 Gerber 文件、钻孔文件、贴片坐标文件等。
⚠️ 关键要点总结：
- 封装匹配： 原理图符号与 PCB 封装的引脚对应关系必须绝对正确！这是最常见的出错点。
- ERC 检查： 原理图编译必须通过，解决所有电气错误。
- ECO 验证： 执行
Validate Changes时必须全部通过（绿色✅）！任何红色错误❌都必须回到原理图修正（通常是封装问题）。 - 没有飞线意味着没有连接： 导入后看不到飞线，通常是 ECO 失败或根本没有成功导入网络连接。检查原理图连接和 ECO 步骤。
遵循这些步骤，并在每个环节仔细检查，就能成功地将 Protel/Altium Designer 的原理图转换为 PCB 设计的基础框架。祝你设计顺利！ ?

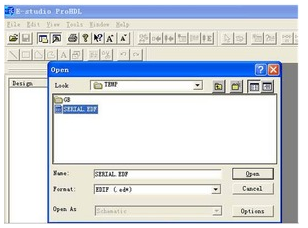

如何将Protel PCB原理图进行Allegro转化
在Protel原理图的转化上我们可以利用Protel DXP SP2的新功能来实现。通过这一功能我们可以直接将Protel的原理图转化到Capture CIS中。
2019-11-28 16:46:08
Protel99SE原理图与PCB及仿真
291”内容介绍：本教材共分9章，介绍了Protel 99 SE的工作界面、基本组成、各种常用编辑器和常用工具等基础知识，详细介绍了电路原理图的设计、网络表的生成、印制电路板的设计方法及操作步骤等内容。点击下载
puzhang549
2019-04-22 10:46:10
从零学起PROTEL99SE视频教程之原理图部分
，元件库制作。 （356M） 第二课：原理图设计，PCB设计。 （918M） 第三课：PROTEL99SE高级应用。 （283M） 第一课课程： 1.创建相关工作目录。 2.下载
sansamp
2019-05-06 12:14:50
PCB设计软件的Protel怎么样？
Protel 2004、dxp 等版本,它是个完整的全方位电路设计系统,包含了电原理图绘制、模拟电路与数字电路混合信号仿真、多层印刷电路板设计(包含印刷电路板自动布局布线)、可编程逻辑器件设计、图表
alexdos
2019-03-01 15:44:46

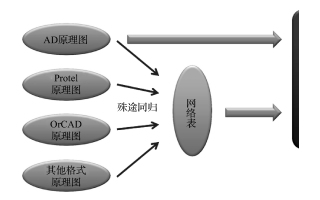

PCB设计经验之Altium网表及Protel网表的生成
。 图8-10 PCB的网表导入方法殊途同归 8.2.2Protel网表的生成 （1）用Protel打开原理图，在原理图界面执行菜
2020-04-22 10:26:00
Protel DXP2004详细试用教程
：×××.SchDoc • 设置编译工程选项，检查原理图无误后生成网络表 • 创建PCB文件，规划电路板，设置参数， 载入网络表，绘制印制板图： ×××.PcbDoc • 设置DRC，检查PCB图，无误后，生成输出文件。点击下载
iwuwjgj
2019-05-07 06:29:14
cadence16.6生成网表后原理图与PCB不能正常交互，为何？
cadence16.6生成网表后原理图与PCB不能交互，交互功能勾选了，原理图改网络重新生成网表PCB的网络也会相应改过，PCB选择器件高亮原理图相应的也会有关联，但是在原理图选择元器件PCB不会
凛伊尔
2021-09-09 17:10:24
ad中原理图画好如何生成pcb
仔细规划和执行。以下是将原理图画好后生成PCB的步骤，包括每个步骤的具体操作和注意事项。 一、准备阶段 1. 创建项目和原理图 打开AD并创建新项目 ：首先，启动Altium Designer软件，点击“文件”>“新建”>“项目”，创建一个新的项目文件。为项目命名并选择一个合适的保存位置。 添加原理
2024-09-02 16:23:56
原理图和pcb的关系
原理图和pcb的关系 原理图和PCB之间有着密切的关系，它们是电子设计中两个不可分割的部分。原理图是电子设备的逻辑和电路图纸，而PCB（Printed Circuit Board，印刷电路板）则是
2023-12-07 15:37:33
AD软件如何生成PCB网表
生成PCB网表是电路设计过程中的一个重要步骤，它将电路原理图转换为PCB布局所需的连接信息。AD（Altium Designer）软件是一款流行的电子设计自动化（EDA）工具，它提供了从原理图设计到
2024-09-02 16:17:46
Protel99SE简明实用教程
本教程共分为四个章节，为您呈现Protel 99设计平台具体安装配置、使用方法，讲解 Protel99 如何进行原理图设计、原理图仿真，以及PLD设计，PCB 电路设计步骤全过程。 文章目
llc1219
2019-04-09 17:03:55
从零学起PROTEL99SE视频教程之PCB设计
，元件库制作。 （356M） 第二课：原理图设计，PCB设计。 （918M） 第三课：PROTEL99SE高级应用。 （283M） 第一课课程： 1.创建相关工作目录。 2.下载
xztalk
2019-05-06 17:16:11
11 电路板设计protel DXP中新建工程和PCB图、把原理图和PCB图载入同一个工程和把元件导入PCB图的方法成都自动化开发
、主要内容本节的主要内容为：○怎么在protel DXP中新建电路板工程文件；○怎么在protel DXP中新建PCB图；○怎么把原理图中的元件导入PCB图中；四、流程以及相关原则介绍要把原理图中的各个元件
yonko
2021-11-02 19:16:38

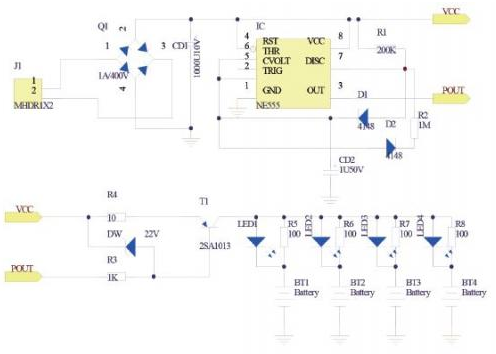

电池充电器电路的PCB原理图设计
