以下是关于手机电路图和PCB（印制电路板）的中文详解：
一、手机电路图（原理图）
电路图是描述手机各电子元件连接关系的设计蓝图，包含以下核心模块：
- 主处理器（SoC）
- 集成CPU、GPU、基带芯片，负责系统控制与通信处理。

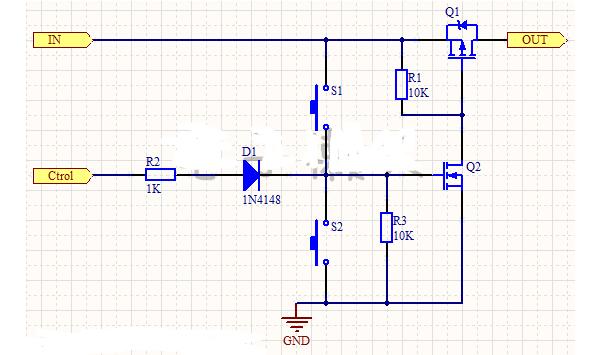

- 电源管理（PMIC）
- 管理电池充放电、分配各模块电压（如CPU/摄像头需不同电压）。
- 射频（RF）模块
- 天线、功放（PA）、滤波器组成，处理蜂窝/WiFi/蓝牙信号。
- 存储器
- RAM（运行内存）+ ROM（闪存）芯片，通过并行或串行总线（如LPDDR5、UFS）连接SoC。
- 传感器与接口
- 摄像头（MIPI接口）、屏幕（DSI）、麦克风、陀螺仪（I²C/SPI总线）。
- 外设电路
- USB-C接口（含快充协议IC）、音频编解码器、振动马达驱动电路。
二、手机PCB（印制电路板）
PCB是实现电路图的物理载体，手机采用高密度设计：
- 多层板结构
- 通常 8-12层，包含信号层、电源层、地层，以减少干扰。
- 关键区域划分
- RF屏蔽区：金属罩隔离射频电路，防止信号泄露（图例：PCB角落的方形铜罩）。
- 高速信号布线：CPU到内存的走线等长匹配，阻抗控制（如差分对走线）。
- 电源模块：宽铜箔走线降低阻抗，多颗去耦电容滤除噪声。
- 微型化工艺
- HDI（高密度互连）：盲埋孔、激光微孔（孔径≤0.1mm）节省空间。
- 01005封装元件：电容/电阻尺寸仅0.4×0.2mm，需SMT贴片机精准装配。
三、设计挑战与解决方案
| 问题 | 解决方法 |
|---|---|
| 电磁干扰（EMI） | 接地层分割、滤波器、屏蔽罩 |
| 散热 | 导热硅脂+石墨片+金属中框 |
| 信号完整性（SI） | 阻抗匹配、蛇形走线等长 |
| 空间限制 | 柔性PCB（FPC）折叠屏幕排线 |
四、学习建议
- 入门资源：
- 仿真工具：
Altium Designer/KiCad设计电路，ANSYS HFSS模拟射频性能。
注：完整手机原理图属商业机密，公开资料多为框图或维修级示意图。实际开发需芯片厂商提供参考设计（如高通QRD方案）。
如果需要具体芯片型号（如骁龙8 Gen2外围电路设计）或某部分电路详解，可进一步说明需求！
