全志A33是一款基于ARM Cortex-A7架构的四核处理器，常用于平板电脑、嵌入式设备等产品中。在设计基于全志A33的PCB时，需注意以下关键点：
1. 电源设计
- 多电压需求：A33需要多组电源（核心电压、DDR电压、I/O电压等），需根据规格书确认各电源轨的电压和电流要求（如VDD_CPU、VCC_DRAM等）。
- 电源分层：建议单独划分电源层，避免干扰。DDR3/LPDDR2的电源需保持低噪声。
- 去耦电容：在电源引脚附近放置0.1μF和10μF电容，高频噪声抑制需靠近芯片。
2. 存储器接口（DDR3/LPDDR2）
- 布线规则：
- 数据线（DQ/DQS/DM）需分组等长，误差控制在±25mil以内。
- 地址/控制线需等长，与时钟线长度匹配。
- 差分对（如DQS）需保持100Ω阻抗，避免跨分割。
- 端接电阻：根据DDR类型选择是否需要VTT端接电阻。
3. 时钟电路
- 晶体振荡器：24MHz主时钟需靠近A33芯片，走线短且对称，外层铺地屏蔽。
- RTC时钟：32.768kHz晶体布局需紧凑，远离高频信号。
4. 高速信号接口
- RGB/LVDS/MIPI显示接口：
- 差分信号（如MIPI DSI）需100Ω阻抗控制，等长布线。
- 避免与噪声源（如电源、DDR）平行走线。
- USB接口：USB差分对（DP/DM）需90Ω阻抗，长度匹配。
5. 散热与布局
- 散热处理：A33在满载时可能发热，需设计散热焊盘、过孔阵列或添加散热片。
- 芯片布局：核心器件（A33、DDR、电源）优先布局，缩短关键信号路径。
6. PCB层叠与阻抗
- 推荐层数：至少4层板（信号-地-电源-信号），复杂设计建议6层。
- 阻抗控制：DDR、USB、MIPI等需按规范控制阻抗（如单端50Ω，差分100Ω）。
7. 外设接口
- SD卡/TF卡：CLK信号需加串阻（如33Ω），并靠近卡槽布局。
- 摄像头接口：CSI信号需匹配长度，避免跨分割。
- 音频接口：模拟音频走线远离数字信号，必要时使用磁珠隔离。
8. 调试与测试
- 测试点：关键电源、复位信号、调试串口（UART）需预留测试点。
- Boot模式：预留启动配置电阻（如SD卡、NAND Flash启动选择）。
9. 参考资源
- 全志官方文档：务必参考《A33 Hardware Design Guide》和参考设计文件。
- 设计工具：建议使用Altium Designer或Cadence进行高速信号仿真（如SI/PI分析）。
常见问题
- 焊接问题：A33采用BGA封装，需确保PCB焊盘尺寸与钢网开口正确。
- EMI/EMC：高速信号线做好屏蔽，必要时添加共模电感或滤波电容。
设计时建议先基于官方参考设计进行修改，并通过信号完整性仿真验证关键路径。量产前需严格测试DDR稳定性、电源纹波和散热性能。
全志A33安卓方案

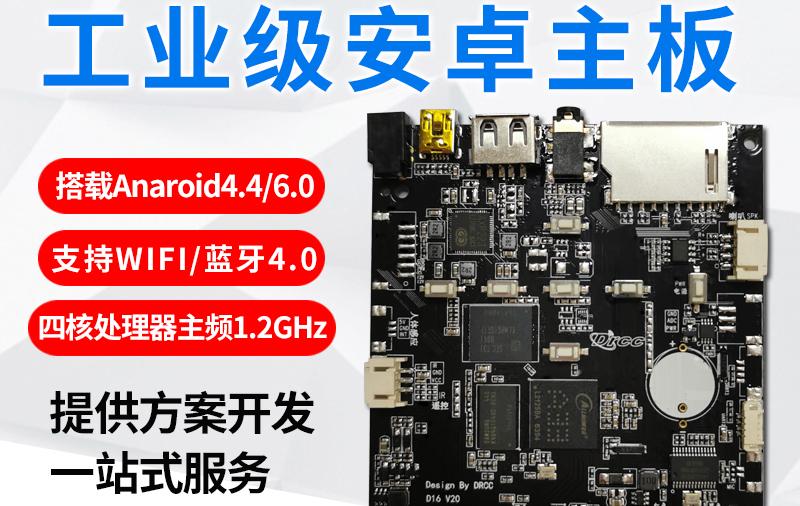

概述：D16板卡是采用的全志A33方案，集成了多媒体解码、液晶驱动、WIFI、蓝牙、以太网于一体，支持绝大部分当前流行的视频及图片格式解码，支持MIPI、LVDS、RGB屏等，可以驱动各种
2021-08-19 10:20:46

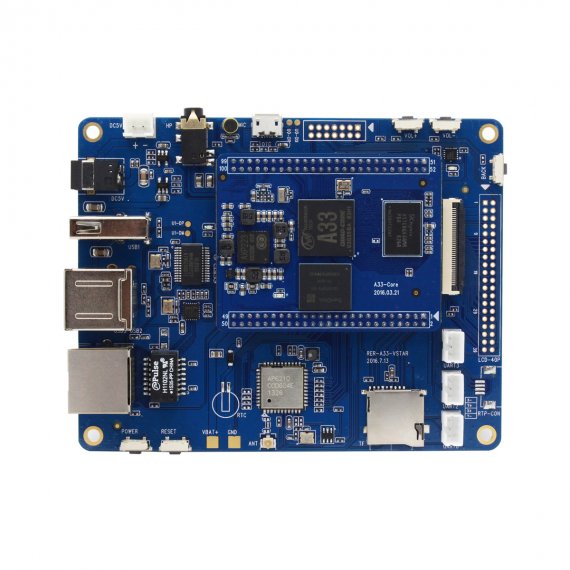

全志开发板（A33、A20、A64）资料合集：开发文档、源码、移植指南
全志开发板资料合集，共78G，资料明细如下：01_A64_芯片规格书和资料等02_A20邮票孔核心板开发板资料06_A33_DVK3_开发板评估板资料A33-Vstar开发板资料合集A33固件开发
elecfans短短
2022-06-14 14:54:07

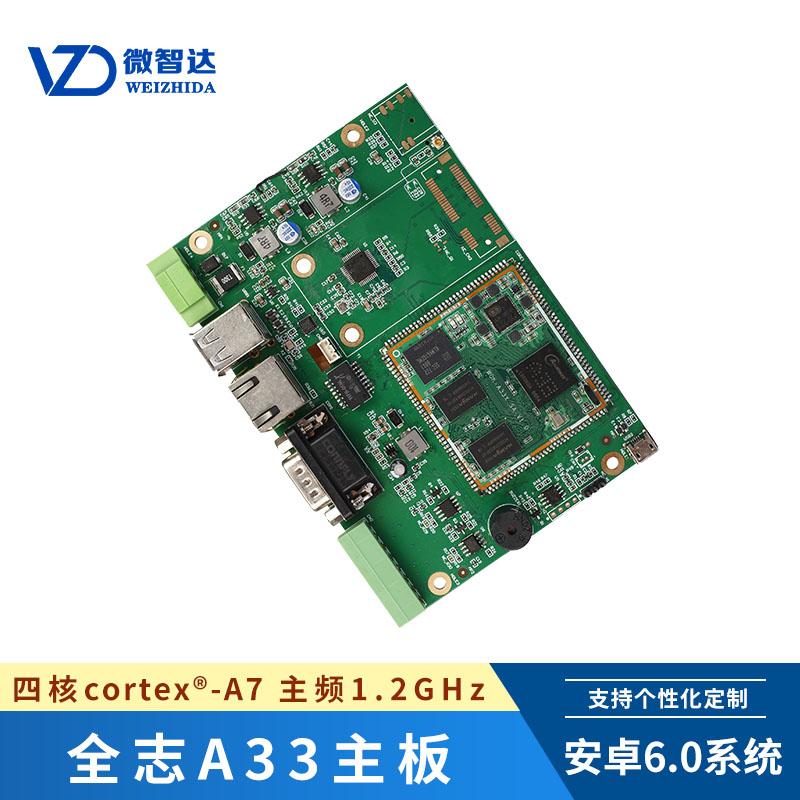

微智达嵌入式工业板卡 全志A33开发板 WZD-MB-A33
2021-09-08 17:56:38

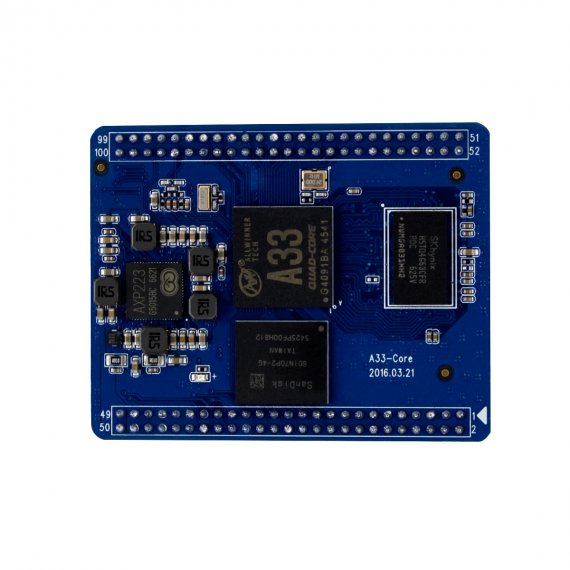

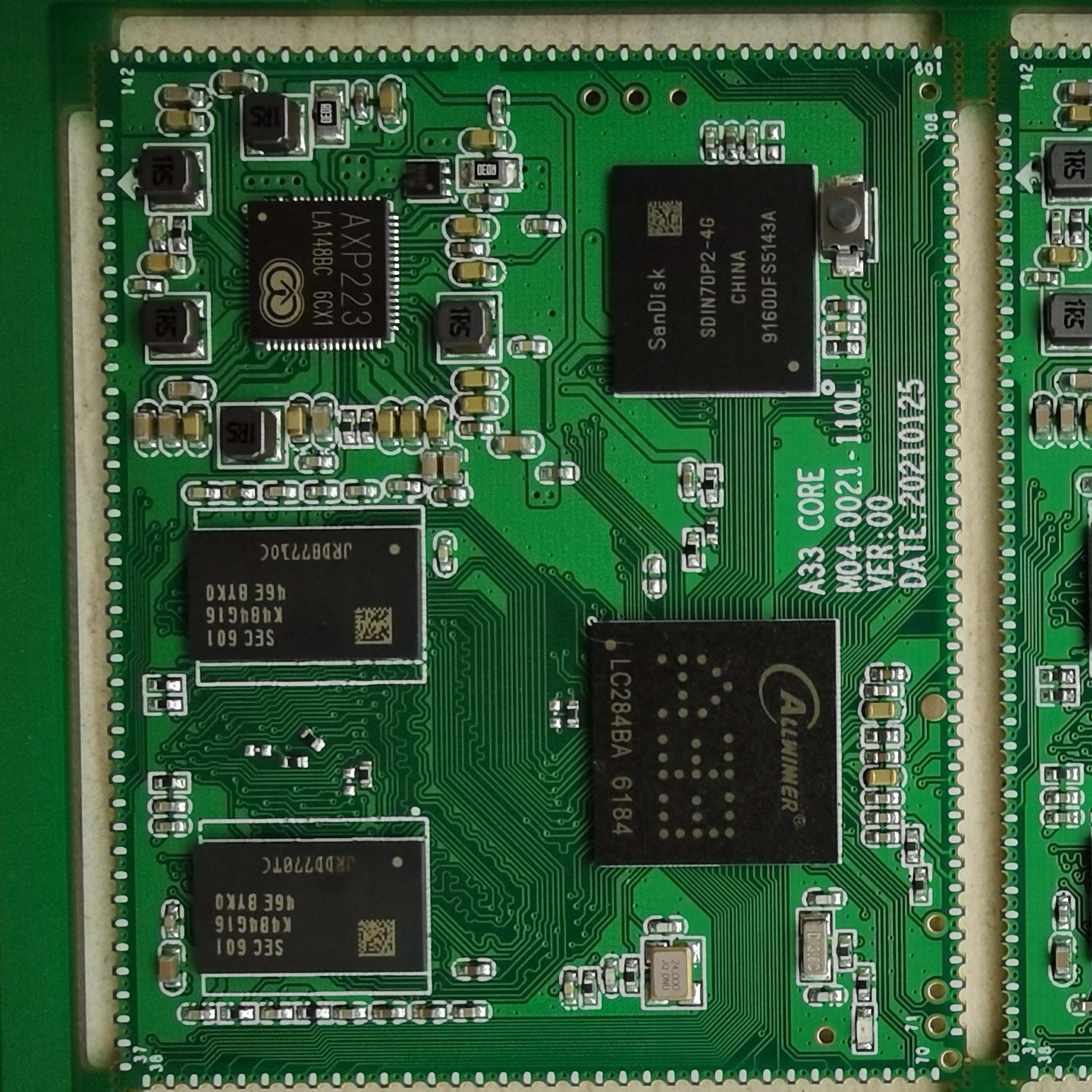

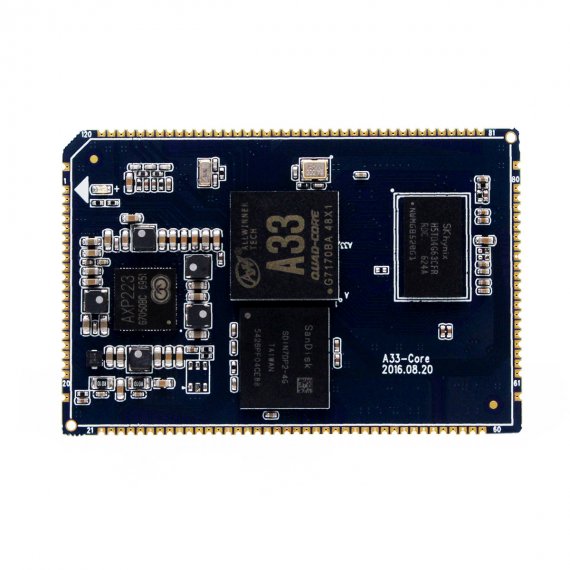

A33核心板
2021-11-11 11:48:27
三星A33 5G在韩国本土发布 搭载自家芯片
作为目前三星旗下面向主流中端市场的产品序列，Galaxy A系列近年来凭借着在产品端的大幅提升。继官方此前在印度推出该系列新机Galaxy A33 5G后，三星在韩国也推出了A33 5G智能手机。
2022-08-01 17:14:43
每日推荐 | OpenHarmony 成长计划学生挑战赛，全志开发板资料合集
控进行页面的操作。HaaS UI小程序相关的开发指南可以参考官方指南。4、全志开发板（A33、A20、A64）资料合集：开发文档、源码、移植指南推荐理由：全志开发板资料合集，共78G，资料明细
elecfans短短
2022-06-15 10:02:44
【PCB设计大赛】+全志A83行车记录仪
` 本帖最后由 yhgwork 于 2021-6-20 17:21 编辑 积极响应，参加PCB设计大赛。这个是以前做的全志A83行车记录仪，8层。`
yhgwork
2019-12-25 13:34:46
全志A40和A50的区别
全志A40和A50的区别 全志是一家致力于开发和销售中小尺寸智能多媒体芯片的公司，其在市场上推出了众多的芯片产品，其中包括全志A40和A50。这两款处理器都是基于ARM Cortex-A7架构
2023-08-16 11:16:19
OKMX6Q播放网络摄像头的RTSP视频流图像卡顿很厉害请问这是什么原因
不行吗？ 我用另一款A33开发板, 视频图像是正常的。全志的A33和i.MX6Q的硬件性能差不多吧，都是4核/1.2GHz为什么视频性能差别这么大呢?
klysa
2022-11-29 06:08:36
全志A64和RK3288有哪些不同
全志A64是什么？有何功能呢？ RK3288是什么？有何功能呢？ 全志A64和RK3288有哪些不同？
yu1004402274
2022-02-10 07:40:35
全志h3与全志h8有什么区别
的比较。 处理器架构： 全志H3和全志H8采用不同的处理器架构。全志H3采用Cortex-A7架构的四核心处理器，主频为1.2GHz；全志H8采用Cortex-A7架构的八核心处理器，主频为2GHz。八核心处理器相对于四核心处理器具有更好的并行处理能力，能够更好地处理多
2023-12-22 14:16:37
源创通信 BPI-M2 Magic (BPi-M2M) 介绍
香蕉派 BPI-M2 Magic （BPi-M2M） 是banana pi团队最新推出的一块高效率的四核物联网开发板 ，使用全志R16芯片与A33芯片设计。
2019-11-15 17:07:14
A33
A33 - Cascadable Amplifier 10 to 2000 MHz - M/A-COM Technology Solutions, Inc.
2022-11-04 17:22:44
全志h313和全志h618的区别
全志h313和全志h618的区别 全志科技是一家成立于2007年的中国半导体公司，专注于嵌入式应用处理器和智能可穿戴技术的开发。全志h313和全志h618都是全志科技推出的嵌入式应用处理器，它们之间
2023-08-16 10:58:14
全志h616和全志h6的区别
全志h616和全志h6的区别 全志h616和全志h6都是全志科技推出的芯片，它们都是面向高清视频应用而设计的，都搭载有高性能的ARM Cortex-A53处理器和ARM Mali-T720MP2
2023-08-16 11:01:43
全志h618和a53芯片对比
全志h618和a53芯片对比 全志H618和A53芯片在市场上都是非常流行的芯片之一，然而，这两种芯片在一些技术细节上有很大的不同。如果你正在寻找一个适合你需要的处理器芯片，那么接下来的这篇文章将会
2023-08-15 17:44:53

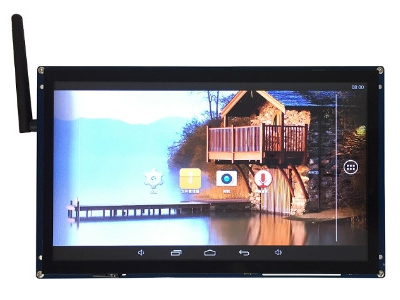

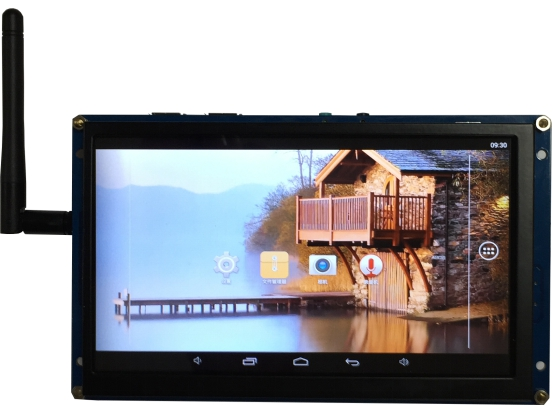

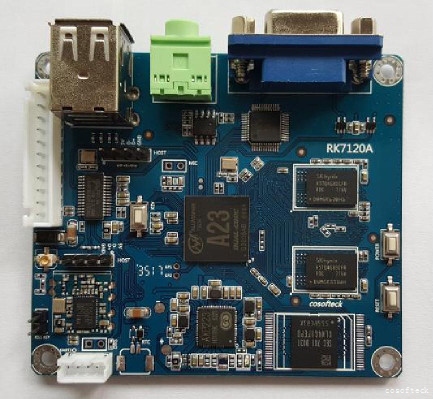

基于全志A33 1.5GHz四核处理器的Android工业屏
