一个单片机最小系统通常包含以下几部分：
-
单片机（MCU）核心芯片：
作为系统的核心，包含了CPU、存储器（ROM/RAM）和基本外设接口。 -
电源电路：
- 电源输入：通常为 5V 或 3.3V 直流供电（根据芯片规格而定）。
- 滤波电容：在电源引脚附近添加 0.1μF 和 10μF 电容，用于稳压和滤除高频干扰。
-
时钟电路：
- 晶振（晶体振荡器）：提供外部时钟基准（常见频率如 11.0592MHz、16MHz、12MHz）。
- 负载电容：晶振两端连接 10-30pF 电容（具体值参考晶振手册），确保振荡稳定。
-
复位电路：
- 复位按钮：手动复位开关，按下时强制系统重启。

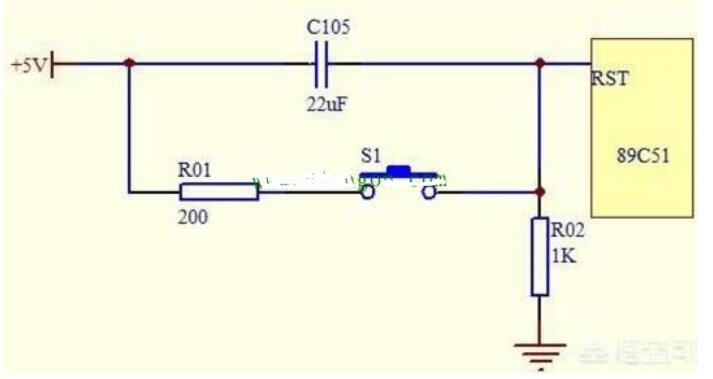

- RC 复位设计：通常由 10kΩ 电阻 和 10μF 电容 组成，实现上电自动复位和按键复位功能（部分芯片内置复位，可简化）。
-
程序下载/调试接口：
- ISP 接口：如 SWD、JTAG、UART 串口 等，用于烧录程序和调试（例如 ST-Link、J-Link、USB-TTL 连接口）。
关键说明：
- 无外部扩展：最小系统仅保证单片机独立运行，不含外设（如按键、LED、显示屏等）。
- 具体差异：不同单片机型号（如 51、STM32、AVR）的电路细节可能不同（如复位方式、时钟配置）。
-
电路示例：
+------[晶振]------+ | | | | | [电容] [MCU] | | | | +-----[GND]-------+ [复位按钮]---[10kΩ]---VCC | [10μF]---GND | [MCU_RESET]
⚡ 调试建议：若程序无法运行，优先检查以上四部分的电路连接和电压是否正常。
