好的，“PCB QC 工程图”是一个电子制造业常用的术语，结合了英文缩写和中文。它的中文全称和常见解释如下：
- PCB： 印刷电路板
- QC： 质量控制
- 工程图： 表示技术图纸、设计图纸。
因此，“PCB QC 工程图”的中文意思是：
印刷电路板质量控制工程图 / PCB 质量控制图纸
具体解释
- 目的： 这份图纸的核心目的是指导 PCB 的质量检验过程。它定义了在 PCB 生产和/或组装后，需要进行哪些检查、测量和测试，以及对应的标准和要求。
- 内容： 它通常包含以下关键信息：
- 关键尺寸与公差： 需要重点测量的物理尺寸及其允许的误差范围（如板厚、孔位、线宽/线距、外形尺寸）。

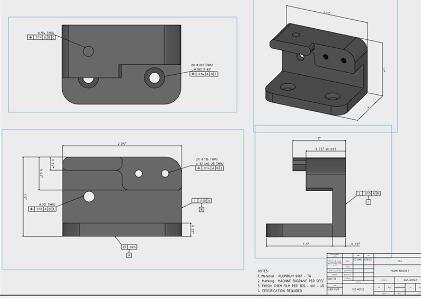

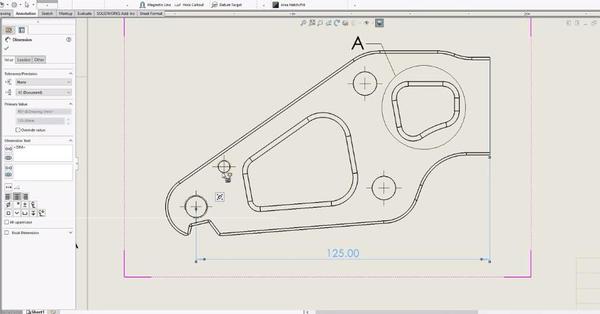

- 关键特性标识： 在 PCB 图纸上明确标注出哪些点、线、孔、区域或元件是需要特别关注和检查的。
- 检验方法与工具： 指明检查特定项目应使用的方法（如目视检查、卡尺测量、光学影像测量、AOI自动光学检测、飞针测试、阻抗测试）以及所需的工具或设备。
- 接收/拒收标准： 清晰定义每个检验项目的合格判定准则（Acceptance Criteria），即什么情况下通过，什么情况下不通过（拒收）。这包括外观缺陷（如划伤、脏污、开路、短路、空焊、虚焊、锡珠）、电气性能参数等。
- 抽样计划： 对于批量生产，可能规定抽检的数量和频率（如 AQL 水平）。
- 参考文件： 相关的 IPC 标准（如 IPC-A-600, IPC-A-610）、客户规范等。
- 版本信息： 确保使用最新的有效版本。
- 作用：
- 统一检验标准： 确保所有检验人员按照同一份标准进行判定，减少主观差异。
- 保证产品质量： 明确关键控制点，防止缺陷品流出。
- 提高检验效率： 指导检验流程和方法。
- 作为验收依据： 是客户和供应商之间进行 PCB 质量验收的核心文件之一。
通俗理解
可以把“PCB QC 工程图”看作是一份专门为 PCB 量身定做的“检查清单”和“判定说明书”。它告诉质检人员：“检查这块电路板时，重点看哪里（位置）、怎么看（方法）、检查哪些项目、用什么工具检查，以及检查结果达到什么程度才算合格。”
其他常见说法（同义或相近）
- PCB 检验规范： 更侧重于文字描述检查要求和标准。
- PCB QC 规范： 含义与 QC 工程图非常接近。
- PCB 质量控制计划： 范围可能更广，包含过程控制点，但 QC 工程图通常是其核心输出之一。
- PCB 检验标准图
- QC 检查图纸
总结
当你在工作中遇到“PCB QC 工程图”时，它指的就是那份定义了如何检查 PCB 质量以及判定合格与否的具体技术要求和标准的图纸或文件。它是确保 PCB 符合设计和可靠性要求的关键质量控制文档。
