PCB（印刷电路板）天线的性能受多种因素影响，其设计需平衡尺寸、成本、效率和环境适应性。以下是PCB天线性能的关键特性及优化要点：
核心性能指标
-
辐射效率
- 影响因素：基板材料（常用FR4）、介电常数（Dk）、损耗角正切（tanδ）。FR4的tanδ较高（约0.02），高频时损耗较大，效率可能降至30%-60%。高频应用建议选用Rogers等低损耗基板（tanδ < 0.004）。
- 优化：缩短天线到射频路径的距离，减少传输线损耗；优化地平面设计。
-
带宽
- 典型值：窄带天线（如倒F天线）带宽约2%-5%，宽带设计（如蛇形或对数周期）可达10%-20%。
- 场景适配：Wi-Fi/蓝牙（2.4GHz需80MHz带宽）需宽带设计；433MHz等窄带应用可用简单结构。
-
增益
- 范围：通常为-10 dBi至+5 dBi。方向性天线增益较高，但波束变窄。
- 方向图：贴片天线为定向辐射，倒F天线（IFA）接近全向。
-
阻抗匹配
- 目标：VSWR < 2（对应回波损耗<-10dB），常用50Ω匹配。
- 调整方法：π型匹配网络、调整馈点位置或天线几何形状（如IFA的短截线长度）。
-
尺寸限制
- 长度约束：单极天线长度需≈λ/4（如2.4GHz时约31mm），通过蛇形或倒F结构可缩小至1/10波长。
设计优化策略

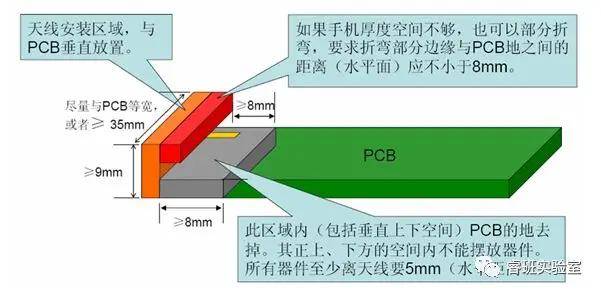

- 地平面设计
- 需足够面积（>λ/4），边缘远离天线，避免切割缝隙影响辐射。
- 环境隔离
- 远离金属元件（如电池、外壳），间距至少λ/10；塑料外壳影响较小（介电常数≈2-3）。
- 仿真验证
- 使用HFSS/CST/ADS仿真辐射图、S参数，结合实物测试（如矢量网络分析仪测S11）。
- 低成本方案
- 陶瓷天线（如2450AT系列）尺寸更小，适合空间受限场景（需外置匹配电路）。
应用场景对比
| 天线类型 | 适用场景 | 优势 | 局限性 |
|---|---|---|---|
| 倒F天线（IFA） | 手机/蓝牙设备 | 结构紧凑，全向性良好 | 带宽较窄 |
| 贴片天线 | GPS/Wi-Fi模块 | 增益高，方向性强 | 厚度较大，需多层板 |
| 蛇形单极天线 | 小型物联网设备 | 超小尺寸（<10mm） | 效率低（-5dBi~0dBi） |
| 陶瓷天线 | 穿戴设备/紧凑型终端 | 体积小（5mm×2mm），标准化 | 需外置匹配，成本略高 |
性能瓶颈与解决思路
- 问题：效率低
对策：更换低损耗基板（如Rogers RO4350B），优化馈电点位置。 - 问题：带宽不足
对策：采用多谐振结构（如耦合馈电贴片）。 - 问题：环境干扰
对策：FPC天线外置或增加金属屏蔽罩。
总结
PCB天线性能= 结构设计 × 材料选择 × 环境适配。
- 低成本方案：优化IFA/PIFA结构（FR4板上效率≈40%）。
- 高性能需求：选用高频板材+贴片天线（效率>70%）。
- 空间极限：陶瓷天线+FPC延伸设计。
设计时需通过仿真和实测迭代（如Smith圆图调匹配），具体参数需根据频段、尺寸预算和标准（如FCC/CE射频规范）针对性优化。
【AD封装】2.4G PCB天线（量产用）
模块、ZIGBEE模块等单一频段的模块电路板上。优点:几乎不需要成本，一次调完就无需再次调试。缺点:只适合单一频段，如蓝牙，wifi。不同批次的PCB天线性能会有一定偏差。给出几款已经量产的2.4G天线：下载链接
h1654155730.0429
2019-08-16 19:55:57
如何通过细节优化让无线模块发挥最大性能
无线模块的传输距离，除了模块本身的性能之外很大程度取决于天线的使用。常用的天线有PCB天线、弹簧天线、陶瓷天线、棒状天线和吸盘天线等。不同的天线性能有差异，但是一样的天线不同的使用方式通信距离也会差几倍甚至几十倍。后面讨论影响的PCB天线性能的VSWR和辐射增益。
2019-07-06 08:31:00
PCB天线/FPC天线/LDS天线的优缺点
PCB天线大量应用于蓝牙模块、WIFI模块、ZIGBEE模块等单一频段的模块电路板上。 优点：成本很低，一次调试完无需再次调试。 缺点：适合单一频段，如蓝牙，WiFi。不同批次的PCB天线性能会有
一只耳朵怪
2021-02-20 14:08:35
物联网常用天线指南
需要成本，一次调完就无需再次调试。缺点：只适合单一频段，如蓝牙，wifi。不同批次的PCB天线性能会有一定偏差。 蓝牙模块的板载天线（金色蛇形部分） 综上所述，只选对的不选贵的，要根据物联网和智能硬件
yang191708540
2020-02-27 10:20:09
【HarmonyOS IPC 试用连载 】开宝箱之过程内含视频图片
模块等单一频段的模块电路板上。优点:几乎不需要成本，一次调完就无需再次调试。缺点:只适合单一频段，如蓝牙，wifi。不同批次的PCB天线性能会有一定偏差。FPC/钢片天线钢片和FPC，相当于把PCB板上
人工智能姬
2021-01-04 10:07:08
【HarmonyOS IPC 试用连载 】开箱报告之打开宝箱
单一频段，如蓝牙，wifi。不同批次的PCB天线性能会有一定偏差。FPC/钢片天线钢片和FPC，相当于把PCB板上的天线线路拉出来，用其他外部的金属来做天线。通常用于频段复杂的中低端手机和智能硬件产品
人工智能姬
2021-01-04 09:59:11
【HarmonyOS IPC 试用连载 】开箱报告之开宝箱
单一频段，如蓝牙，wifi。不同批次的PCB天线性能会有一定偏差。FPC/钢片天线钢片和FPC，相当于把PCB板上的天线线路拉出来，用其他外部的金属来做天线。通常用于频段复杂的中低端手机和智能硬件产品里
人工智能姬
2021-01-04 10:03:56
智能安防领域雷达技术应用，毫米波雷达模组，存在感应雷达发展
雷达的硬件核心。PCB天线的性能对于这些雷达系统来说至关重要，它们需要向目标发射并几乎瞬间接收反射信号。关键的微带天线性能参数包括增益，方向性和效率，低损耗电路材料对于获得良好的PCB天线性能至关重要
jf_70894882
2021-08-24 16:47:09
短波天线的选型和常用天线性能
。由于短波比超短波、卫星、微波的波长长，所以，短波天线体积较大。在短波通信中，选用一个性能良好的天线对于改善通信效果极为重要。下面简单介绍短波天线如何选型和几种常用的天线性能。一、衡量天线性能因素 天线
uweyrweyrs
2019-06-13 07:58:00
浅谈PCB布局的天线设计
天线对周围环境敏感。因此，当PCB上有天线时，设计布局应考虑到天线的要求，因为这可能会极大地影响设备的无线性能。将天线集成到新设计中时应格外小心。甚至PCB的材料，层数和层厚度也会影响天线的性能
2021-01-27 12:29:29
左手材料对天线性能有哪些影响？
本文中，主要对近年来左手材料在天线领域中的应用进行小结，探讨左手材料对天线性能有哪些影响？以便对下一步的深入研究工作打好基础。
jf_1689824260.3118
2019-08-01 08:23:19
移动通信天线性能测试问题的探讨及优化
天线在移动通信系统中的作用好比人的眼睛和耳朵，好比足球队的临门一脚，其性能的好坏直接影响网络覆盖的效果，其可靠性属于单点失效，会直接导致本扇区覆盖失效。而如何准确的测试及评估天线性能，目前仍存在一些问题需要探讨及优化。
tussi_pre1
2019-06-12 07:46:33
基于新型调谐技术的手机天线性能提升
降低。一部分性能损失可以通过天线调谐得到恢复，即使用动态阻抗调谐技术根据工作频率和环境条件优化天线的性能。然而，所面临的挑战是，任何成功的天线调谐方案均须满足损耗低、线性度高、能够处理很高强度的RF信号且耗能少的要求。
di579595
2019-07-17 08:27:04
天线环境差，整机的无线性能会好吗？
俗话说“近朱者赤墨者黑”，咳咳，这说明环境对人的影响非常大。人是这样，天线更是如此。 辣么，环境是怎样影响天线呢？而天线的环境又是怎样影响整机的无线性能呢？ 对很多无线终端产品而言，整机无线性能的调
2024-05-06 16:34:30
GPS天线性能与使用注意事项的知识介绍
分别为1575.42MHZ和1228MHZ，其中L1为开放的民用信号，信号为圆形极化(GPS原理)。信号强度为166-DBM左右，属于比较弱的信号。 这些特点决定了要为GPS信号的接受准备专门的天线。下面小编就为大家介绍有关GPS天线性能与使用注意事项的知识(GPS定位)。
dfgsgdg
2019-06-11 06:11:05
10个天线性能指标的分析
10个天线性能指标的分析 天线是无线通信系统中的重要组成部分，它们负责接收和发送无线信号。天线的性能可以对通信质量和系统性能产生重要影响。在设计和评估天线时，需要考虑多个性能指标。下面将详细分析
2023-11-27 15:40:05
从零开始：PCB贴片天线知识详解
。 一、必知的天线常识 在正式介绍AirANT1564天线之前，先说几个跟天线相关的大白话常识。 1.1 贴片天线性能 PCB贴片天线的性能表现，不只是跟自身的尺寸和设计有关，跟PCB大板的尺寸也息息相关。所以，不同尺寸的PCB大板需要使用不同的PCB贴片天线。
2026-02-09 14:17:25
如何提高天线的性能？
无论您的系统是用于无线通信、雷达，还是 EMI/EMC 测试，系统的性能水平都是由其中的天线决定的。系统天线的性能决定了系统的整体质量，最终可能会影响整个程序或应用软件的效率。本文介绍了 5 个旨在帮助您提高天线性能的关键要点。
CQuin
2021-02-24 07:24:14
影响4G/LTE终端天线性能的因素有哪些？
，4G/LTE 终端天线的方向、增益和功率是影响4G/LTE 终端天线性能的重要因素。 4G/LTE 终端天线增益是4G/LTE 终端天线的一个重要参数，4G/LTE 终端天线增益的定义与全向4G
LANxs
2023-05-10 17:53:44

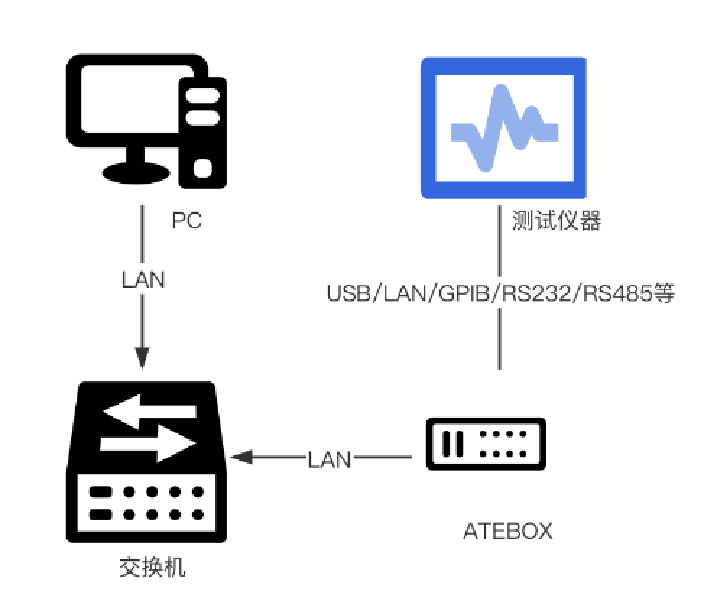

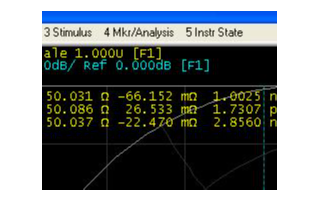

天线自动测试系统如何自动化测试S参数，评估射频天线性能？
