飞思卡尔摄像头组pcb原理图

好的，飞思卡尔智能车竞赛（现全国大学生智能车竞赛）摄像头组的核心PCB原理图通常包含以下关键部分的中文说明：

核心目标： 设计一块电路板，实现摄像头图像采集、核心处理器运算、电机控制、舵机控制以及必要传感器输入等功能。

主要功能模块与常用元器件（中文）：

1. 微控制器单元 (MCU) - 核心大脑：

   • 常用芯片： NXP (原飞思卡尔) Kinetis K60, K66, KL26, KL46 系列 (如 MK60DN256ZVLQ10, MKL46Z256VLL4 等)。较新设计可能使用 NXP 的 i.MX RT 跨界处理器 (如 i.MX RT1062)。
   • 原理图体现：
     • 核心芯片符号。
     • 电源引脚 (VDD, VSS)：连接到电源模块。
     • 复位电路 (Reset Circuit)：包含复位按钮、上拉电阻、可能的小电容滤波。
     • 时钟电路 (Clock Circuit)：
       • 主晶振 (Main Crystal Oscillator)：外部晶振（如 8MHz, 12MHz）+ 匹配电容（负载电容），连接到 MCU 的 OSC0/EXTAL0, XTAL0 或类似引脚。用于系统主时钟。
       • RTC晶振 (RTC Crystal - 可选)：32.768kHz 晶振 + 匹配电容（如果使用 RTC 功能）。
     • 调试/下载接口 (Debug/Program Interface)：
       • SWD/JTAG 接口：用于程序下载和调试（常用 SWD 接口：SWDIO, SWCLK, GND, RESET, VDD_SUPPLY）。连接器通常是标准的 1.27mm 或 2.54mm 间距排针/插座。
     • BOOT 模式选择 (Boot Mode Select)：电阻上拉/下拉配置 BOOT 引脚，决定启动模式（通常是从内部 Flash 启动）。
     • GPIO 引脚连接：连接到其他外设（摄像头、舵机、电机驱动、编码器、按键、LED 等）。

2. 电源模块 (Power Supply) - 能量供给：

   • 输入电源 (Input Power)： 通常为 7.2V 或 7.4V 锂电池组。原理图上有对应的电源输入插座/焊盘 (如 JST 连接器)。
   • 电压转换芯片 (Voltage Regulators)：
     • 开关降压 (Buck Converter)： 将电池电压 (7.2V) 降为核心处理器所需电压（如 3.3V）。常用芯片如 TPS5430, MP1584, LM2596S 等。原理图包含芯片、电感、输入/输出滤波电容、反馈电阻网络（设定输出电压）、肖特基二极管（对于非同步整流）。
     • 线性稳压 (LDO - Low Dropout Regulator)： 用于对噪声敏感的部分（如摄像头模拟电源、ADC 参考电压）或低功耗辅助电源（如 3.3V -> 1.8V）。常用芯片如 AMS1117-3.3, AMS1117-1.8, SPX3819 等。原理图包含芯片、输入/输出滤波电容。
   • 电源指示 (Power Indicator)： LED + 限流电阻，指示电源是否接通。
   • 电源滤波与保护：
     • 输入极性保护二极管 (Input Polarity Protection Diode - 可选但推荐)：防止反接。
     • 输入大电容滤波 (Input Bulk Capacitor)：靠近电池输入端，吸收电池线电感带来的波动。
     • 去耦电容 (Decoupling/Bypass Capacitors)： 极其重要！ 在每个电源芯片的输出端、靠近每个 IC 的电源和地引脚处放置。通常是 0.1uF (100nF) 陶瓷电容 + 10uF 或更大电解/钽电容组合。原理图上遍布这些小电容的符号和网络标签。

3. 摄像头接口 (Camera Interface) - 眼睛：

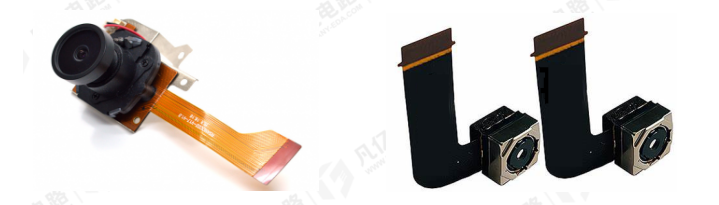

   • 摄像头模块： 常用 OV7725, OV7620, MT9V034 (全局快门) 等。使用数字接口。
   • 接口类型：
     • DCMI (Digital Camera Interface)： Kinetis 芯片自带的高速并行接口（如 K60）。连接信号：PCLK (像素时钟), VSYNC (帧同步), HSYNC (行同步), DATA[7:0] (像素数据), XCLK (摄像头主时钟输出)，还可能包括 RESET, PWDN (电源控制)。
     • 模拟摄像头 + 视频解码芯片： 较少见（如 LM1881 分离同步信号 + ADV7180 解码）。原理图包含视频解码芯片及其与 MCU 的接口（如 SPI/I2C 配置，数字输出总线）。
   • 原理图关键点：
     • 清晰的信号连接对应关系（CAM_PCLK -> MCU_DCMI_PCLK, CAM_DATA0 -> MCU_DCMI_DATA0 ...）。
     • 摄像头供电： 通常为 3.3V，有时核心需要 1.8V 或 2.8V（需 LDO 转换）。注意模拟电源滤波（AVDD）。
     • 上拉/下拉电阻：某些控制信号（如 RESET, PWDN）可能需要配置。
     • I2C 配置接口 (SCCB)： 摄像头初始化配置使用类似 I2C 的 SCCB 总线（CAM_SIO_C, CAM_SIO_D）。连接到 MCU 的 I2C 引脚，并加上拉电阻（通常 4.7K）。
     • XCLK 生成： 如果摄像头需要外部时钟 (XCLK)，需由 MCU 的 FlexIO 或 PWM 等模块产生，或使用外部晶振分频。

4. 舵机控制 (Steering Servo Control) - 方向控制：

   • 舵机接口： 标准 PWM 舵机接口（信号线 VCC GND）。
   • 原理图体现：
     • 舵机供电 (Servo Power)： 重要！ 通常直接从电池电压（7.2V）引出，必须单独走线，并加足够大的滤波电容（如 470uF 电解电容）。避免舵机动作干扰核心电源。
     • PWM 信号连接： MCU 的一个 GPIO（带 PWM 功能）连接到舵机信号线。此线上通常加一个 1K 电阻（限流保护）和 ESD 保护器件（可选）。信号地 (GND) 必须与主板地可靠连接。
     • 舵机插座： 标准 3 针插座（如 SH1.0 或 SHR 等）。

5. 电机驱动接口 (Motor Driver Interface) - 动力输出：

   • 电机驱动芯片/模块： 常用 BTS7960/BTS7970 半桥组成 H 桥，BTN7971, DRV8701 + MOSFETs, 或集成驱动如 MC33886 (老款)，TB6612FNG (小功率)。现在流行使用 MOSFET + 专用栅极驱动器（如 IR2104, IR2184, DRV8701）的方案，效率更高。
   • 原理图关键点：
     • 电机供电 (Motor Power)： 极其重要！ 直接从电池电压（7.2V）引出，必须单独走线（粗导线/铺铜），加非常大的滤波电容（如 1000uF 或更大电解电容）靠近驱动芯片的电源输入引脚。这是抗干扰的关键！
     • MCU 控制信号： 连接到驱动芯片的输入引脚（IN1, IN2 / PWM, DIR, 或使能 EN，刹车 BRAKE 等）。通常需要电平转换（如果驱动芯片逻辑电平是 5V）或直接连接（3.3V 兼容）。加限流电阻（如 100R）和 ESD 保护。
     • 电流检测 (可选但推荐)： 使用采样电阻 + 运放（如 LMV358）将电机电流转换为电压信号供 MCU ADC 检测，用于堵转保护或电流环控制。
     • 续流二极管/FET 体二极管： H 桥电路需要处理电机电感产生的反电动势。MOSFET 方案利用其内部体二极管或额外并联肖特基二极管；集成芯片内部通常已包含。
     • 地线分离与连接： 有大电流通过的地线（功率地 PGND）和逻辑/信号地 (GND) 通常在驱动芯片附近单点连接（通过 0 欧电阻或磁珠），并在电源输入处汇聚到电池负极。避免大电流噪声串扰到信号地。
     • 电机输出接口： 连接到两个电机（通常左右轮独立控制）的接线端子或插座。

6. 编码器接口 (Encoder Interface - 可选，用于速度闭环)：

   • 增量式编码器： AB 相输出。
   • 原理图体现：
     • 编码器供电（通常 3.3V 或 5V）。
     • A 相、B 相、Z 相（索引脉冲，可选）信号连接到 MCU：
       • 直接连接到支持正交解码功能 (Quadrature Decoder / eTimer) 的 GPIO 引脚。
       • 或通过比较器/施密特触发器整形成方波后再输入（如果编码器输出是正弦波或需电平转换）。
     • 上拉电阻（如果编码器是开漏/集电极输出）。
     • 滤波电容。

7. 其他传感器接口 (Optional)：

   • 电磁电感 (用于电感前瞻，与摄像头融合)： 运放电路（如 LMV358 仪表放大器方案或多路运放）将电磁信号放大、滤波后送入 MCU ADC。
   • 按键 (Buttons)： 用于模式选择、启动/停止。GPIO + 上拉电阻 + 按键到地。软件消抖。
   • 拨码开关 (DIP Switches)： 用于参数选择或启动模式。GPIO + 上拉电阻 + 开关到地。
   • 状态指示灯 (LEDs)： 运行指示、错误指示。GPIO + 限流电阻 + LED 到地（或到 VCC，取决于驱动方式）。
   • 蓝牙/WiFi 模块 (调试/参数调整)： 如 HC-05, HC-08, ESP8266。连接到 UART 接口（RX, TX, VCC, GND），可能还需控制引脚（EN, STATE, KEY/RST）。

8. 基础电路：

   • PCB 全局地平面 (GND Plane)： 对于高速数字电路和模拟信号非常重要，原理图通过 GND 网络标签体现，需要在 PCB 设计中大面积铺铜实现。
   • 测试点 (Test Points)： 在关键信号（电源电压、核心信号、PWM、ADC 输入等）上放置测试点，方便调试检测。

原理图设计要点总结：

• 清晰标注： 元器件标号 (R1, C2, U3)、网络标签 (3V3, GND, CAM_VSYNC, MOTOR_PWM_L)、接口标识清晰。
• 模块化： 按功能区域划分原理图页（如 MCU核心页、电源页、摄像头接口页、电机驱动页、传感器页）。
• 电源完整性： 确保各级电源电压准确、电流充足、滤波到位（充足的储能电容 + 高频去耦电容），功率路径尽可能短粗。
• 接地策略： 处理好信号地 (GND) 和功率地 (PGND) 的关系（单点连接或分区覆铜连接），保证低阻抗回路。
• 信号完整性： 关键高速信号（如摄像头数据线、时钟线）考虑阻抗匹配（PCB布局布线时实现），远离干扰源（电机、舵机电源线）。
• 抗干扰： 电机、舵机电源与信号电源分离，模拟地与数字地分离/单点连接，合理使用磁珠、滤波电容。
• 保护： 电源输入反接保护、ESD保护（接口处）、过流保护（保险丝、PTC）。
• 可调试性： 放置必要的指示灯、测试点。
• 遵循手册： 严格参考所选用芯片（MCU, 摄像头, 电机驱动, 电源芯片）的官方 datasheet 和应用笔记推荐电路。

获取官方参考资料的途径：

1. NXP (原飞思卡尔) 官网： 搜索你所使用的 MCU 型号 (如 K60P144M100SF2)，在相关页面查找评估板 (Evaluation Board) 的原理图。例如，Tower System 或 Freedom Development Board 的原理图是非常好的参考。
2. 全国大学生智能车竞赛官网/论坛： 历届优秀参赛队伍通常会开源他们的硬件设计（包括原理图和 PCB）。这是最贴近实际比赛应用的参考资料（如逐飞科技、龙邱科技等供应商的方案通常基于比赛需求优化过）。
3. 开源硬件平台 (GitHub/Gitee)： 搜索 “智能车 摄像头 原理图” 或 “SmartCar Camera Schematic” 等关键词。
4. 知名供应商： 如逐飞科技、龙邱科技等为智能车竞赛提供核心板和模块的厂商，通常会提供配套的母板/底板参考原理图。查看他们的技术支持页面或购买的产品资料包。

重要提示： 原理图设计是硬件成功的基础。务必仔细设计，反复检查，特别是电源、接地、信号连接和保护电路。在画 PCB 之前进行充分的原理图仿真（电源、关键信号）和规则检查 (DRC) 是必要的步骤。祝你设计顺利！
