ad中pcb怎样测量距离

分享:

Altium Designer (AD) 中测量 PCB 上的距离,主要有两种常用且直观的方法:

? 方法一:报告测量距离 (Report Measurement Distance) - 最常用、最精准

  1. 打开 PCB 文件: 确保你当前在 *.PcbDoc 文件中工作。
  2. 启动测量命令:
    • 通过菜单: ReportsMeasure Distance
    • 通过快捷键: Ctrl + M (这是最常用的快捷键,强烈推荐记住)。
    • 通过右键菜单: 在 PCB 编辑区的空白处右键单击,选择 Measure Distance
  3. 选择第一个点/对象:
    • 移动光标到你想测量的起点?(如焊盘边缘、走线端点、过孔中心、板框顶点等)。Altium Designer 会智能捕捉到对象的关键点(中心、边缘、顶点)。
    • 当捕捉到你想要的位置时,单击鼠标左键确认第一个点。
  4. 选择第二个点/对象:
    • 移动光标到你想测量的终点?。
    • 同样,Altium Designer 会捕捉关键点,确认位置正确后,单击鼠标左键确认第二个点。
  5. 查看测量结果:
    • 完成第二个点的选择后,会立即弹出一个 Information 对话框,清晰显示测量结果:
      • Distance:两点之间的直线距离 (欧几里得距离)。
      • X Distance:两点在 X 轴方向上的差值 (ΔX)。
      • Y Distance:两点在 Y 轴方向上的差值 (ΔY)。
    • 对话框会持续显示,你可以继续点击其他点进行下一组测量,或者点击 Close 关闭。

? 方法二:使用“参考点”进行直接测量 (Direct Measurement with Reference Point) - 快速实时

  1. 设置参考点 (Set Reference Point):
    • 通过菜单: ViewGridsSet Reference Point (或者查找类似名称的选项,不同版本菜单位置可能略有差异)。
    • 通过快捷键: Shift + Ctrl + E (推荐记住这个快捷键)。
    • 光标会变成一个十字准星。
  2. 放置参考点:
    • 移动十字准星到你希望作为测量起点的位置?(同样可以利用对象捕捉)。
    • 单击鼠标左键放置参考点。放置成功后,该点通常会出现一个小的十字标记。
  3. 实时测量距离:
    • 放置参考点后,不要进行任何其他操作,直接移动你的鼠标。
    • 在 Altium Designer 主窗口底部的状态栏中,会实时显示以下信息:
      • 光标当前位置相对于参考点的 X 方向距离 (dX)
      • 光标当前位置相对于参考点的 Y 方向距离 (dY)
      • 光标当前位置相对于参考点的直线距离 (Distance)
      • 光标当前位置相对于参考点的角度 (Angle) (相对于水平轴)。
  4. 清除参考点:
    • 再次按下 Shift + Ctrl + E
    • 或者执行 ViewGridsClear Reference Point (或类似命令)。
    • 或者在放置参考点的位置右键单击并选择清除选项(如果可用)。

? 重要提示和技巧

  • 对象捕捉: 测量时务必确保对象捕捉功能是开启的(默认开启)。这能保证你精确地捕捉到焊盘中心、走线端点、过孔中心、板框顶点等关键位置,而不是随意点。注意光标形状的变化和提示文本。
  • 测量对象: 这两种方法本质上测量的都是两点之间的坐标差。你可以测量任何两个点之间的距离,无论它们是何种对象(焊盘、走线、过孔、丝印、板框等),只要你能精确捕捉到它们的点。
  • 单位切换: 测量结果显示的单位取决于你在 PCB 编辑器中设置的当前单位。按快捷键 Q 可以在毫米 (mm) 和密尔 (mil) 之间快速切换。状态栏上会显示当前单位。
  • 方法选择:
    • Ctrl + M (报告测量):最适合精确测量两个特定点之间的距离,并能清晰看到 X/Y 分量。
    • Shift + Ctrl + E (参考点):最适合快速检查多个位置相对于某个固定点的距离,或者在布局布线时需要实时了解光标离参考点的偏移。
  • 3D 测量: 上述方法主要测量的是 2D 平面(XY 平面) 上的距离。如果需要在 3D 模式下测量高度差(Z 方向),需要使用不同的视图和测量工具(通常在 3D 模式下查看器件的属性或使用专门的 3D 测量功能)。

? 总结: 对于日常 PCB 设计中的距离测量,Ctrl + M 是最常用和最可靠的方法。Shift + Ctrl + E 则提供了快速、实时的相对距离反馈。熟练掌握这两个快捷键将大大提高你的设计效率。

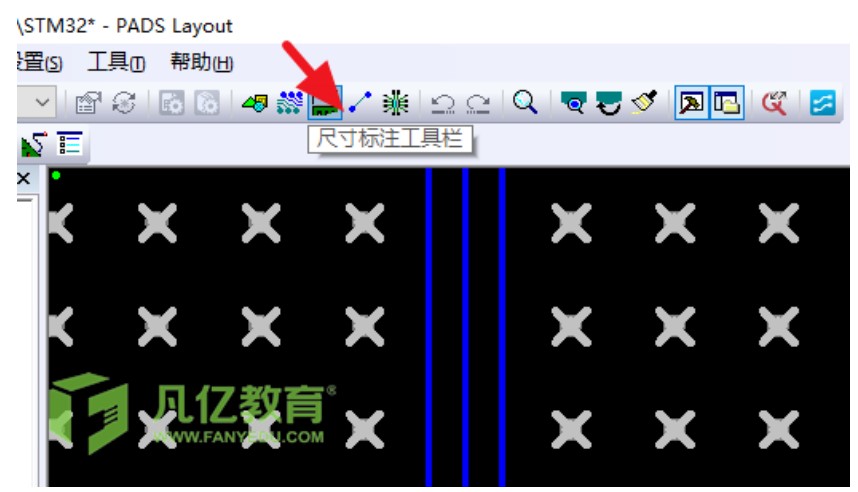

PADS Layout怎样测量距离

我们在进行PCB设计的时候,经常会需要测量器件到器件,线到线之间的距离,接下来就为大家讲解在layout测量距离的两种方法。

2022-11-11 09:23:41

嘉立创EDA专业版PCB距离测量操作

距离测量大体分两种: 一种是点到点距离测量,另一种是边到边距离测量(边缘间距的测量)。 1、点到点距离测量 注意:激活点到点距离测量命令需要在PCB空白地方右键打开“吸附”功能(快捷键

2023-03-31 08:05:02

PCB技术的距离测量介绍

距离测量大体分两种:一种是点到点距离测量,另一种是边到边距离测量(边缘间距的测量)。

2020-10-15 10:14:10

PCB设计怎样消除反射噪声

PCB设计怎样消除反射噪声

2019-08-17 20:31:00

为大家讲解在layout测量距离的两种方法

我们在进行PCB设计的时候,经常会需要测量器件到器件,线到线之间的距离,接下来就为大家讲解在layout测量距离的两种方法。

2022-11-11 09:19:26

AD的三种测量距离的方式

在AD主要有三种测量距离的方式:点到点的距离测量,菜单栏命令Reports→MeasureDistance,快捷键为“RM”或Ctrl+M。

2019-07-21 09:13:00

AD CAM文件如何测量距离

AD CAM文件是用于广告测量的一种工具和方法,帮助广告商了解广告效果和投资回报率。在AD CAM文件距离是一个重要的指标,可以帮助衡量广告影响力的范围和深度。本文将详细介绍AD CAM文件

2024-01-08 10:16:17

工业镜头测量的“工作距离”是什么?

工业镜头作为机器视觉系统的核心组件,在自动化生产、质量检测和精密测量等领域发挥着关键作用。其中,“工作距离”(WorkingDistance,简称WD)是一个至关重要的参数,它直接影响系统

2025-12-06 16:46:35

如何在PCB Pads 3D布局中使用测量命令

学习如何使用“测量距离”和“最小距离测量”命令在PCB垫3 d布局。

2019-10-31 07:02:00

怎样才能在Alitum PCB建库中将显示的测量值去掉?

各位大神,麻烦问问,在PCB建库怎样才能将显示的测量值去掉

fhdgxfvx 2019-08-15 00:45:05

PCB设计的爬电距离:确保电路板安全可靠

一站式PCBA智造厂家今天为大家讲讲什么是PCB设计爬电距离?PCB设计爬电距离的重要性。在电子制造业PCB设计是至关重要的一环。而在PCB设计,爬电距离是一个关键概念,直接关系到电路板

2024-09-26 09:39:42

pcb板边安全距离是多少合适?

的适宜范围以及其对电路设计的影响。 一、PCB板边安全距离的概念和背景 PCB即印刷电路板,在现代电子产品扮演着非常重要的角色。而PCB板边安全距离则是指PCB板上的电路与板的边缘之间的最小安全间距,这一概念的提出是为了确保电路的可靠性、

2024-01-17 16:38:07

pcb如何测量距离

打开Altium designer软件和pcb图,无论pcb图是否完工,我们都可以随时查看其大小,以便随时修改。

2019-06-04 17:08:39

如何理解PCB设计的爬电距离?

一站式PCBA智造厂家今天为大家讲讲PCB设计爬电距离要求与走线规则有哪些?PCB设计爬电距离要求与走线规则。在PCB设计,爬电距离和走线规则是关键的考虑因素,尤其是在高压电路和高频电路的设计

2024-08-15 09:23:16

怎样可以高效的自动pcb布线

怎样可以高效的自动pcb布线

2019-08-23 11:14:50

怎样把立创的PCB转成allegro的

怎样把立创的PCB转成allegro的

2023-04-03 10:02:37

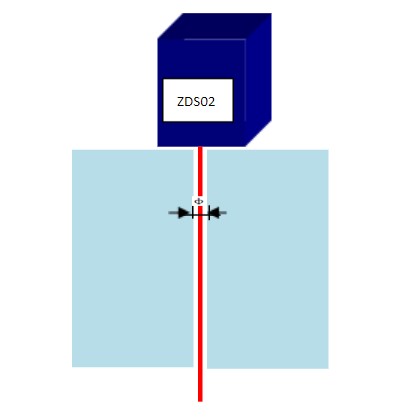

ZDS02单孔距离测量方案

ZDS02单孔距离测量方案 应用背景 在一些特殊保护的环境下,对被测物的测量只能通过一个孔径(如孔、管道……)测量,对防护措施要求十分严格。 检测方案 我们选择用ZDS02进行测量,因为这个传感器

2022-09-13 11:46:53

【Altium小课专题 第124篇】CAM文档Gerber如何测量距离

有时候将Gerber文件输出之后,需要去对于里面的元件跟元件,或者其他参数之间的距离需要进行测量,又是如何去进行的呢?1)打开输出的Gerber文件,在“分析”菜单栏,可以看到“测量”选项,如图

凡亿_PCB 2021-07-26 15:54:56

什么是电气间隙,什么是爬电距离PCB为什么要开槽?

什么是电气间隙,什么是爬电距离PCB为什么要开槽? 电气间隙是指在电气设备或电路,两个相邻的电极之间的最短距离。它主要用于防止因电气设备或电路元件之间的电荷迁移而引起的电气击穿。电气间隙的大小

2023-12-07 13:53:55

Altium Designer三种测量距离方式的区别

在AD主要有三种测量距离的方式:Ⅰ:点到点的距离测量,菜单栏命令Reports→MeasureDistance,快捷键为“RM”或Ctrl+M。 如依次点选中两个电阻的焊盘中心,可以测量出这两个焊

郑振宇altium 2019-10-29 14:24:33

怎样对LORA的通信距离进行测试呢

怎样对LORA的通信距离进行测试呢?其测试结果怎样

fdhsfagd 2022-02-21 06:41:08

详解pcb粗糙度测量,分享测量技巧

详解pcb粗糙度测量,分享测量技巧

2024-03-12 11:28:46

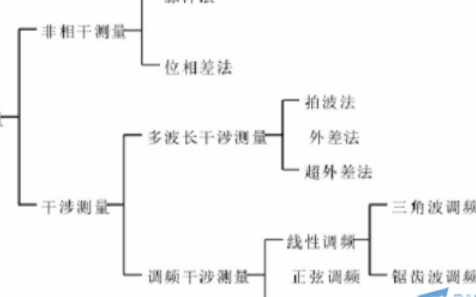

大量程、高精度的绝对距离测量方法

随着科学技术的不断发展,在很多领域对于绝对距离测量精度提出了更高的需求。绝对距离测量是精密工程测量发展的重要推动力,高精度和绝对测距的大范围特点, 具有重要的研宄价值和应用前景。quDIS是在绝对距离测量方法上具有独特的测量优势,为提高测量精度不断发展和进步。

2022-03-15 16:14:57

怎样去解决ADPCB芯片引脚之间间距太小的问题

怎样去解决ADPCB芯片引脚之间间距太小的问题?

wufan931111 2021-10-22 06:24:17

怎样计算PCB布线走线允许的最大长度?

怎样计算PCB布线走线允许的最大长度?走线太长了都有哪些影响呢?

adcmvp 2023-04-10 17:10:25

高压PCB设计:如何把控爬电距离和间隙距离

本帖最后由 松山归人 于 2021-4-14 17:11 编辑 详情见附件。高压PCB设计:如何把控爬电距离和间隙距离?当我是本科生时,我做了很多电化学蚀刻。我把它放在我的简历上多年,因为采访

张飞电子学院郭嘉 2021-04-14 16:18:14

怎样去检查低压差测量的误差问题?

怎样去检查低压差测量的误差问题?如何检测RFI?差分放大器共模抑制功能有帮助吗?

flowerddd 2021-04-29 06:14:01

PCB安全距离是多少

PCB安全距离是多少

xyz628 2021-04-26 06:18:59

PCB设计安规,电气间隙与爬电距离要点

有助于确保电子产品的质量和市场准入。本文主要针对PCB Layout的爬电距离、电气间隙和走线设计要求,做主要介绍。 电气间隙要求 根据测量的工作电压及绝缘等级,即可决定距离。 一次侧交流部分

jf_32813774 2023-11-03 11:16:11

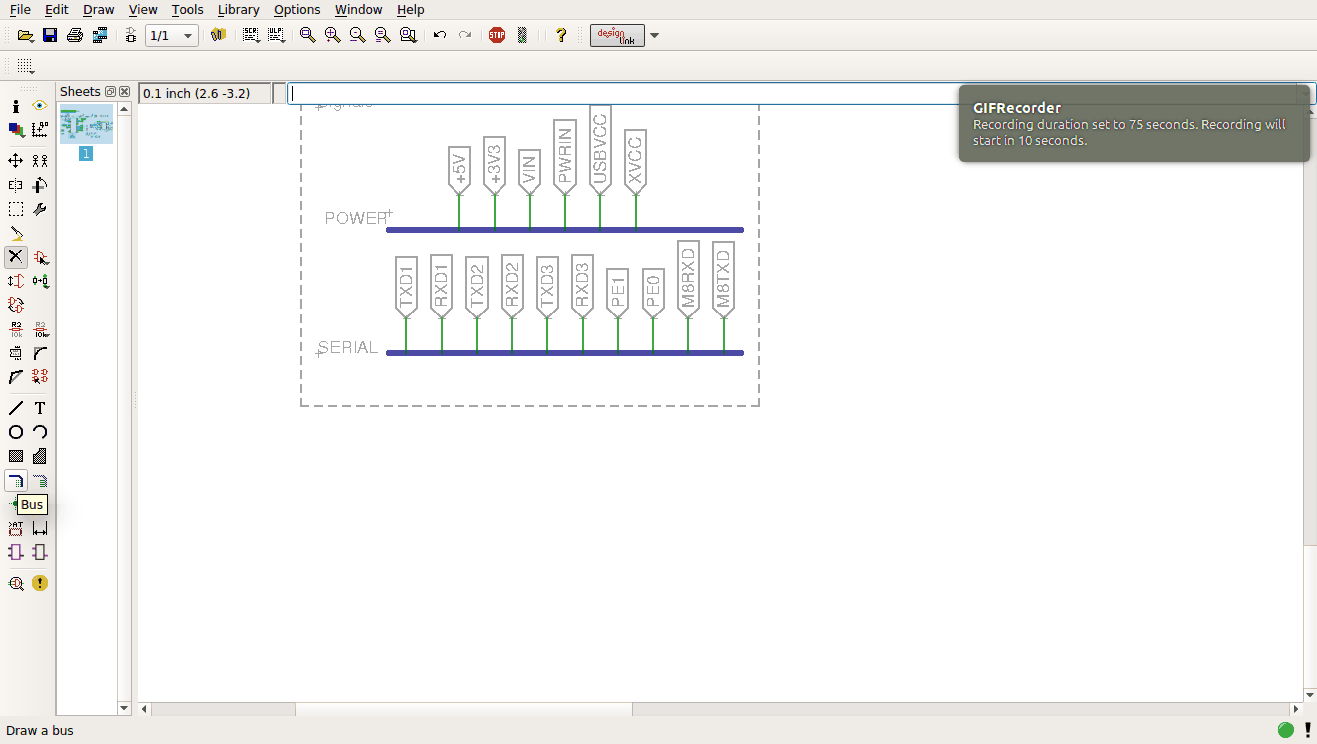

EAGLE CAD怎样做更简单的PCB设计
