关于蓝牙天线的 PCB 设计资源和文件下载，以下是为您整理的中文信息：
一、核心设计要点
-
天线类型选择
- 陶瓷贴片天线：体积小，适合紧凑空间（如耳机）
- PCB 倒 F 天线：成本低，需严格匹配电路（常用设计）
- 蛇形/曲流天线：节省面积，效率略低
- 外接弹簧天线：信号强，占用外部空间
-
PCB 设计关键
- **净空区**：天线区域下方所有层挖空（≥15mm x 5mm） - **阻抗匹配**：50Ω 传输线 + π型匹配电路（预留元件位） - **接地优化**：天线周边均匀铺地，避免铜箔裂缝 - **器件避让**：金属元件/电池距离天线 ≥5mm
二、免费资源获取渠道
-
芯片厂商参考设计
- Nordic：官网搜索「nRF52 Series HW Design Files」
- TI：下载「CC254x/CC2640 Reference Design」
- 乐鑫：ESP32-WROOM 模块设计包含天线布局
-
开源平台
- GitHub：搜索
bluetooth antenna pcb（如TI CC2650MODA设计） - 嘉立创开源广场：直接搜索“蓝牙天线”获取已验证工程
- GitHub：搜索
-
专业社区
- 电子工程世界：论坛「射频/无线」版块
- amobbs：搜索“蓝牙PCB天线设计”实战帖
三、设计工具支持
| 工具名称 | 天线设计功能 | 适用场景 |
|---|---|---|
| Altium Designer | 内置阻抗计算器+3D场仿真 | 专业级设计 |
| KiCad | 免费开源，需手动计算阻抗 | 爱好者/低成本项目 |
| Simbeor THz | 专业天线仿真（高阶用户） | 高频/复杂环境优化 |
四、避坑指南
-
量产前必做
- 使用矢量网络分析仪（VNA）测试天线驻波比（目标：2.4GHz频段 VSWR<2）
- 实境传输测试：障碍物环境下的通信距离验证
-
常见问题解决
- **信号弱**：检查净空区是否被覆铜入侵，匹配电路容感值错误 - **频偏严重**：PCB板材介电常数不稳定（优先选FR-4 TG130） - **功耗异常**：天线效率低导致发射功率被迫提升
建议优先下载芯片原厂参考设计（如Nordic的nRF52840 DK文件），其天线方案经过认证且提供Gerber文件，可快速导入EDA软件修改使用。对于复杂项目，使用Altium的3D电磁场仿真能减少70%以上的调试时间。
什么是PCB板载天线，PCB板载天线的介绍
和使用都不需要单独组装天线，不易触碰损坏且组装方便。这种PCB板载天线在WiFi模块、蓝牙模块、ZigBee等工作在2.4GHz频段的无线模
2021-07-27 17:10:21
什么是PCB板载天线，它的作用是什么
SKYLAB小编带大家了解一下板载天线的UART接口WiFi模块。 什么是PCB板载天线 板载天线直接利用PCB作为介质，将天线通过PCB工艺实现，测试和使用都不需要单独组装天线，不易触碰损坏且组装方便。这种PCB板载天线在WiFi模块、蓝牙模块、ZigBee等工作在
2021-06-13 10:24:00
【AD封装】2.4G PCB天线（量产用）
模块、ZIGBEE模块等单一频段的模块电路板上。优点:几乎不需要成本，一次调完就无需再次调试。缺点:只适合单一频段，如蓝牙，wifi。不同批次的PCB天线性能会有一定偏差。给出几款已经量产的2.4G天线：下载链接
h1654155730.0429
2019-08-16 19:55:57
Cadence教程分享PCB射频天线设计和版图创建技巧
使用 CAD 工具，此类工具可以帮助设计隔离结构、过渡结构，甚至可以为 PCB 设计印制天线。 如今，很难想象有哪种消费电子产品不包含天线，甚至连车库门开启器也可以通过蓝牙或 WiFi 与手机相连。每当有新的射频天线添加到 PCB 版图中，都会给射频
2022-05-05 16:50:06
浅谈PCB布局的天线设计
天线对周围环境敏感。因此，当PCB上有天线时，设计布局应考虑到天线的要求，因为这可能会极大地影响设备的无线性能。将天线集成到新设计中时应格外小心。甚至PCB的材料，层数和层厚度也会影响天线的性能
2021-01-27 12:29:29
PCB天线/FPC天线/LDS天线的优缺点
PCB天线大量应用于蓝牙模块、WIFI模块、ZIGBEE模块等单一频段的模块电路板上。 优点：成本很低，一次调试完无需再次调试。 缺点：适合单一频段，如蓝牙，WiFi。不同批次的PCB天线性能会有
一只耳朵怪
2021-02-20 14:08:35
从零开始：PCB贴片天线知识详解
无论是Wi-Fi、蓝牙还是LoRa应用，PCB贴片天线都扮演着重要角色。本文面向无射频背景的开发者，以通俗易懂的方式介绍贴片天线的基本原理，并通过具体案例引导读者完成从仿真建模到实物调试的全过程
2026-02-09 14:17:25
pcb天线怎么接外置 pcb天线和fpc天线比较
外置天线通常具有标准的 RF 接口，如 SMA、MMCX 或 U.FL 等。确保 PCB 天线和外置天线之间的接口类型匹配。
2024-02-23 15:39:28
PCB天线设计原理解析
PCB（Printed Circuit Board）天线是一种基于印刷电路板的无线通信设备，广泛应用于无线通信领域。本文将介绍PCB天线的设计原理，包括天线的基本概念、设计要素和常见的PCB天线类型
2024-04-03 11:00:25
天线PCB的设计与制造过程
天线PCB无线设备接收和传输信号，一直被广泛用于电信，随着5G网络的到来，越来越多的电子设备需要天线PCB通信，称为物联网（IoT）。
2019-07-31 14:08:50

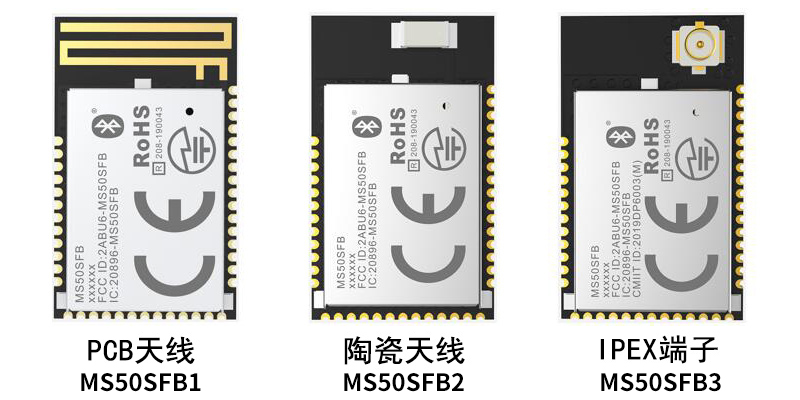

三种低功耗蓝牙模块天线：PCB天线、IPEX外接天线和陶瓷天线
