好的，PCB上设计SMA天线连接涉及射频设计的关键要素。以下是关键步骤和注意事项的中文说明：
核心目标：
- 将外部天线（通过SMA连接器）高效、低损耗地连接到PCB上的射频电路（如WiFi/BT模块、射频收发器）。
- 保持50欧姆的特征阻抗，以最小化信号反射和损耗。
- 确保稳固的机械连接和良好的接地。
关键设计要素和步骤
-
SMA 连接器选型与放置：
- 类型选择：
- 边缘安装： 最常用，SMA外壳固定在PCB边缘，中心导体焊接在顶层走线上。确保PCB边缘有足够空间和强度。
- 表面贴装： 适用于空间受限或非边缘位置。注意焊接可靠性和接地设计。
- 反极性： 根据需要选择标准SMA或RP-SMA。
- 封装/Footprint： 严格使用连接器数据手册提供的推荐封装。尺寸公差很关键。
- 放置位置：
- 尽量靠近射频模块的天线端口，缩短射频走线长度。
- 考虑外壳开孔位置和天线接入方向。
- 远离高速数字信号线、开关电源、晶振等潜在噪声源。
- 类型选择：
-
50欧姆微带线设计：
- 这是最关键的部分！ SMA中心引脚到射频模块天线端口之间的走线必须是精确的50欧姆微带线。
- 参数依赖：
- PCB叠层结构： 基板材料（常用FR4，高频应用用Rogers）、介电常数、铜厚（通常1oz或0.5oz）。
- 参考层： 微带线需要下方有一个连续的完整地平面作为参考。
- 目标阻抗： 50欧姆。
- 计算线宽：
- 使用微带线阻抗计算工具/公式（在线计算器、SI9000等）或电磁场仿真软件。
- 输入你的具体叠层参数（基板厚度H、介电常数Er、铜厚T），计算出所需的走线宽度W。
- 示例（FR4，Er≈4.2-4.5， H=1.6mm, T=35um）： 大约需要 ~3mm 宽度的走线才能达到50欧姆。线宽远比普通信号线宽得多！
- 走线要求：
- 尽量短而直！ 任何弯曲都必须使用圆弧或45度角，避免90度直角（会引起阻抗突变和不连续性）。
- 宽度恒定： 整个路径上保持计算出的精确宽度。
- 远离干扰： 与其他走线保持至少3倍线宽的间距。下方地平面必须完整，避免被分割线穿过。
- 层选择： 射频走线通常布在顶层，下方紧邻完整的地平面层（第二层）。
- 避免过孔： 尽量不要在射频路径上使用过孔（如果需要，必须精心设计，如接地过孔阵列）。
-
接地设计：
- SMA连接器接地：
- SMA的外壳必须通过多个过孔（至少4个，越多越好且均匀分布）低阻抗地连接到PCB的参考地平面。
- 焊盘设计应确保外壳焊接到大面积铜皮（通常是顶层铺铜），该铜皮通过密集的过孔阵列连接到内部地平面。
- 射频路径下方的地： 微带线正下方的地平面必须是连续、完整无分割的。
- 接地过孔阵列：
- 在射频走线两侧（距离约等于线宽），沿着走线方向，间隔< λ/10（或通常< 1mm），放置密集的接地过孔（Via Stitching），连接顶层铺铜（如果有）和所有内部地平面。
- 这些过孔将“困住”电场，减少辐射损耗，确保良好的参考地。
- 天线附近的接地： 根据天线的具体类型（如贴片天线、倒F天线），接地平面的设计会有特殊要求（如开槽、特定形状）。SMA的接地设计不能破坏天线自身的接地要求。
- SMA连接器接地：
-
SMA与微带线的过渡：
- 中心导体焊接： SMA中心导体的焊盘应直接与微带线末端连接。焊盘尺寸要精确匹配数据手册。
- 消除不连续性： 从SMA焊盘到微带线主体，应保持宽度平滑过渡（如有特殊设计），避免突然变化。切割PCB边缘时要平滑整齐。
- 外壳接地： 如前所述，SMA外壳必须通过大量过孔可靠连接到地平面。
-
天线选择与接口：
- SMA只是一个连接器。你需要选择具体的天线：
- 外接天线： SMA端口直接连接外部鞭状、橡胶棒状、平板等天线。
- PCB天线： SMA端口连接到PCB上集成的天线（如倒F天线、贴片天线）。
- 如果是PCB天线，微带线最终连接到天线的馈电点。此时SMA只是提供一个外部测试接口或可更换天线的选项。
- 确保天线的接口类型（公头/母头）、阻抗（50欧姆）和频率范围与你的设计匹配。
- SMA只是一个连接器。你需要选择具体的天线：
-
PCB布局的其他考虑：
- 丝印： 清晰标记SMA连接器类型（如“ANT”、“WiFi ANT”）和极性（如果使用RP-SMA）。
- 禁布区： 在射频走线周围和天线区域，禁止放置其他走线、元器件和铺铜（除非是天线设计的一部分）。保留足够的净空区。
- 测试点： 可在射频路径合适位置（如靠近芯片端或SMA端）预留50欧姆测试点，方便网络分析仪测试。
- 电源/地分割： 确保模拟/射频地与数字地之间采用合适的单点连接策略（如磁珠、0欧电阻、电容），避免数字噪声串入射频电路。SMA接地应与射频地直接相连。
-
仿真与调试：
- 仿真： 对于关键或高频设计，强烈建议使用电磁场仿真软件（如Keysight ADS, Ansys HFSS, CST）仿真SMA到天线馈电点的整个路径，包括连接器模型、微带线、过渡结构和天线馈电点。优化阻抗匹配和辐射特性。
- 矢量网络分析仪测量：
- 制作出PCB后，必须使用VNA测量S11（回波损耗/驻波比） 和 S21（插入损耗）。
- 目标： 在工作频率范围内，S11 < -10dB（驻波比 < 2:1），S21损耗尽可能小。
- 根据测试结果调整匹配网络（如π型、L型）或微调走线/接地设计。
总结关键点
- 精确50欧姆微带线： 计算线宽（依赖叠层），保持短、直、宽度恒定。
- 坚固低阻抗的SMA接地： 大量过孔阵列连接外壳到地平面。
- 连续完整的地平面： 射频走线下方的地必须完整。
- 接地过孔阵列： 沿射频线两侧密集排列。
- 最短化射频路径： 减少损耗和不连续性风险。
- 远离干扰源： 布局隔离。
- 仿真与VNA测试： 设计验证和迭代优化的关键。
注意事项：
- FR4在高频时损耗较大（>2-3GHz），介电常数公差也大。对于要求高的GHz级应用（如5G, WiFi 6E/7），考虑使用高频板材（如Rogers RO4003C）。
- SMA连接器和走线之间的任何小电容/电感（如焊点）都会影响阻抗，布局时要力求简洁紧凑。
- 首次设计建议参考成熟方案或评估板的设计。
遵循这些原则，并借助工具计算、仿真和测试，就能设计出性能良好的PCB SMA天线接口。
pcb天线怎么接外置 pcb天线和fpc天线比较
外置天线通常具有标准的 RF 接口，如 SMA、MMCX 或 U.FL 等。确保 PCB 天线和外置天线之间的接口类型匹配。
2024-02-23 15:39:28
如何在Hermes平台进行PCB+SMA联合仿真？
SMA转接头 是射频微波、天线和高速高频电路中经常用到的一种连接器，将SMA 3D结构组装到PCB上进行联合仿真，优化SMA PCB封装焊盘，回流地孔的排布，找到最佳阻抗匹配值，评估3D结构器件对指标的影响变的越来越重要。
2023-04-20 09:35:42
请问CC2530有带PCB天线的PCB参考设计吗？
我在TI官网上只找到了带SMA天线的PCB参考设计，不知道有没有带PCB天线的参考设计的啊？？？求解答啊
小幸运多幸运
2020-04-03 06:20:40
要进行蓝牙传导辐射测试，当前的天线为蛇形板载天线，天线需要外接SMA线，该如何接
蛇形天线是经过一个滤波电路接入芯片引脚，是直接同轴线直接接在R12电阻右端吗，我的传输线是I-PEX转SMA，I-PEX接口可以剪掉露出里面导线焊接到pcb上吗？因为对这方面不太了解，请指教
DerSohn
2021-09-24 10:45:36
SMA天线连接器是什么它有什么用
蜂窝和GPS（分别为900/1700 / 1800MHz和1.57542GHz）通常使用旧的标准。天线采用SMA公型，模块采用SMA母型。任何2.4GHz（蓝牙，ZigBee，WiFi和北欧）通通常都使用新的标准。
2019-08-05 17:02:31
什么是PCB板载天线，PCB板载天线的介绍
在上一篇的《PCB板载天线WiFi模块_SKYLAB UART接口WiFi模块》中，SKYLAB着重介绍了4款满足物联网近距离数据传输、智能控制的UART接口PCB板载天线WiFi模块。本篇
2021-07-27 17:10:21

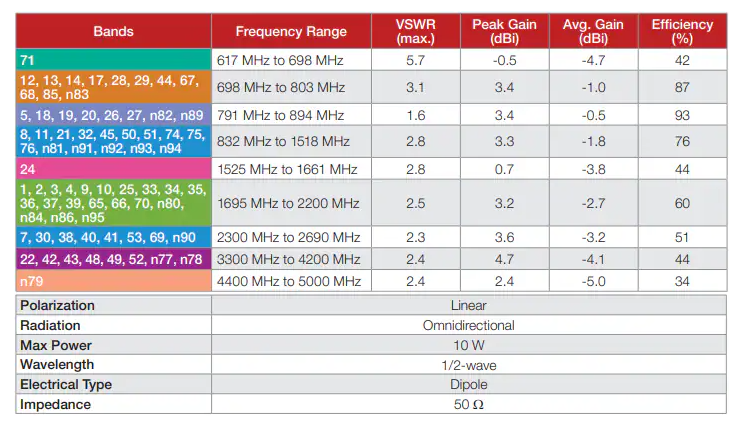

ANT-5GWWS6-SMA蜂窝Sub-6 5G天线技术解析与应用指南
TE Connectivity/Linx Technologies ANT-5GWWS6-SMA蜂窝Sub-6 5G天线是一款偶极、刀片式天线，适用于需要经济高效但功能强大的天线解决方案的5G
2025-11-07 11:11:47
【阿尔达科技便携式节能速热恒温电烙铁免费试用】焊接SMA天线座
` 本帖最后由 可乐丸子 于 2021-2-27 21:55 编辑 今天使用阿尔达科技的这款节能速热电烙铁焊接SMA天线座，由于原来天线座接头部分断了，板子是无铅板熔点比较高，先用风枪吹下损坏
可乐丸子
2021-02-27 21:52:50
浅谈PCB布局的天线设计
天线对周围环境敏感。因此，当PCB上有天线时，设计布局应考虑到天线的要求，因为这可能会极大地影响设备的无线性能。将天线集成到新设计中时应格外小心。甚至PCB的材料，层数和层厚度也会影响天线的性能
2021-01-27 12:29:29

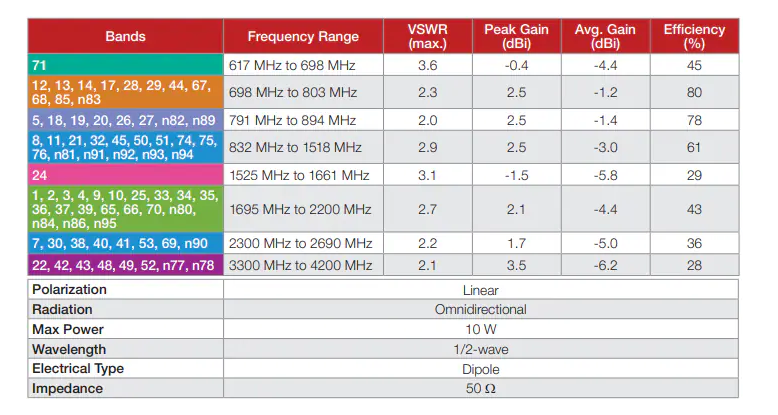

ANT-5GW-MMG2-SMA系列5G磁性蜂窝天线技术解析
