ad 从pcb生成网络表

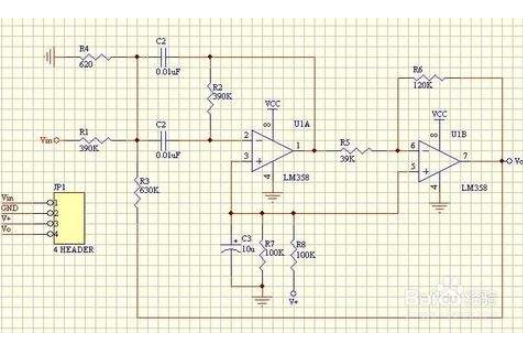

在 Altium Designer (AD) 中，从 已有 PCB 文件 生成网络表的过程称为 导出网络表。这与从原理图生成网络表不同，主要用于将 PCB 上的连接信息导出为标准格式文件（如 IPC-D-356, Wirelist 等），用于生产测试或与其他工具交互。

以下是详细步骤：

打开 PCB 文件：
- 在 Altium Designer 中打开你想要导出网络表的 .PcbDoc 文件。
访问导出菜单：
- 点击软件左上角的主菜单 文件(File)。
- 在下拉菜单中选择 导出(Export)。
- 在 导出(Export) 的子菜单中，选择 网络表(Netlist)...。
- (另外一种路径：有时你也可以在 报告(Reports) 菜单下找到 网络表状态(Netlist Status) 或类似选项，但导出标准网络表文件通常通过 文件(File) -> 导出(Export) -> 网络表(Netlist)... 完成)
选择网络表格式：
- 系统会弹出 导出网络表(Export Netlist) 对话框。
- 在 格式(Format) 下拉框中，选择你需要的网络表格式。常见的生产测试格式有：
  - IPC-D-356：业界标准的裸板测试格式（ASCII 文件）。
  - Wirelist：另一种常见的线网列表格式（ASCII 文件）。
  - Cadnetix, Calay, PADS, PCAD 等：特定 EDA 工具的网络表格式（如需要与其他工具交互）。
- 选择合适的格式（通常生产测试首选 IPC-D-356）。
配置选项（可选）：
- 根据选择的格式，对话框下方可能会显示该格式的 具体选项(Options)。
- 例如，对于 IPC-D-356，你可以配置包含哪些元素（如钻孔信息、阻焊层信息、测试点信息等）。根据你的生产或测试需求进行勾选。
- 勾选 包含网络名(Include Net Names) 通常是必须的。
- 对于测试点，勾选 包含测试点(Include Testpoints) 并选择所需属性（如 Top， Bottom， Fiducial 等）。
输出文件设置：
- 对话框会默认显示将要生成的网络表文件的路径和文件名（通常是 <YourPCBFileName>.<FormatExtension>，如 MyBoard.356）。
- 如果需要更改保存位置或文件名，点击 ... 按钮。
生成网络表：
- 配置好所有选项后，点击 OK 或 导出(Export) 按钮。
- Altium Designer 会基于当前 PCB 布局和布线信息生成网络表文件，并保存到你指定的位置。

重要注意事项：

用途： 此操作生成的是 基于物理 PCB 布局 的网络连接信息，主要用于 制造测试（如飞针测试、针床测试） 或与其他需要 PCB 物理连接信息的工具/系统交互。它不能用于反向生成原理图或更新原理图设计。
与原理图网络表的区别： 原理图生成的网络表（设计(Design) -> 工程的网络表(Netlist For Project) -> ...）代表的是 设计的逻辑意图。而从 PCB 导出的网络表代表的是 物理实现的连接结果。两者在理论上应该一致，但在设计同步问题或手动修改 PCB 后可能存在差异。IPC-D-356 正是用于验证物理实现是否与设计意图相符。
格式选择： 务必与你的 PCB 制造商或测试服务提供商确认他们需要哪种格式的网络表文件。IPC-D-356 是最通用和推荐的裸板测试格式。
输出文件： 生成的文件是纯文本文件（如 .356, .wrl 等），可以用文本编辑器查看其内容，包含网络名、连接点（焊盘、过孔）坐标等信息。
