关于LCD液晶屏的PCB（印刷电路板），以下是关键信息的清晰说明：
1. LCD模块的结构关系
- 液晶面板 (Glass Panel)：核心显示部件，内含液晶层、彩色滤光片及玻璃基板上的ITO透明电极。
- 驱动IC (Driver IC)：通常绑定在玻璃边缘（COG工艺），负责生成控制电压。

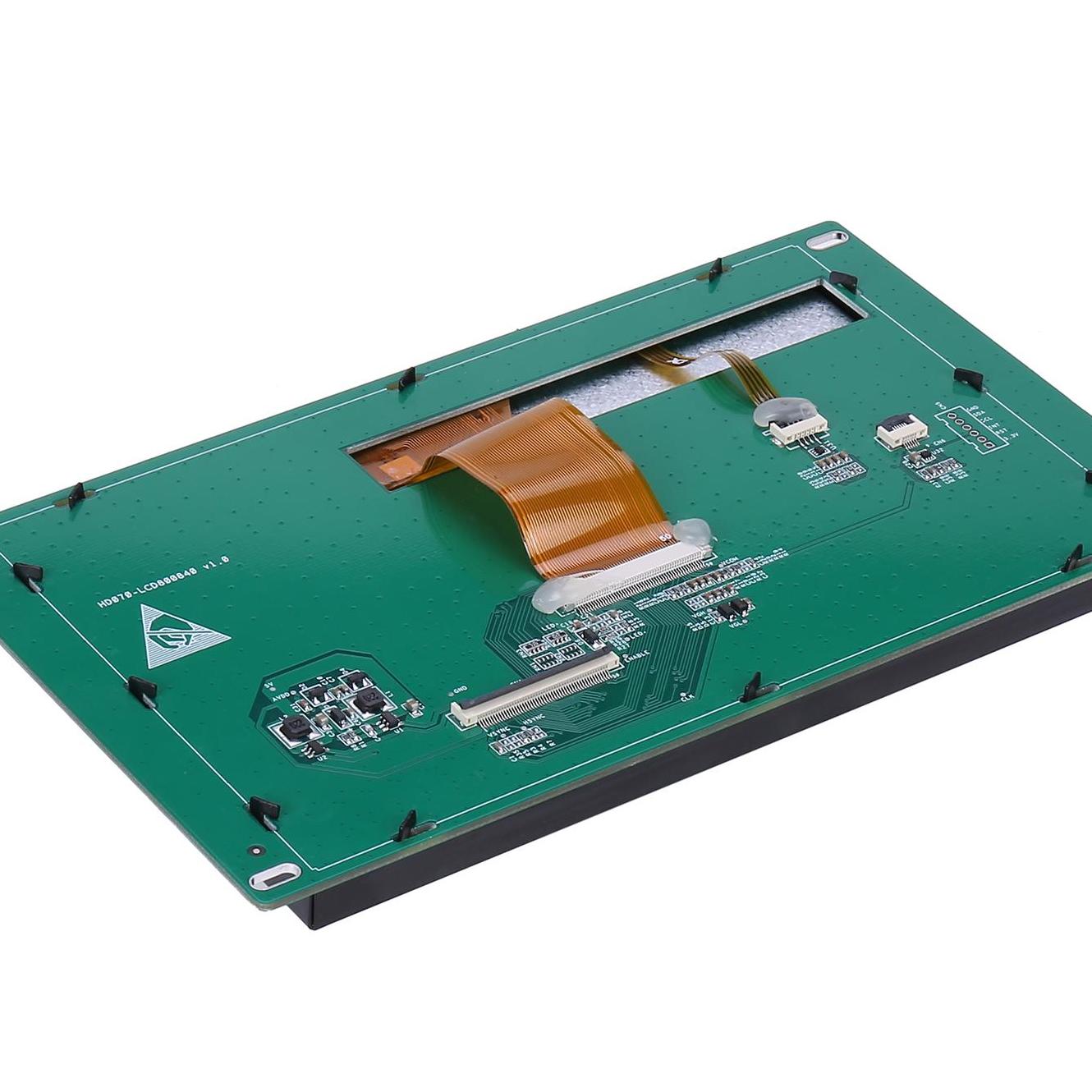

- PCB (印刷电路板)：
- 功能：为驱动IC提供电源、信号和控制逻辑。
- 位置：位于液晶模块背面或侧边，通过柔性电路连接面板。
2. PCB的核心作用
- 信号转换：将主控板（如MCU、CPU）的显示数据（RGB/LVDS等格式）转化为驱动IC可识别的时序信号。
- 电源管理：提供驱动液晶所需的稳定电压（如VDD、VCOM、背光供电）。
- 背光控制：通过升压电路驱动LED背光灯条（需恒流控制）。
- 接口枢纽：连接外部主控板与屏幕（常见接口：FPC排线、ZIF连接器）。
3. PCB上的关键元件
- 主控芯片：如Tcon (时序控制器)，解析输入信号并生成扫描时序。
- 电源芯片：DC-DC转换器（升压/降压）、LDO稳压器。
- 背光驱动：LED Driver IC（恒流驱动，支持PWM调光）。
- 被动元件：电容、电阻、电感（滤波/储能）。
- 接口插座：FPC连接器、针座（如40-pin、30-pin排线接口）。
4. 接口类型示例
| 接口标准 | 特点 | 常见应用 |
|---|---|---|
| RGB | 并行传输，引脚多 | 单片机屏、工控屏 |
| LVDS | 差分抗干扰，高速 | 笔记本、中大型屏 |
| MIPI | 串行低功耗，移动设备主流 | 手机、平板 |
| eDP | 嵌入式DisplayPort，高带宽 | 高端平板、笔记本 |
5. 设计/维修注意事项
- 阻抗匹配：高速信号线（如LVDS）需严格计算线宽/间距。
- ESD防护：接口处添加TVS二极管防静电击穿。
- 散热设计：驱动IC区域铺铜散热，避免高温影响寿命。
- 维修重点：
- 检查FPC排线是否松动氧化（酒精清洁）。
- 测量电源电压（如3.3V/12V）是否稳定。
- 背光故障时检测LED驱动输出（开路保护常见）。
6. 进阶概念
- COF (Chip on Film)：驱动IC绑定在柔性电路上，替代部分PCB功能，用于窄边框设计。
- Tcon集成：部分液晶屏将Tcon集成在PCB上，简化外部主控设计。
✅ 总结：LCD模块的PCB是驱动电路的物理载体，承担信号转换、电源分配和背光控制的核心任务。其设计直接影响屏幕稳定性与兼容性，维修时需优先排查供电、接口及关键IC状态。
【开源项目】ESP8266天气时钟功能及原理图介绍

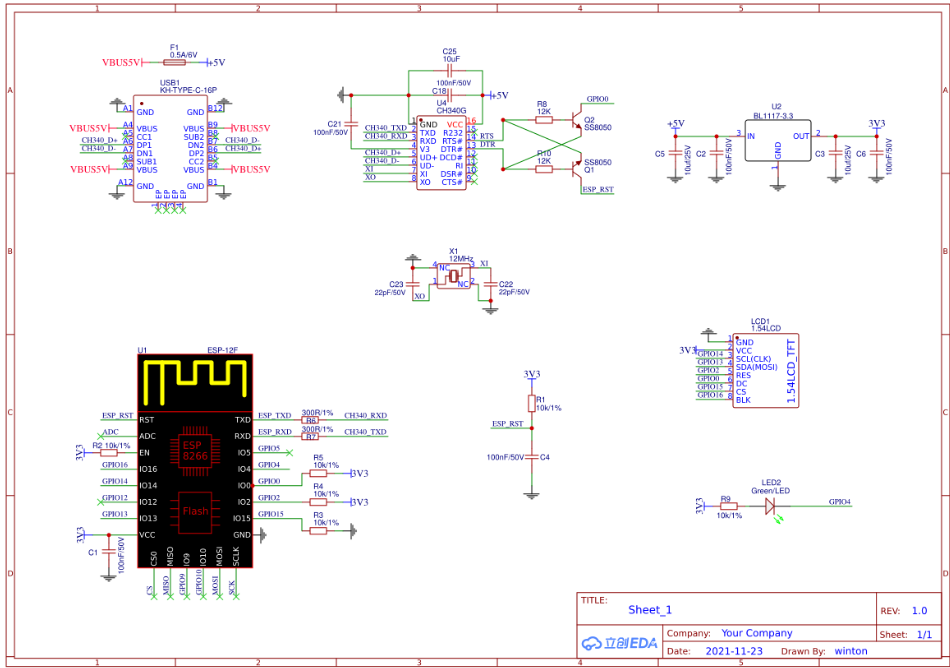

项目功能介绍 项目的相关功能的介绍和简介， 使用1.54寸，中景园的LCD液晶屏 PCB和原理图是自己简单设计的。电路很简单。 使用TYPE-C接口，供电和程序更新。 1.54的液晶也是排针端子，上下PCB采用铜柱链接。
