关于移远通信 BC95 系列 NB-IoT 模块的 PCB 封装信息，以下是关键要点和设计建议（请务必以官方最新文档为准）：
1. 封装类型
BC95 系列（如 BC95-G、BC95-B8 等）主要采用 LGA 封装（部分早期型号可能用邮票孔，但主流是 LGA）：
- LGA-68：68 个焊盘（引脚分布在底部，无侧边引脚）。
- 物理尺寸：典型尺寸为 16mm × 18mm × 2.2mm（长 × 宽 × 高），具体需查对应型号规格书。
2. 关键设计文件
必须从移远官网下载最新资源：
- 规格书（Datasheet）：包含机械尺寸、引脚定义。
- 封装设计指南（Hardware Design）：提供焊盘尺寸、布局、叠层建议。
- CAD 文件：推荐直接使用官方提供的 .dxf（2D 轮廓）或 .emn（3D 模型）文件。
- 下载途径：
Quectel BC95 产品支持页面
- 下载途径：
3. PCB 设计要点
- 焊盘尺寸：
- LGA 焊盘通常比模块焊盘稍大（外扩 0.1-0.2mm），具体值参考设计指南。
- 示例：焊盘长 1.8mm，宽 0.5mm，间距 0.6mm（以官方文件为准）。
- 天线区域处理：
- ANT 引脚下方需严格净空（禁止走线/铺铜），参考指南设计 50Ω 阻抗微带线。
- 散热焊盘：
- 底部中央有大面积接地焊盘，需在 PCB 上对应区域开窗并打过孔散热（孔径 0.3mm，间距 1mm）。
- 定位孔：
- 模块四角有定位孔，PCB 上需预留非金属化孔（直径 ≈1.5mm）。
4. 布局注意事项
- 远离干扰源：模块远离电源、高频信号、电机等噪声源。
- SIM 卡走线：短而直，加 ESD 保护器件，长度 ≤ 100mm。
- 电源滤波：
- VBAT 输入就近加 100μF + 0.1μF 电容（低 ESR）。
- 使用 ≥2mm 宽电源线，减少压降。
5. 生产与焊接
- 钢网开口：LGA 焊盘建议 1:0.9 比例开窗（防桥接又保证焊锡量）。
- 回流焊曲线：按无铅工艺要求（峰值温度 240-250℃）。
- X 光检查：LGA 焊接后需 X 光检测虚焊/桥接。
6. 重要提醒
- 型号差异：BC95-G（全球版）与 BC95-B8（中国版）封装可能不同，务必核对型号。
- 版本更新：移远可能优化封装设计，禁止依赖旧版封装图。
- 3D 验证：导入官方 STEP 文件检查与外壳的干涉。
获取步骤：
- 访问 Quectel官网 → 搜索 "BC95" → 选择具体型号。
- 下载 Hardware Design Manual 和 CAD Files（含 DXF/STEP）。

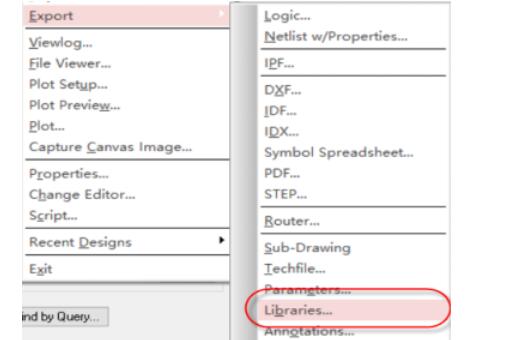

- 用 Altium Designer/KiCad 等工具导入文件生成封装库。
⚠️ 自行绘制封装易导致生产故障，强烈建议使用官方文件！
