以下是关于可调电阻（电位器）PCB封装的详细说明（中文）：
常见PCB封装类型及特点
-

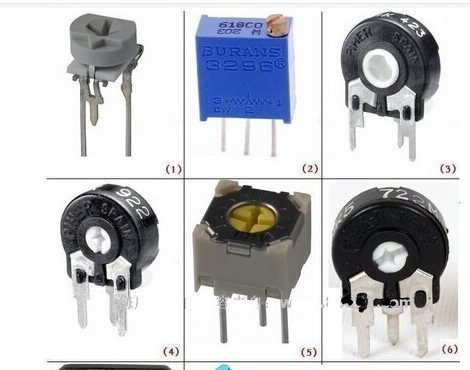

通孔直插式（THT）封装
- 引脚排列：3引脚（三角排列）
- 典型代号：
VR5(通用型，间距5mm)VR3.5(小型，间距3.5mm)Bourns_3224W(Bourns 3224系列)PV36W(Alpha常见封装)
- 特点：
- 中间引脚为滑动端，两侧为固定端
- PCB上需钻通孔，手工焊接友好
- 尺寸范围广：从微型（≈5x5mm）到大型（>20mm）
-
贴片式（SMD）封装
- 引脚排列：3引脚（外侧固定端，中间滑动端）
- 典型代号：
SMD_POT_TRIMPOT(通用SMD)Bourns_331x(Bourns 3310/3315系列)TC33X(常见立式贴片)RK09L(ALPS标准贴片封装)
- 特点：
- 无通孔，适合自动化生产
- 尺寸小巧（常见3x3mm至6x6mm）
- 引脚焊盘需按数据手册精确设计
关键设计要素
-

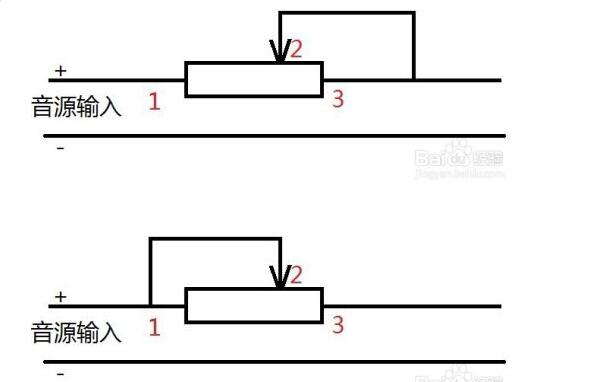

引脚顺序确认
- 标准引脚定义：
1 -- 固定端A（CCW端） 2 -- 滑动端（Wiper） 3 -- 固定端B（CW端） - 封装设计时需标注引脚1位置，避免反接（建议增加方向标记◆）
- 标准引脚定义：
-
金属外壳接地
- 金属外壳电位器需设计额外接地焊盘（通常为顶部方形焊盘）
- 符号示例：
METAL_CASE或SHIELD
封装命名建议
封装库推荐命名规则：
[品牌]_[系列]_[尺寸]
示例：
- Bourns_3296W_Vertical // 立式安装
- ALPS_RK09L_Horizontal // 卧式安装
- Vishay_T73_SMD // 贴片封装实物与封装对照图
THT典型封装（顶视图）
┌───────┐
│ │
● ◎ ● → 引脚：1(CCW) - 2(Wiper) - 3(CW)
└───────┘ ◎=金属外壳接地焊盘
SMD封装（底视图）
┌───────┐
│ ◼ │ ◼ = 方向标记
├───┬───┤
● ● ● 引脚排列：1 | 2 | 3
└───┴───┘ (从标记侧开始)重要注意事项
-
尺寸验证：务必根据具体型号（如Bourns 3296W/Vishay T93YA）的数据手册核对：
- 引脚间距（Pitch）
- 安装孔径（THT）
- 焊盘尺寸（SMD推荐比引脚大0.2mm）
-
旋转方向标识：在PCB丝印层添加旋钮调节方向箭头（顺时针/逆时针）
-
功率限制：普通贴片电位器功率≤0.25W，大功率需选特殊型号
✅ 最佳实践：在KiCad/EAGLE库中直接导入制造商提供的
.step模型进行3D验证，避免机械干涉问题（如周围元件高度冲突）。
建议最终确认封装前使用游标卡尺测量实物，或从LCSC/Mouser等平台下载官方封装文件。
