eda工具是什么？常用eda工具的性能对比

好的，我们来详细解释一下EDA工具以及常用工具的性能对比。

一、EDA工具是什么？

全称： 电子设计自动化
定义： EDA工具是一类应用于电子系统设计、仿真、分析、验证和制造准备的专用软件集合。
核心作用： 帮助工程师高效、准确地设计复杂的电子系统（从单个芯片到大型印刷电路板乃至整个电子设备），代替了传统繁琐的手工绘图和计算。
应用范围：
- 集成电路设计： (IC Design) - 设计芯片（CPU， GPU， Memory， Analog/RF IP， ASIC， SoC 等），从晶体管级、门级、RTL级到系统级的设计、仿真、验证、物理实现、测试等。
- 印刷电路板设计： (PCB Design) - 设计主板、显卡、各类控制板卡等。
- 可编程逻辑器件设计： (FPGA/CPLD Design) - 设计基于FPGA/CPLD的逻辑电路。
- 系统级设计： - 多芯片集成封装（SiP）、系统建模与仿真等。
核心功能模块：
- 设计输入： 原理图绘制、硬件描述语言输入。
- 仿真与验证： 电路级仿真（SPICE）、数字逻辑仿真、时序分析、功能验证、形式验证等。
- 综合与优化： 将高级描述（如RTL）转换为门级网表，并进行优化。
- 布局布线： (Place & Route, P&R) - 将设计元素（晶体管、门、模块）放置在芯片或电路板的物理位置上，并进行布线连接（芯片设计中的后端物理实现）。
- 物理验证： 检查设计是否符合制造规则（DRC - 设计规则检查）、电路连接性是否正确（LVS - 版图与原理图一致性检查）、电气规则是否满足（ERC - 电气规则检查）。
- 测试生成： 生成测试芯片或电路板制造缺陷所需的测试向量。
- 制造输出： 生成光刻掩膜版（用于芯片制造）或Gerber文件（用于PCB制造）。

总结来说：EDA工具是电子工程师开发硬件产品的“现代化武器库”，贯穿了电子产品从设计构想到最终制造的整个流程。

二、常用EDA工具及其性能对比

EDA市场由几大巨头主导，不同领域的工具各有侧重。这里重点比较在前端设计、仿真验证、后端实现、数字验证以及电路板设计领域的主流工具。

分类	工具名称 (供应商)	核心功能与优势	性能特点与适用场景	主要竞争者/适用领域
前端设计与仿真	Cadence Virtuoso	IC设计基石。强大模拟/混合信号设计平台。集成Spectre (SPICE仿真器), ADE环境, 版图编辑, 物理验证。深度定制支持。	优势: AMS设计标杆, 工艺支持全(FinFET, GAA等), 定制化能力强。劣势: 入门门槛高, 许可成本高。场景: 高性能模拟/RF/AMS IC设计, 定制数字。	Synopsys Custom Compiler Keysight ADS (RF领域)
	Synopsys HSPICE, FineSim	高精度SPICE仿真器。工业标准精度，特别擅长纳米级效应、可靠性分析（老化、EM）。FineSim加速大电路仿真。	优势: 黄金标准精度，覆盖全面分析。劣势: 全精度仿真慢。场景: 关键路径分析、单元库特性化、可靠性验证。	Cadence Spectre Mentor/Siemens Eldo
数字设计与验证	Synopsys VCS	高性能数字仿真器。编译型，速度快。支持SV/UVM为主流验证方法学。强大的调试能力。	优势: 性能领先 (编译速度&运行速度)，生态成熟。场景: 大型SoC验证主流选择。	Cadence Xcelium
	Cadence Xcelium	高性能数字仿真器。编译型，积极优化性能。原生支持多种验证语言和方法。	优势: 性能追赶VCS，有时特定设计更快。集成Incisive/XRM验证IP生态。场景: 大型SoC验证，尤其Cadence流程用户。	Synopsys VCS
逻辑综合与实现	Synopsys Design Compiler / Fusion Compiler	逻辑综合和物理综合领导者。DC是标准逻辑综合器，FC是RTL-to-GDSII平台。深度优化引擎 (面积/功耗/性能)。先进工艺支持优异 (3nm及以下)。	优势: 优化质量高，先进工艺支持最好，工具链整合度高。场景: 高性能/低功耗ASIC/SoC设计，先进工艺项目首选。	Cadence Innovus, Genus Siemens EDA Fusion Compiler
	Cadence Genus / Innovus	Genus是逻辑综合器，Innovus是物理实现工具。两者配合紧密。算法创新快，优化能力强，特别在中等成熟度工艺有时有优势。	优势: 优化能力强，运行速度有时更快，路线图激进。场景: ASIC/SoC后端实现，成熟工艺效率高，挑战Synopsys市场。	Synopsys DC, FC
	Siemens EDA (原 Mentor) Questa, ModelSim	功能验证工具。Questa为高端平台(ModelSim升级版)，支持混合HDL/SV/UVM仿真。	优势: 经典易用 (尤其ModelSim)，调试界面好，中小规模性价比高。场景: FPGA设计，中小型ASIC/IP验证，教育市场广泛。	VCS, Xcelium
	FPGA工具 AMD/Xilinx Vivado Intel Quartus Prime	FPGA设计全流程平台。提供从设计输入、综合、实现、仿真、调试到编程的一体化环境。	优势: 针对自家FPGA深度优化，易用性较好，调试工具整合度高。劣势: ASIC能力弱，依赖特定硬件。场景: FPGA原型验证，直接FPGA应用开发。	N/A

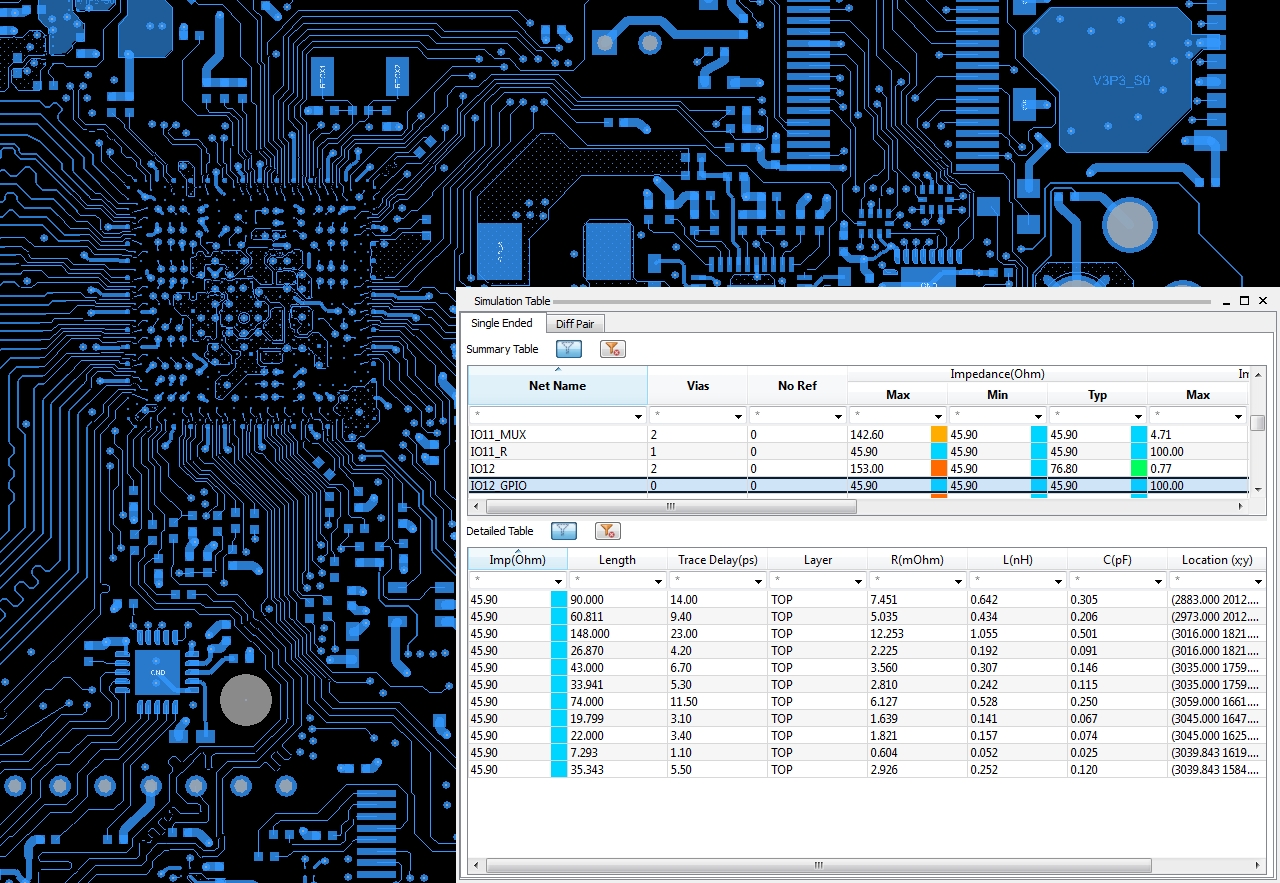

电路板设计	Cadence Allegro / OrCAD	Allegro: 高端PCB设计，超复杂/高速板领导者。集成Sigrity做SI/PI分析。 OrCAD: 中低端原理图到低密度PCB。	优势: 复杂板、高速设计能力最强，生产衔接好。场景: 服务器主板、高端显卡、通信设备主板等。	Altium Designer Mentor Xpedition
	Siemens EDA Xpedition, PADS	Xpedition: 高端PCB/MCM/SiP设计平台，复杂互连管理强。 PADS: 中端PCB设计，应用广泛，学习曲线平缓。	优势: Xpedition - 复杂系统板/MCM/SiP强项，流程化管理好。 PADS - 入门进阶平衡性好。场景: 企业级复杂电子系统，消费类到工业类PCB。	Cadence Allegro Altium Designer
	Altium Designer	全栈一体化桌面级平台。将原理图、PCB、3D设计、嵌入式开发整合。易学易用性优秀。	优势: 易用性标杆，功能全面，性价比较高。劣势: 超复杂/超高速板不如Cadence/Siemens顶尖工具。场景: 中小型企业、创客、教育、消费电子等主流PCB设计。	Cadence OrCAD+Allegro Mentor PADS
	KiCad EDA	开源免费 PCB设计工具。社区驱动，功能不断增强。	优势: 完全免费开源，跨平台，社区活跃。劣势: 处理超大超复杂板/高速信号/复杂规则约束能力有限。场景: 教育、爱好者、开源硬件、初创公司原型开发、简单到中等复杂度PCB。	商业软件的低成本替代品

关键性能指标对比总结

模拟/混合信号设计：
- 领导者： Cadence Virtuoso。 行业标准，工艺支持最先进，定制能力无敌。Synopsys Custom Compiler是强力竞争者。
- 精度/可靠性仿真： Synopsys HSPICE / FineSim 是黄金标准。Cadence Spectre也广泛使用。
数字前端仿真与验证：
- 性能/生态领导者： Synopsys VCS。 大型SoC首选。Cadence Xcelium性能紧追，有特定优化优势。
- 易用性/性价比/FPGA/Flexibility: Siemens EDA Questa / ModelSim / Aldec Riviera-PRO。 Vivado/Quartus内嵌仿真器适合FPGA流程。
逻辑综合与后端实现：
- 先进工艺/优化质量/整合度： Synopsys Design Compiler + Fusion Compiler。 7nm及以下主导地位明显。
- 性能/追赶者： Cadence Genus + Innovus。 优化算法创新快，在成熟节点性能有时更优。
- FPGA实现： Vivado / Quartus Prime 各自为政，针对自家芯片深度优化。
印刷电路板设计：
- 超复杂/高速/生产级： Cadence Allegro （集成OrCAD原理图）、Siemens EDA Xpedition。军工、数据中心、高端消费电子首选。
- 主流易用/性价比之选： Altium Designer。 功能覆盖广，用户口碑好，桌面流程典范。
- 开源/教育/低成本： KiCad EDA。 进步巨大，挑战中低端市场。

选择工具时的考虑因素

设计目标： 是做ASIC、FPGA、Analog、RF、混合信号SoC还是PCB？复杂度如何（规模、速度、功耗）？目标工艺节点？
技术成熟度/需求： 是否需要支持最先进的3nm FinFET/GAA工艺？高速信号SerDes速率要求？
预算与授权： EDA工具（尤其是高端IC工具）授权费用极其昂贵。评估总体拥有成本（工具、支持、培训）。
流程整合： 各厂商的全套工具链内部集成度往往优于混用不同供应商的工具，数据交换更流畅。
团队技能与学习曲线： 现有团队熟悉哪套工具？新工具的学习成本和培训需求多大？
技术支持与生态系统： 供应商的技术支持水平？IP生态（如验证IP库）是否丰富？与其他工具（如PDK, 制造厂工具）的配合度？
特殊需求： 是否需要强大的射频设计能力？系统级封装（SiP）设计？特定的分析方法？

国内情况补充

华大九天： 中国领先的EDA公司，在全定制IC设计（类似Virtuoso）、平板显示面板设计、晶圆制造EDA领域有成熟工具。尤其在模拟设计和平板领域竞争力强，在数字设计方面也在积极发展。
概伦电子： 在器件建模、SPICE仿真、存储设计EDA方面有特色产品。
广立微： 在可测试性设计（DFT）、良率分析与提升、电性监控方面有优势。
芯华章： 专注于硬件仿真、FPGA原型验证、形式验证等数字验证领域。

结论

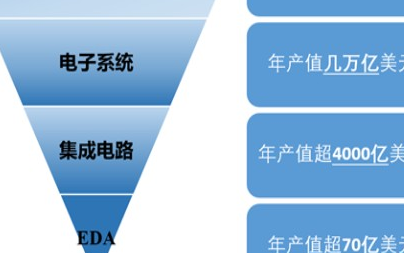

EDA工具是现代电子工业的基石，没有这些工具，设计今天复杂的芯片和电子产品是根本不可能的。不同工具在性能、功能深度、易用性、适用场景、成本上差异巨大。在选择工具时，必须紧密结合项目的具体需求（做什么、多复杂、什么工艺）、可用资源（预算、人才、时间）和长远发展（流程整合、技术升级）来综合判断。“最好”的工具不存在，最合适的工具才是成功的关键。对于大型项目，往往需要组合使用多个供应商的顶级工具。而对于学习、小项目或初创公司，Altium Designer或KiCad通常是PCB设计的经济高效起点。
