EDA技术的基本概念是什么？未来发展趋势如何？

EDA（Electronic Design Automation，电子设计自动化）技术是用于设计复杂电子系统（如集成电路、印刷电路板）的软件工具的总称。其核心是用计算机辅助完成电子产品的设计、仿真、验证和制造流程，极大地提升了设计效率和可靠性。

一、EDA技术的基本概念

核心定义：
- 利用计算机软件完成电子系统从设计构思到物理实现的全流程。
- 覆盖逻辑设计、电路仿真、版图布局、物理验证、测试生成等环节。
核心功能：
- 设计输入：硬件描述语言（如Verilog、VHDL）或图形化输入。
- 逻辑综合：将高级语言描述转换为门级电路网表。
- 仿真验证：
  - 功能仿真：检查逻辑正确性。
  - 时序仿真：分析信号延迟和时序约束。
  - 物理验证：DRC（设计规则检查）、LVS（版图 vs 原理图一致性检查）。
- 版图设计：晶体管级物理布局布线。
- 可测试性设计：插入扫描链等结构，提升芯片可测试性（DFT）。
应用层级：
- IC设计（数字、模拟、射频芯片）
- PCB设计（复杂电路板）
- 系统级设计（SoC集成、异构计算）

二、EDA技术的未来发展趋势

AI驱动的EDA：
- 自动优化设计：机器学习优化布局布线（如强化学习用于P&R）、功耗预测。
- 智能调试：AI快速定位设计错误根源，减少迭代时间。
- 生成式设计：AI自动探索设计空间（如生成电路拓扑）。
云原生与云端EDA：
- 弹性算力：分布式仿真/验证（如AWS/Azure部署EDA工具链）。
- 协同设计：全球团队实时协作设计，版本云端管理。
- SaaS模式：按需付费降低使用门槛（如Cadence OnCloud）。
系统级与多物理场仿真：
- 跨领域协同：电磁/热/力多物理场耦合仿真（如芯片-封装-系统协同分析）。

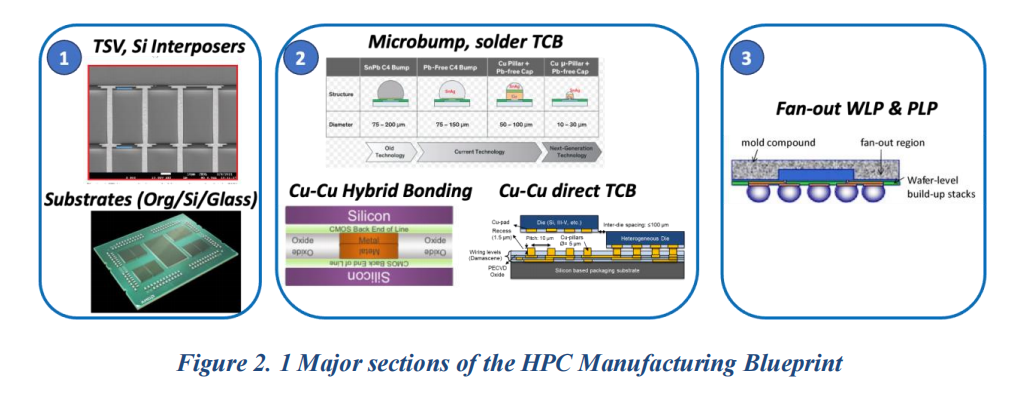

- 3D-IC设计工具：支持Chiplet集成、硅中介层设计、TSV规划工具（如Synopsys 3DIC Compiler）。
开源EDA生态崛起：
- 开源工具链：如OpenROAD（自动RTL-to-GDSII）、Verilator仿真器。
- 降低创新门槛：高校/初创公司可低成本启动芯片设计。
- 政府支持：美国DARPA OpenROAD、中国“一生一芯”计划推动开源EDA。
安全与可靠性增强：
- 硬件安全验证：嵌入安全模块（PUF/TRNG）的自动化设计。
- 抗老化设计：预测电路寿命，自动插入老化缓解结构（BIST、冗余）。
- 汽车/航天级高可靠性EDA工具（ISO 26262功能安全验证）。
Chiplet集成支持：
- UCIe标准工具化：自动化Chiplet接口设计、互连拓扑优化。
- 异构封装设计：2.5D/3D堆叠的跨工具链协同（Cadence Integrity 3D-IC）。
- 供应链管理：集成Chiplet供应商库并验证第三方IP兼容性。

总结

EDA的核心是提升电子系统设计效率，未来将向AI智能化、云端协同化、多物理场系统化演进，支撑摩尔定律延续和“超越摩尔”创新。尤其在全球半导体竞争背景下，EDA自主可控（如华大九天、概伦电子等国产工具）成为关键战略领域，据SIA数据，2023年全球EDA市场规模达140亿美元，中国增速达17%（ICCAD数据），技术进步与生态建设将持续加速。
