好的，关于 JTAG PCB板，可以从以下几个方面理解：
-
基本概念：
- JTAG： 是一种国际标准（IEEE 1149.1），全称是 联合测试行动组。它定义了一种边界扫描测试架构，主要用于：
- 电路板生产测试 (ICT)： 测试PCB板上器件焊接是否正确（短路、开路）、器件功能是否正常。
- 系统调试 (Debug)： 调试处理器、FPGA、CPLD、微控制器等复杂可编程器件（访问内部寄存器、内存、单步执行）。
- 编程/烧录： 对板上的Flash、FPGA、CPLD、微控制器等器件进行编程（烧写固件）。
- PCB板： 印刷电路板，电子元器件的载体。
- JTAG PCB板： 简单说，就是在PCB设计上实现了JTAG接口标准的电路板。这块板上包含必要的JTAG硬件（如测试访问端口
TAP控制器）和物理连接器。
- JTAG： 是一种国际标准（IEEE 1149.1），全称是 联合测试行动组。它定义了一种边界扫描测试架构，主要用于：
-
JTAG在PCB上的体现：

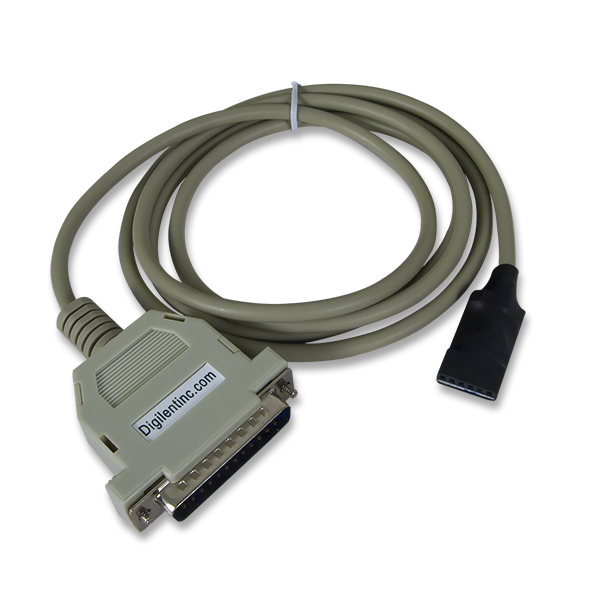

- JTAG Header/连接器： PCB板上需要设置一个物理连接器（通常是排针或密度较高的连接器），用于连接JTAG调试器（如USB Blaster, J-Link, Xilinx Platform Cable等）。常见的标准是10针、14针或20针（ARM Cortex调试常用）。
- JTAG信号线： PCB板上需要为以下核心JTAG信号预留走线：
TCK：测试时钟。由调试器提供。TMS：测试模式选择。控制JTAG状态机。TDI：测试数据输入。数据从调试器输入到目标器件链。TDO：测试数据输出。数据从目标器件链输出到调试器。TRST：测试复位（可选，但强烈推荐）。异步复位JTAG TAP控制器。VREF：目标板参考电压（可选但重要）。用于电平匹配。GND：接地。通常需要多个GND连接以保证信号完整性。
- 目标器件支持： PCB板上的关键可编程器件（CPU, FPGA, CPLD, 复杂ASIC）必须具备JTAG接口（符合IEEE 1149.1标准），并连接在JTAG链路上。
- JTAG链： 如果板上有多个支持JTAG的器件，它们通常会被串接成一个
JTAG链：前一个器件的TDO连接到下一个器件的TDI。调试器通过TDI输入数据，经过链上所有器件，最后从链尾器件的TDO输出。
-
PCB设计要点：
- 位置： JTAG连接器应放置在PCB边缘或易于访问的位置，方便调试器连接，并考虑与关键目标器件的布线距离。
- 走线： JTAG信号（特别是
TCK）属于相对高速的信号（即使速度不高）。设计时需考虑：- 阻抗匹配： 尽量保持走线特性阻抗一致（通常50欧姆或接近）。
- 串扰： 避免与高速噪声源（如时钟线、开关电源）平行长距离走线。必要时用地线隔离。
- 长度匹配： 对于长距离或高速应用，
TDI/TDO/TMS/TCK走线长度应大致相等，减少时序偏移。
- 电源/GND： 确保JTAG连接器和目标器件的电源/GND连接可靠、低阻抗。
VREF是目标板电压，调试器通过它知道逻辑电平（如1.8V, 3.3V），必须连接准确。 - 上拉/下拉电阻： 根据器件手册要求，通常需要在
TMS、TDI、TRST（如果使用）等信号线上添加适当的上拉或下拉电阻，确保初始状态稳定。 - 测试点： 在关键JTAG信号线上放置测试点，方便生产测试或调试时探测。
- ESD保护： 在JTAG连接器信号线入口处可考虑加入ESD保护器件（TVS管等），防止接口插拔时静电损坏器件。
-
主要用途（JTAG PCB板存在的意义）：
- 硬件调试： 工程师连接JTAG调试器，可以下载程序、设置断点、单步执行、查看/修改寄存器和内存内容，是嵌入式系统开发的必备手段。
- 生产测试： 利用边界扫描功能，测试PCB板上器件的连接性，极大地提高测试覆盖率和效率，特别是对于高密度、引脚在底部的BGA封装器件。
- 固件更新/编程： 通过JTAG接口烧录Flash、配置FPGA/CPLD、给微控制器下载程序。
- 故障诊断： 当产品出现问题时，JTAG是深入诊断硬件和底层软件状态的关键工具。
总结：
JTAG PCB板就是指物理上包含了JTAG接口硬件（连接器、信号走线）和相关支持电路（上拉、电平匹配等），并且板上的关键可编程器件支持并连接在JTAG链路上的印刷电路板。它是实现电路板生产测试、系统调试、编程烧录和故障诊断等核心功能的基础硬件平台。良好的JTAG PCB设计对于提高开发效率、生产良率和产品可维护性至关重要。
ARM的JTAG调试结构
JTAG是Joint Test Action Group的缩写，是IEEE 1149.1标准。使用JTAG的优点：JTAG的建立使得集成电路固定在PCB上，只通过边界扫描便可以被测试。
2020-08-27 14:18:48
什么是JTAG？用途是什么
JTAG是1980年代开发的用于解决电子板制造问题的IEEE标准（1149.1）。如今，它可以用作编程，调试和探测端口。但是首先，让我们看看JTAG的最初用途，边界测试。
2022-10-17 17:46:36
ARM的JTAG接口基础知识
JTAG是Joint Test Action Group的缩写，是IEEE 1149.1标准。使用JTAG的优点：JTAG的建立使得集成电路固定在PCB上，只通过边界扫描便可以被测试。在ARM7TDMI处理器中，可以通过JTAG直接控制ARM的内部总线、I/O口等信息，从而达到调试的目的。
2020-07-20 14:46:30
JTAG的基础知识
JTAG是一种IEEE标准用来解决板级问题，开发于上个世纪80年代。今天JTAG被用来烧录、debug、探查端口。当然，最原始的使用是边界测试。
2024-11-15 10:02:41
PCB电路板专用激光打标机
2026-04-08 09:45:11
jtag接口和swd接口区别
它们都可以用于嵌入式设备调试，但在设计、功能和性能方面存在一些区别。以下是关于 JTAG 和 SWD 接口的详细比较。 1. 接口定义和适用性 JTAG 接口是一种标准化的串行接口，最初用于测试电路板
2023-12-07 15:29:41

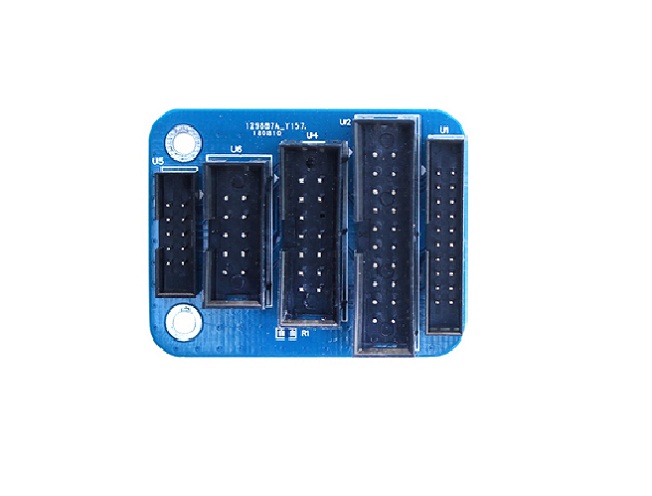

用于SWD/JTAG调试器的多功能转接板设计
这款多功能转接板主要设计用于与 J-Link 调试器配合使用（同时兼容其他采用标准 20 引脚 JTAG/SWD 引脚定义的调试器），允许用户在 0.1" (2.54mm
2026-01-19 09:46:16
一文详解JTAG
JTAG是1980年代开发的用于解决电子板制造问题的IEEE标准（1149.1）。如今，它可以用作编程，调试和探测端口。但是首先，让我们看看JTAG的最初用途，边界测试。
2020-11-01 11:09:54
汽车PCB板和普通PCB板的区别
汽车PCB板和普通PCB板在材料选择上存在一定的差异。普通PCB板通常采用FR-4玻璃纤维材料，而汽车PCB板则需要选择更高级别的材料，。
2023-07-17 11:15:20
构建多电压JTAG链
菊花链，或通过JTAG端口连接多个DSP、FPGA、CPLD和其他逻辑器件，允许使用单个JTAG连接器控制它们。菊花链通常用于具有多个JTAG器件的电路板，菊花链连接TDI和TDO引脚以形成串行路径。链的输入是第一个设备的TDI;链的输出是最后一个设备的 TDO。
2023-02-02 17:17:53
如何更新MAXQ串行转JTAG板中的固件
本应用笔记列出了将固件加载到MAXQ串行转JTAG开发板上所需的步骤。本文中给出的步骤允许开发人员加载新固件并保持最新更改。®
2023-02-20 11:06:45
全自动pcb板打标机
2023-09-19 17:58:19
PCB板抄板的流程_PCB板抄板的技巧
PCB板抄板是指根据原有的PCB板实物得到原理图和板图（PCB图）的过程。其目的是进行后期的开发。后期开发包括安装元器件、深层测试、修改电路等。因为不属于PCB板抄板的范畴又与之相关，因此仅做介绍不再详述。
2020-09-25 17:25:04

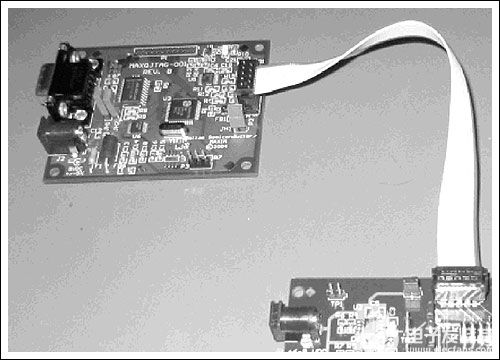

用于MAXQ处理器的串行转JTAG板
半导体公司开发了一种串行到JTAG板和固件，通过标准RS-232串行端口接受命令，并将这些命令与适当的JTAG信号协调。本应用笔记描述了固件实现的命令协议。
2023-02-21 12:04:29
什么是PCB抄板，PCB抄板的简介
PCB抄板，业界也常被称为电路板抄板、电路板克隆、电路板复制、PCB克隆、PCB逆向设计或PCB反向研发，关于PCB抄板的定义，业界和学术界有多种说法，但是都不太完整，如果要给PCB抄板下一个准确
2022-02-18 16:26:53
分享PCB抄板/设计原理图制成PCB板的过程的经验
PCB抄板，目前在业界也常被称为电路板抄板、电路板克隆、电路板复制、PCB克隆、PCB逆向设计或PCB反向研发，关于PCB抄板的定义，业界和学术界有多种说法，但是都不太完整，如果要给PCB抄板下一个准确的定义，我们可以借鉴国内权威的PCB抄板实验室的说法
2023-11-09 15:05:49
PCB线路板溯源镭雕机，电路板追溯码机
2023-09-18 21:16:16
如何做好PCB板设计
接受到一个设计任务，首先要明 确其设计目标，是普通的PCB板高频PCB板小信号处理PCB板还是既有高频率又有小信号处理的PCB板如果是普通的 PCB板
2019-08-15 16:33:00
深度解析：双面PCB板与单面PCB板的制造差异
一站式PCBA智造厂家今天为大家讲讲双面PCB板与单面PCB板制造工艺有什么差异?双面PCB板与单面PCB板制造工艺详解。双面PCB(Printed Circuit Board)和单面PCB在
2025-02-05 10:00:44

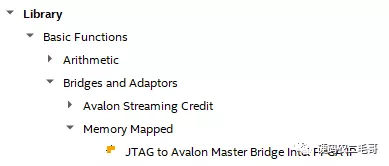

使用Jtag Master来调试FPGA程序
