采用MCU（微控制器单元）设计显示系统是一个常见且灵活的嵌入式应用场景。以下是详细的实现步骤和关键考量：
一、系统设计流程
-
明确需求
- 显示内容：文本/图形/图像/动态效果
- 显示尺寸和分辨率
- 接口类型：SPI、I²C、8080并行、RGB、MIPI-DSI等
- 环境要求：亮度、功耗、工作温度
- 成本限制：MCU选型、屏幕成本
-
选择合适的显示器件
- 常见类型：
- 字符型LCD：如1602/2004（I²C/并口），用于简单文本
- 单色点阵屏：如128x64 OLED（SPI/I²C）
- TFT-LCD：彩色RGB屏（如ST7789、ILI9341驱动芯片）
- LED点阵屏：通过MAX7219等驱动芯片控制
- 常见类型：
-
MCU选型
- 性能要求：
- 计算能力：图形渲染需较强CPU（如ARM Cortex-M4/M7）
- 内存：FrameBuffer占用空间（分辨率×色深） 例：320x240 RGB565 ≈ 150KB
- 接口支持：需硬件SPI/I²C或FSMC（TFT并行接口）
- 推荐型号：
- 低成本：STM32F1/F4（FSMC支持TFT）、ESP32（集成WiFi/蓝牙）
- 高性能：STM32H7、NXP i.MX RT系列
- 性能要求：
二、硬件设计要点
-
接口连接
- SPI接口（高速精简）：
- 连接
SCK、MOSI、CS、DC、RES引脚 - 通过软件/硬件SPI驱动（硬件SPI速度更快）
- 连接
- I²C接口（超精简）：
- 仅需
SDA、SCL两根线（适合小屏） - 注意地址冲突（如0x3C或0x3D）
- 仅需
- 8080并行接口：
- 需8/16位数据线 +
RD/WR/CS/RS控制线 - STM32需启用FSMC外设
- 需8/16位数据线 +
- SPI接口（高速精简）：
-
电源设计
- 屏幕供电电压：3.3V或5V（注意电平转换）
- 背光控制：PWM调光或限流电阻
-
抗干扰措施
- 靠近MCU放置0.1μF去耦电容
- SPI/I²C总线加10kΩ上拉电阻
- 长距离布线使用屏蔽线
三、软件开发实现
1. 底层驱动开发
// STM32 HAL库SPI示例代码（驱动OLED SSD1306）
void OLED_WriteCmd(uint8_t cmd) {
HAL_GPIO_WritePin(OLED_DC_PORT, OLED_DC_PIN, GPIO_PIN_RESET); // 命令模式
HAL_SPI_Transmit(&hspi1, &cmd, 1, 100);
}
void OLED_Init() {
// 复位序列
HAL_GPIO_WritePin(OLED_RES_PORT, OLED_RES_PIN, GPIO_PIN_RESET);
HAL_Delay(100);
HAL_GPIO_WritePin(OLED_RES_PORT, OLED_RES_PIN, GPIO_PIN_SET);
// 初始化命令
OLED_WriteCmd(0xAE); // 关闭显示
OLED_WriteCmd(0xD5); // 设置时钟分频
OLED_WriteCmd(0x80);
// ...更多初始化代码
}2. 显示中间件
- 图形库选择：
- LVGL：开源高性能嵌入式GUI（支持STM32/ESP32）
- u8g2：轻量级单色屏库（支持1306/SSD1327等）
- TouchGFX：商业级方案（STM32专用）
3. 应用层逻辑
// 使用LVGL显示动态数据
void update_sensor_data() {
lv_label_set_text_fmt(label_temp, "温度: %d°C", sensor_data.temp);
lv_bar_set_value(bar_humidity, sensor_data.humidity, LV_ANIM_ON);
}
// 主循环中调用
while(1) {
lv_task_handler(); // LVGL任务处理
HAL_Delay(5);
}四、性能优化技巧
-
减少数据传输量：
- 使用局部刷新（如OLED的
Partial Update） - 对TFT屏启用DMA传输（避免CPU等待）
- 使用局部刷新（如OLED的
-
内存优化：
- 启用MCU的硬件加速（如STM32的Chrom-ART加速器）
- 采用1-Bit双缓冲机制（如F7/H7系列）
-
降低功耗：
- 空闲时进入睡眠模式
- 动态降低屏幕刷新率
- 关闭未使用区域的背光（分区控光）
五、调试技巧
- 波形分析：用逻辑分析仪检查SPI/I²C时序
- 屏幕自检：发送测试图案（全屏/棋盘格）
- 错误排查：
- 白屏：检查复位序列和供电
- 花屏：检查时钟频率（SPI超频导致）
- 闪烁：加强电源滤波电容
六、开发工具推荐
| 工具类型 | 推荐选项 |
|---|---|
| IDE | STM32CubeIDE, VSCode+PlatformIO |
| 调试器 | J-Link, ST-Link |
| 图形设计工具 | LVGL Online Designer, SquareLine Studio |
| 协议分析 | Saleae Logic Analyzer |
七、常见方案对比
| 方案 | 优势 | 适用场景 |
|---|---|---|
| MCU+SPI OLED | 成本低、接线简单 | 穿戴设备/小型仪表 |
| MCU+RGB LCD | 显示效果好、刷新率高 | 工业HMI/智能家居面板 |
| MCU+LED点阵 | 高亮度、远距离可视 | 公交站牌/信息看板 |
八、进阶设计
- 多屏协同：通过UART/CAN总线扩展多个显示终端
- 无线传输：ESP32+WebSocket实现手机远程投屏
- 触控集成：电阻屏（ADS7846）或电容屏（FT6236）
? 示例参考项目：
通过合理选择MCU和显示器件，结合优化驱动和GUI框架，可高效实现从简单指示到复杂交互的全功能显示系统。开发中建议先验证屏幕基本驱动，再逐步集成图形库和应用逻辑。
等效时间采样技术的原理作用及采用FPGA器件实现系统的设计
的频率，但是由于系统的ADC 器件时钟速率并不能达到要求的高频速率或者存储处理速度等不能满足要求因此我们可以采用低速ADC 器件通过等效时间采样来对宽带模拟信号进行数据采集从而使系统易于实现。1 、等效
一只耳朵怪
2020-10-21 16:43:20
采用AT91M42800A实现LED显示系统设计
采用将LED屏分为多块的方案。系统使用AT91M42800A的SPI接口直接实现LED显示逻辑驱动，不仅电路简单，并且简化了软件的相关编程，节省了MCU的GPIO硬件资源。③AT91M42800A
uuysfwer
2019-06-18 05:00:12

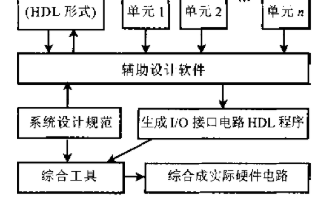

采用IP模块和PLD设计工具实现可编程器件辅助软件的设计
在基于MCU的系统设计中，一般采用“MCU+PLD”的系统结构。PLD器件具有在系统现场可重复编程的能力，用来实现系统的I/O接口等外围功能。在这类系统中，绝大多数的数字逻辑可在PLD器件内部完成
2020-03-12 07:59:00

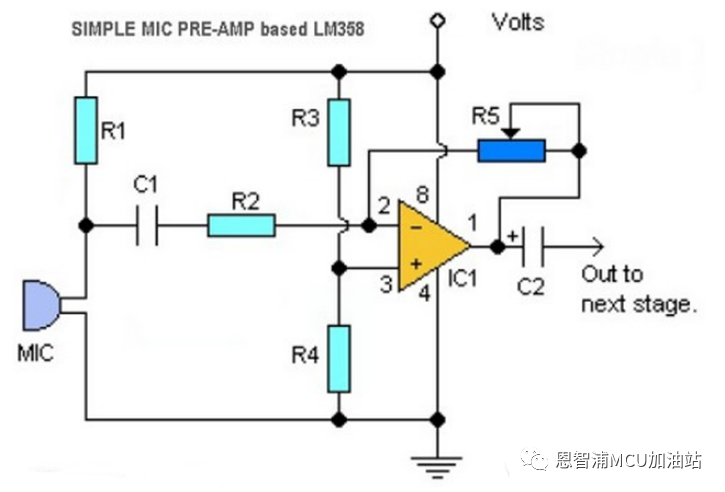

MCU如何实现FFT音乐频谱显示
最近在做一个有趣的小项目，其中有一小部分的内容的是使用FFT做音乐频谱显示。于是就有了下面这个音乐频谱显示的低成本方案，话不多说看看低成本MCU如何实现FFT音乐频谱显示吧。
2022-09-08 09:07:49
采用AD9858实现雷达信号源的应用设计
一般的雷达信号源实现主要有三种方式：第一种方式是采用DDS和MCU控制器件结合的方式；第二种是DDS、MCU控制器件和FPGA等可编程器件结合的方式：第三种是由FPGA等可编程器件实现DDS的方式
hyqopen
2020-11-24 06:39:52
基于双核MCU提高系统性能
诊断和监控。面对这些需求，有两种传统的方案可以解决。一种方案是采用两颗单独的 MCU/DSP，其中一颗 MCU或者 DSP 用于实现数字信号处理或者控制算法，另外一颗 MCU 实现网络协议栈或者图形显示
lc123617
2019-07-04 07:49:02
微软 HoloLens 新专利：采用 MicroLED 显示系统
外媒 MSPoweruser 报道，目前微软 HoloLens 的显示系统采用了波导和光投影仪相结合的方式。HoloLens 2 使用激光灯来照亮显示屏。尽管 HoloLens 2 的显示系统相比
2021-01-18 11:01:49
助力采用MCU的自主系统实现自主安全性
（FuSa）层，其中包括安全协处理器与可信的输入/输出控制器，两者协同工作来保护系统。单片机（MCU）为实现这些安全协处理器提供了低成本的解决方案，是当今新一代自主系统的核心。自主安全功能和规范安全协
elecfans小能手
2023-03-29 15:09:30
采用ADC技术实现MCU系统数据采集方案
使用MCU的系统设计人员受益于摩尔定律，即通过更小封装、更低成本获得更多的丰富特性功能。嵌入式系统设计人员和MCU厂商关心数据采集系统的三个基本功能：捕获、计算和通信。理解全部功能对设计大有帮助，本文将主要关注数据采集系统的捕获阶段。
fhj920535793
2019-07-17 07:21:16
ECU采用高速32位MCU配置势在必行
闪存和48KB RAM组成的80MHz的MCU。由于存在多种系统需求，如控制扩展级输入/输出(I/O)、借助于安全性高的通讯链接(如CAN和Flexray)与其它的车载系统进行通讯以及具有浮点精度的处理算法，当今的ECU采用高速32位MCU就是必不可少的配置。
dechun28448
2019-07-23 07:55:33
如何利用DDS+MCU实现运算放大器参数测量系统？
引言 为了方便用户准确掌握手中运放的各项参数,本文提供了一种采用可编程DDS芯片和MCU的测量系统,可自动测量集成运放的5项基本参数,以小液晶屏显示测量结果,并可根据需要打印测量的结果,与现有
奋斗的头发
2019-07-30 08:20:27
采用LabVIEW实现虚拟心电记录系统设计
前面板上各控制对象和显示对象的端子以及连线等，用于实现对信号的采集处理和分析等操作。 前面板设计 利用LabVIEW 6i设计的心电采集系统的前面板如图17所示。虚拟仪器的前面板是仪器与用户交互
龚浩洋2
2019-05-09 09:40:01
MCU的I2C采用IO口模拟实现
调试过程吧。需要做的工作小结如下：1、MCU的I2C采用IO口模拟实现；2、MCU作为I2C主设备与定时芯片RX-8025SA建立通信；3、实现定时闹钟、定时唤醒及睡眠的功能；
uwufwjrw
2021-11-04 07:14:51

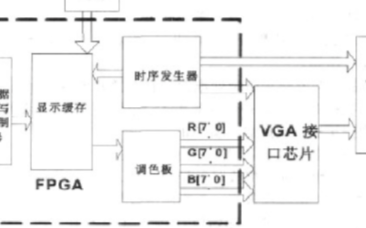

采用可编辑逻辑器件实现VGA显示系统的设计
VGA（视频图形阵列Video Graphics Array）是IBM在1987年随PS／2机一起推出的一种视频传输标准，具有分辨率高、显示速率快、颜色丰富等优点，在彩色显示器领域得到了广泛的应用。
2020-08-20 16:06:51
A25:MCU系统器件知识与应用专题--MCU、EEPROM/FLASH和晶体/晶振知识及应用案例
、晶振等），分别介绍器件的特点、用途、关键选型参数、供应资源，给出具体的选型应用案例。 主要内容： 1、从人体模型、BMS单板架构，看MCU系统的位置及作用； 2、介绍MCU的基本知识（物料
2025-09-09 10:24:12
MCU与PLC两者都是可编程的控制器件，有什么不同？
。那为什么在廉价的MCU可以实现功能的地方，要使用昂贵的PLC呢？ 1.1 可靠性方面 工业现场要求设备达到工业级。我们一般购买的单片机及其他元器件一般为商业级。加之自己开发后测试等水平达不到，所以
我爱方案网
2023-03-06 14:42:31
32位MCU设计应用系统的应用考虑
闪存和48KB RAM组成的80MHz的MCU。由于存在多种系统需求，如控制扩展级输入/输出(I/O)、借助于安全性高的通讯链接(如CAN和Flexray)与其它的车载系统进行通讯以及具有浮点精度的处理算法，当今的ECU采用高速32位MCU就是必不可少的配置。
www039
2019-07-22 06:07:50
MCU实现定时功能的方法
实现定时功能，比较方便的办法是利用MCU内部的定时/计数器。也可以采用下面三种方法：软件定时： 软件定时不占用硬件资源，但占用了CPU时间，降低了CPU的利用率。采用时基电路定时： 例如采用555
地瓜
2021-11-01 06:34:18
求一种采用可编程DDS芯片和MCU的测量系统
为了方便用户准确掌握手中运放的各项参数，本文提供了一种采用可编程DDS芯片和MCU的测量系统，可自动测量集成运放的5项基本参数，以小液晶屏显示测量结果，并可根据需要打印测量的结果，与现有的BJ3195等昂贵测试仪相比，该测量系统功能精简、操作智能化、人机接口友好。
脑洞大赛12
2021-04-20 06:28:44

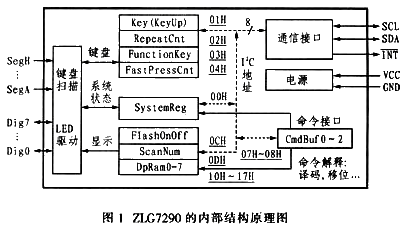

基于多位LED显示及键盘管理器件实现实现智能仪表接口的设计
与单片机实现接口，硬件连接简便，软件编程容易。尤其用在单片机担负繁忙数据处理任务的系统中，可节省单片机用于显示扫描的时间，更显出其优越性。
2021-06-17 15:05:52

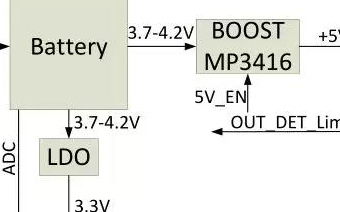

采用MCU设计TWS耳机充电盒方案
本方案采用GD32E230系列MCU设计的无线充电控制板可用于TWS耳机盒子的充放电管理和系统控制，由深圳市天午科技有限公司提供。方案基于GigaDevice的GD32E230系列MCU作为系统
2019-10-07 10:32:00
MCU省电设计优化LCD显示
MCU省电设计优化LCD显示 近年来，随着智能手机和便携式设备的普及，液晶显示（LCD）技术得到了广泛应用。然而，传统的LCD显示在功耗方面存在一些问题。为了解决这些问题，需要进行MCU省电设计优化
2024-02-01 13:54:55
采用ARM实现双频RFID读写系统设计
双频系统，使系统兼具低频可穿透性和高频良好的距离、速度、抗冲突性等方面的优势。鉴于目前国内市场上应用最为广泛的射频卡和读写器实现方法，本文采用ARM 嵌入式系统作为微控制器，设计了能对低频125KHz 和高频13.56MHz 的二种频率RFID 卡操作的读写模块，实现了的双频RFID 读写系统。
报纸弟弟麦花
2019-07-29 06:04:33
基于Fusion系列FPGA器件实现水温测控系统的设计

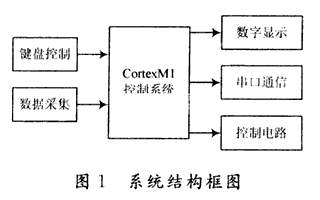

方案三 该方案采用CortexM1 FPGA系统来实现。系统硬件用单芯片完成多方面功能，软件编程灵活，自由度大，可用软件编程实现各种控制算法和逻辑控制，还可实现数码显示和键盘设定等多种功能，系统电路框图如图1所示。
