您在 Altium Designer 中复制粘贴 PCB 元件或区域后网络标签（Net）丢失，这确实是常见的问题。别担心，这通常是因为粘贴操作或原始对象设置导致的，以下是详细原因和解决方法：
? 主要原因和解决方案
-
粘贴操作不正确 (最常见原因):
- 问题: 直接
Ctrl+V粘贴时，默认不继承网络信息（特别是在复制区域而非元件时）。 - 解决方案: 使用“特殊粘贴”（Paste Special）并勾选关键选项：
- 在目标 PCB 文档中，点击 Edit > Paste Special...（或快捷键
E>A）?。 - 在弹出的对话框中：
- 务必勾选
Keep net name: 这是保留网络标签的关键选项 ✅。 - 勾选
Duplicate designator: 如果粘贴的是元件，且您需要它们有新的位号（如 R1, R2 变成 R3, R4），请勾选此选项。如果需要完全相同的位号（通常不建议，会导致冲突），则不要勾选。 - （可选）勾选
Add to component class如果需要的话。
- 务必勾选
- 点击 Paste。
- 粘贴后：
- 鼠标会带粘着一个浮动对象。在目标位置单击放置。
- 放置后，元件应该带有原始的网络标签。
- 在目标 PCB 文档中，点击 Edit > Paste Special...（或快捷键
- 问题: 直接
-
原理图未更新/同步:
- 问题: 您复制了 PCB 上的对象，但这些对象在原理图中对应的连接发生了变化，或者您复制粘贴后没有执行
Design > Update PCB Document...来同步原理图的网络信息到 PCB。 - 解决方案:
- 确保您的原理图设计和 PCB 设计是同步的（同一个项目下）。
- 在原理图或 PCB 编辑器中，执行 Design > Update PCB Document...（或 Design > Import Changes From...）。
- 在出现的工程变更单（ECO）对话框中，检查变更列表（通常包含添加网络、添加元件等），确保
Enable列都勾选了 ✅。 - 点击 Validate Changes 验证变更是否可行（应全部通过 ✅）。
- 点击 Execute Changes 执行变更。
- 执行完成后，复制的元件应该被赋予正确的网络标签。
- 问题: 您复制了 PCB 上的对象，但这些对象在原理图中对应的连接发生了变化，或者您复制粘贴后没有执行
-
复制的元件来自库或没有正确关联:
- 问题: 复制的对象本身在库中定义时焊盘就没有网络（比如一个未放置的原理图符号对应的封装），或者粘贴操作破坏了元件与原理图符号的链接。
- 解决方案:
- 检查库中元件的封装，确认其焊盘在放置到 PCB 时是否能正确继承原理图网络。
- 确保粘贴后执行了上一步的原理图到 PCB 的更新操作（Design > Update PCB Document...）。这是恢复链接和网络信息的核心步骤。
- 如果元件位号正确但网络丢失，手动放置 Net Label 或通过 Update PCB 通常能解决问题。
-
Room 拷贝相关问题 (如果使用了 Rooms):
- 问题: 当复制包含 Room 的区域时，默认设置可能不复制 Room 内的网络信息。
- 解决方案:
- 在粘贴操作前，尝试禁用或删除源区域的 Room，然后再复制粘贴（粘贴后重新生成 Room 或重新放置）。
- 或者，仔细使用 特殊粘贴 (Paste Special) 选项（如前所述）。
- 粘贴完成后，再次执行原理图到 PCB 的更新。
为什么优先推荐“特殊粘贴”+“Keep net name”
- 直接有效： 这是最直接告诉 Altium 在粘贴时需要保留电气网络信息的方法。
- 避免同步延迟： 即使您稍后需要同步原理图，先用此方法粘贴可以立即获得正确的网络标签，减少后续同步出错的可能性。
操作步骤建议（首选方法）
- 在 PCB 文档中，仔细选择您想要复制的元件和走线。
- 按
Ctrl+C复制，点击基准点。 - 切换到目标位置或目标 PCB 文档。
- 按
E键（Edit菜单）然后按A键（或者点击菜单 Edit > Paste Special...）。 - 在 Paste Special 对话框中：
- 勾选
Keep net name✅（最重要！） - 如果需要新位号，勾选
Duplicate designator✅。 - （可选）勾选其他选项。
- 点击 Paste。
- 勾选
- 在 PCB 上目标位置点击放置复制的对象。
- (强烈建议) 执行 Design > Update PCB Document...，验证并执行变更，确保与原理图完全同步。
? 总结
解决 AD 复制 PCB 后没有网络 的问题，优先使用 Edit -> Paste Special... 并勾选 Keep net name 是最可靠的方法。操作后务必执行 Design -> Update PCB Document... 来确保原理图与 PCB 的完整同步。这样可以确保复制的对象不仅具有正确的网络标签，也与整个设计保持电气连接上的一致。
遇到这类问题时，检查这两步操作通常能解决90%以上的网络丢失问题。如果仍有问题，可以从原理图同步性和元件库定义角度进一步排查。?
你知道PCB如何复制吗？

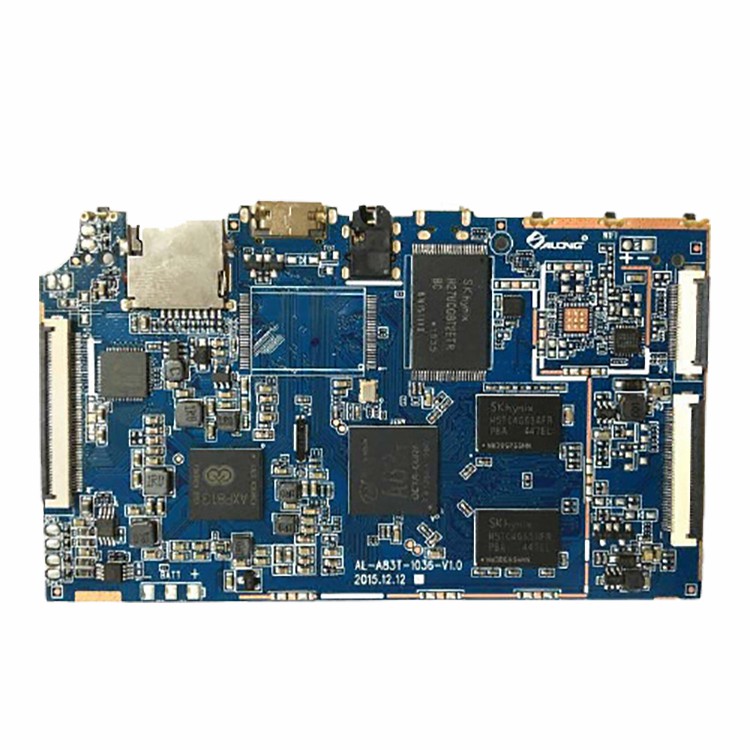

一站式PCBA智造厂家今天为大家讲讲电路板复制多少钱?PCB电路板抄板流程。根据客户提供的样品进行电路板复制、电路板改版、电路板打样，还可提供芯片型号鉴定、芯片解密配。接下来为大家介绍电路板复制
2023-02-17 09:24:53
PCB对人体有没有危害
PCB生产初期，人们不知道PCB具毒性，并没有去加以防范，同时将大量的PCB废料倾倒在海洋里，直至生产PCB的业内工人开始相继生病，以及环境学家发现海洋的生物里有PCB含量时，人们才开始注视PCB带来的问题。
2019-08-16 10:03:00
遇到一个棘手的技术问题，cadence怎么复制网络标号？
比如图上有两个XTAL1网络，而不想再用Place net alias再打一次，以前在altium Designer中直接就复制过来了，而capture orcad怎么复制？（PS：复制是个好习惯，不会因为字母打错而导致网络没有连接的现象）
liuzhibiao
2019-10-22 22:00:23
为什么pcb进行连线检查时显示没有连线？
我为了给pcb工程换一个名字，将原理图和pcb图复制到新建的pcb工程下，弄完之后进行连线检查，提示没有连线，请问这是怎么回事，这样制板没问题吧？
普罗旺斯的薰衣草
2019-09-03 01:22:50
Altium隐藏net后选中元件应该可以显示，但是为什么没有net呢?
隐藏net后，选中元件，该元件的net应该可以显示，为何没有net??视频中却有
胡政鹏邮箱
2019-09-05 05:36:00
mysql主从复制 混合类型的复制
MySQL主从复制是一种常用的数据复制技术，可以实现数据从一个MySQL服务器（主服务器）复制到另一个MySQL服务器（从服务器）。在主从复制中，混合类型的复制是一种较为灵活的复制模式，它可以同时
2023-11-16 14:20:42
PCB板中出现Net Antennae报错该怎么办？
PCB板中规则检查出现这个问题 Net Antennae (Tolerance=0mil) (All)，找到问题是芯片WM8978那里出的问题，PCB中里有几个类似天线的东西，并且报错也是那个，求解怎么解决这问题
脑洞大赛15
2019-08-02 01:01:55
如何快速复制器件的管脚？
答：在绘制原器件封装的时候，可以对管脚进行复制。AD里面的复制功能在很多地方都是有用到的，比如说元器件的复制，PCB封装的复制，以及在绘制原理图的时候，在遇到相同模块的时候也是可以通过复制来减少很多
2021-06-28 14:41:41
使用AD（Altium Designer）画PCB报错Net Antennae Track的解决方案
使用AD（Altium Designer）画PCB，画完之后，进行DRC检测时报以下错误： Net Antennae (Tolerance=0mil) (All) Net Antennae
wtrwefsdf
2019-07-05 06:03:21
请教！用Altium Designer（16.0）画PCB封装库时，无法进行复制粘贴
在用Altium Designer（16.0）画PCB封装库的时候，无法进行复制粘贴，重新安装了一次，还是没有解决，用其他同事的电脑没有这个问题，请问有什么好的解决办法吗。
挖掘开发
2021-06-16 10:31:49
简述Duplicate Net Names的解决方法

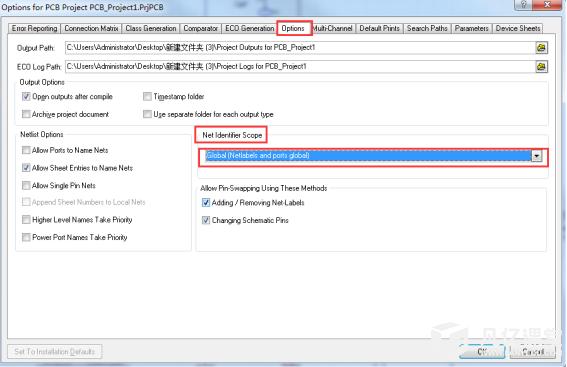

我们在日常画板子的时候，有时会出现一个比较尴尬的问题：同一个工程下不同原理图之间的相同网络标号导入到PCB文件之后，pin没有连接在一起；编译是还会出现报错，error：Duplicate Net Names。可以直接忽略，但存在报错实在让人难受。
2023-03-15 15:01:37
pcb没有工艺边怎么贴片
当PCB没有工艺边时，进行贴片加工需要特别注意以下几点，以确保贴片过程的顺利进行和最终产品的质量。 一、了解工艺边的作用 工艺边是PCB板两边或四边增加的部分，主要为了辅助贴片插件焊接走板，方便
2024-08-15 09:45:40
请问铺铜设置的时候连接到网络和铺铜完成后在PCB Inspector中设置Net有区别吗？
按照视频教程上，对焊盘先铺通，打开普通设置菜单栏时候，先选择了Connect to Net: No net . 先不选择网络连接，铺好铜之后，再设置网络。同时选择了铺铜的区域和铺铜的焊盘，打开PCB
60user42
2019-09-24 05:35:08
pcb上的pad是什么？pcb的via是什么意思？pad及via的用法详解
：就是检测原理图有没有出bai现错du误，如果没有出现错误，说明你的原理图是正确的zhi。 via：是过孔dao的意思，就是一层到另外一层的通道。 fill：填充的意思，就是如果你想把同一网络连在一起，减小干扰，就可以添加的。 pad：焊盘的意思 net：网络标号 pcb的via是什么意思？ 1、
2020-07-24 11:41:01
什么是Redis主从复制

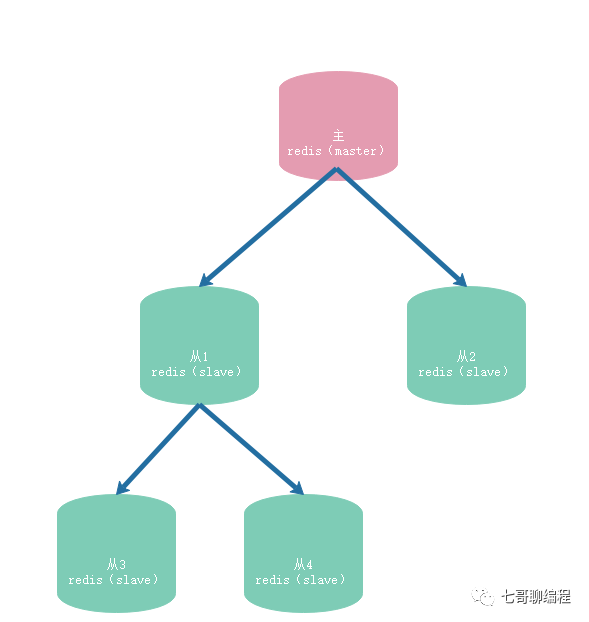

Redis主从复制 来自灵魂的拷问：什么是Redis主从复制？ 简言之就是： 主对外从对内，主可写从不可写 主挂了，从不可为主 看下面的图加深下理解： 对，你没看错，Redis主从复制没有动态选举
