在PCB设计中，电解电容的封装需要根据其物理尺寸和引脚类型来选择。以下是10μF电解电容的常见封装及设计注意事项：
1. 常见封装类型
直插式电解电容（Radial）
- 封装名称：通常为 RB系列（如
RB5-10.5、CD10等），具体命名可能因厂商而异。 - 引脚间距：常见 2mm 或 5mm（需根据实际电容尺寸选择）。
- 尺寸参考：
- 直径：约 5mm（如直径5mm、高度11mm的10μF电容）。
- 高度：约 7~12mm（具体以数据手册为准）。
贴片式电解电容（SMD）
- 封装名称：如
Case A（6.6x5.8mm）、Case B（6.3x5.8mm）、Case C/D（更大尺寸）等。 - 引脚间距：常见 2mm 或根据厂商标准。
- 典型尺寸：例如 6.3x5.8mm（长x宽）。
2. 设计注意事项
-
极性标注：
- 直插式：PCB丝印需明确标出“+”符号，负极对应电容本体上的“-”标记。
- 贴片式：封装丝印通常用“+”或斜角标记正极焊盘。
-
焊盘尺寸：
- 直插式：孔径建议 0.6~0.8mm，焊盘外径 1.5~2mm。
- 贴片式：焊盘宽度略大于引脚（如1.2mm宽引脚对应1.5mm焊盘）。
-
耐压值标注：
- 10μF电解电容通常耐压为 16V/25V/50V 等，需在PCB或BOM表中注明（如 10μF 25V）。
-
散热与布局：
- 避免靠近发热元件（如功率电感、MOS管）。
- 高频应用时注意缩短引脚长度，降低ESR影响。
3. 推荐步骤
- 查阅数据手册：确认电容的 直径、高度、引脚间距 等参数（如厂商：Nichicon、Panasonic等）。
- 匹配封装库：在EDA工具（Altium、KiCad等）中选择标准封装，或根据尺寸自定义。
- 验证封装：通过3D模型或实物比对，确保焊盘与电容引脚匹配。
示例封装参数
- 直插式：RB5-10.5（直径5mm，引脚间距2mm，高度10.5mm）
- 贴片式：Panasonic SMD型（6.3x5.8mm，引脚间距2mm）
建议优先使用厂商提供的标准封装库，避免因尺寸偏差导致焊接问题。
钽电解电容封装解读
钽电解电容封装解读 钽电解电容是电子元器件中的一种，广泛应用于各种电子产品中，例如：手机、电视、数码相机、音响等。 钽电解电容的封装是指将制造好的钽电解电容通过封装工艺，将电容体和引线保护起来，从而
2023-08-25 14:15:55
电解电容封装尺寸表
在设计电路的时候，遇到电解电容。大家是不是会向我一样花很多时间来寻找封装？下面我给大家分享一个表格，里面有常用的电解电容的封装尺寸。
是非成败
2020-03-29 19:28:31

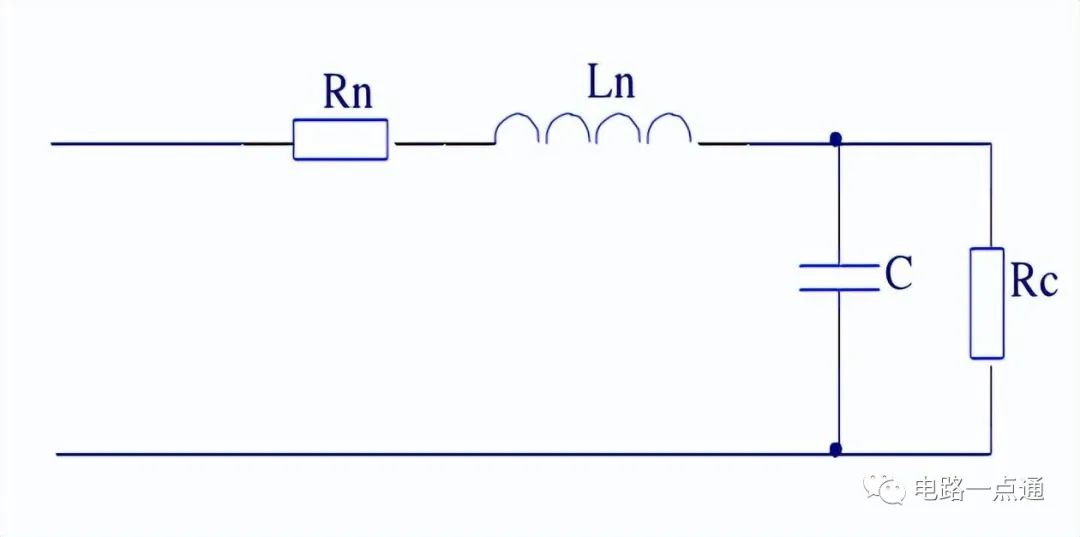

什么是电解电容？电解电容有哪些应用？
电解电容是一种将金属箔与电解液通过电解作用形成的电容器。电解电容器的两个极板由一层薄的氧化铝隔开，氧化铝层既起隔离作用，又起介质作用。电解电容器具有体积小、容量大、品质稳定等特点，因此被广泛应用于汽车电子领域。
2023-07-12 08:39:36
回收电解电容 专业收购电解电容
` 帝欧电子收购电解电容，专业回收电解电容，优势收购铝电解电容 (热线：135-3012-2202，QQ：8798-21252）高价回收电解电容，专业回收电解电容，100%诚信回收，现金回收电解电容
dealicdz
2021-07-12 16:41:44
如何识别电解电容？
如何识别电解电容？ 电解电容是一种常用的电容器件，广泛应用于电子设备中。对于非专业人士来说，识别电解电容可以有些困难，但是通过一些简单的方法，可以有效地帮助我们区分不同种类的电容器件，下面将介绍
2023-09-27 17:43:51

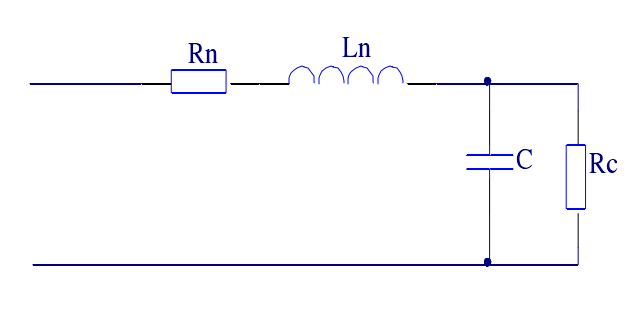

什么是高频电解电容，高频电解电容与普通电解电容有什么区别？
一、电解电容重要性 电解电容的基本结构是外面有个铝壳，里面充满了电解质，并引出两个正负极电极，这就构成了电解电容的基本结构，它的作用主要是滤波，也就是减少纹波、稳定电流，广泛用于开关电源等产品，它
2023-04-14 23:44:53
什么是电解电容纹波电流？测电解电容纹波电流的重要性
什么是电解电容纹波电流？测电解电容纹波电流的重要性 使用测电解电容纹波电流的探头的步骤 使用测电解电容纹波电流的探头的好处 电解电容纹波电流是指通过电解电容器的电流中存在的交流成分，通常以纹波电流
2024-01-08 14:07:03
贴片铝电解电容的封装材质型号有哪些？
贴片铝电解电容是如今板卡上最常见的电容之一，其封装材质和型号多样，以下是一些关于贴片铝电解电容封装材质型号的信息： 一、封装材质 外壳 ：通常采用铝质材料制成，用于保护电容内部结构，同时具有一定
2024-12-27 14:32:10
电解电容和非电解电容有什么区别？
—电路中电解电容的实际电压不应超过其耐压值。使用电解电容时，注意正负极不能接反。在电源电路中，输出正电压时，电解电容的正极要接电源的输出端，负极要接地。
2022-10-28 09:14:45
什么是高频电解电容与普通电解电容的区别
一、电解电容重要性 电解电容的基本结构是外面有个铝壳，里面充满了电解质，并引出两个正负极电极，这就构成了电解电容的基本结构，它的作用主要是滤波，也就是减少纹波、稳定电流，广泛用于开关电源等产品，它
2023-04-18 09:04:10
如何区分陶瓷电容与钽电解电容
如何辨别陶瓷电容与钽电解电容呢？其实很容易辨别，两款原料不同：总所周知钽电解电容用钽做载体，陶瓷电容用瓷片作介质，陶瓷电容的电容量和钽电解电容相比小些，钽电解电容能减到小容量的，但陶瓷电容增加到大容量性能就发挥稍差了。相对比钽电解电容性能稍好于陶瓷电容。
2020-03-15 15:17:00
钽电解电容和陶瓷电容的区别
如何辨别陶瓷电容与钽电解电容呢？其实很容易辨别，两款原料不同：众所周知钽电解电容用钽做载体，陶瓷电容用瓷片作介质，陶瓷电容的电容量和钽电解电容相比小些，钽电解电容能减到小容量的，但陶瓷电容增加到大容量性能就发挥稍差了。相对比钽电解电容性能稍好于陶瓷电容。
2019-08-05 10:35:20
电解电容为什么会爆炸？
一、电解电容 电解电容是通过电解质作用在电极上形成的氧化层作为绝缘层的电容，通常具有较大的容量。电解质是液体、胶冻状富含离子的物质，大多数电解电容都是有极性的，也就是在工作时，电容的正极的电压需要
2020-11-24 14:56:39

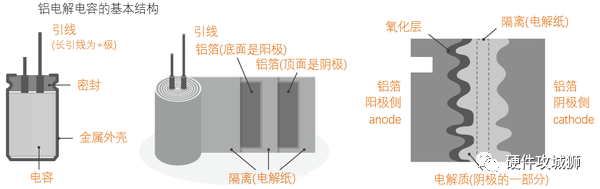

电解电容的工艺步骤有哪些
。 一、电解电容的工艺 电解电容的制造工艺主要包括电极制备、介质制备、装配和封装等步骤。 电解电容是用金属作为阳极（Anode），并在表面形成一层金属氧化膜作为介质；然后湿式或固态的电解质和金属作为阴极（Cathode）。电解
2024-01-10 15:58:43
钽电容和电解电容的区别
钽电容和电解电容的区别 在日常生活中，电容是电路中不可缺少的元件之一。钽电容和电解电容都是常见的电容器，但在使用中，它们的性能和应用上存在一些明显的差异。下面，我们将对钽电容和电解电容进行认真
2023-08-25 14:15:40
电解电容基础
电解电容器是一种按结构和制造工艺划分的电容器。一般来说，电解电容是有极性的电容。电解电容器的阳极采用可钝化的金属材料，如铝、钽、铌、钛等。介电材料是在阳极金属材料表面形成的一层致密的氧化膜
2022-12-19 09:58:02

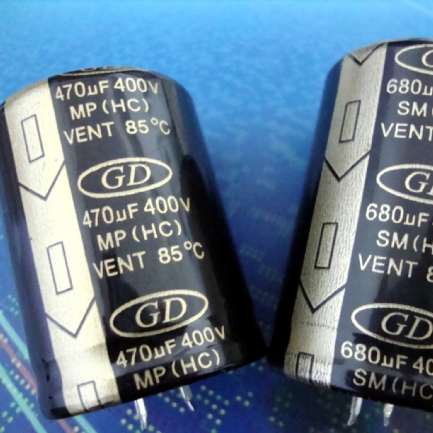

铝电解电容 - 焊针式电解电容
2022-04-22 19:34:35
深圳电解电容收购
电解电容以下规格：2200UF/200V、2200uf/16V、2200UF/25V、2200uf/10V、2200uf/100V、220UF450V、6800UF/63V、6800UF/25V
dealicdz
2020-12-15 15:45:50
怎么辨认电解电容和法拉电容
电解电容与法拉电容在结构、性能和应用上有显著差异，电解电容采用铝箔与电解液储能，法拉电容则基于双电层原理，容量更大，外观和标识也有明显区别。
2025-09-21 09:12:00
详解电解电容
电解电容的概念 电解电容的金属箔为正极（铝、钽、铌），与正极紧贴金属的氧化膜是电介质（该电介质具有单向特性，所以正负极不可接反，一般1-2V的反向直流电流就可以使铝电解电容失效
2024-12-13 17:29:35
铝电解电容的温度对寿命影响多大？
铝电解电容的温度对其寿命影响极大，温度每升高10℃，其寿命大约减半 ，具体分析如下： 1、温度对寿命的量化影响 铝电解电容的寿命遵循阿伦尼乌斯方程规律，温度每升高10℃，其化学反应速率增加一倍，寿命
2026-01-06 15:36:16
电解电容为什么会爆炸？
电解电容为什么会爆炸？ 电解电容器爆炸可能是由于多种原因引起的，包括内部故障、电过电压和外界温度变化等。接下来，我将详细解释这些原因，并提供预防措施以避免电解电容器爆炸。 首先，内部故障是电解电容
2023-12-07 11:09:06

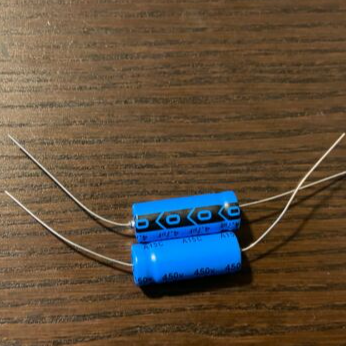

卧式铝电解电容，轴向铝电解电容，穿芯铝电解电容
