在 AutoCAD 中绘制 PCB 板虽然不如专业 PCB 设计软件（如 Altium Designer, KiCad, Eagle, OrCAD）高效和自动化，但对于简单的电路板、结构验证或特定流程要求来说，仍然是可行的。以下是在 AutoCAD 中绘制 PCB 板的主要步骤和注意事项（中文版）：

核心思路： 使用不同的图层 (Layer) 来区分 PCB 的各层元素（丝印层、顶层走线/焊盘、底层走线/焊盘、阻焊层、钻孔层、边框层等），并通过闭合多段线 (Pline) 或填充 (Hatch) 来定义铜皮区域。

主要步骤

规划图层结构 (至关重要！):
- 创建清晰命名的图层，例如：
  - 边框层_BOARD_OUTLINE: 用于绘制 PCB 的外形轮廓（闭合多段线）。
  - 顶层丝印_TOP_SILK: 用于放置元器件轮廓、标识符、文字说明（线、文字）。
  - 顶层走线铜皮_TOP_COPPER: 用于绘制顶层的导线和焊盘（闭合多段线或填充）。
  - 底层走线铜皮_BOTTOM_COPPER: 用于绘制底层的导线和焊盘（闭合多段线或填充）。
  - 顶层阻焊开窗_TOP_SOLDERMASK: 用于定义需要暴露铜的区域（焊盘、测试点等）。通常比焊盘略大。
  - 底层阻焊开窗_BOTTOM_SOLDERMASK: 同上，用于底层。
  - 通孔焊盘_TOP_PAD / _BOTTOM_PAD: 用于顶层/底层通孔焊盘（圆或方形闭合多段线）。
  - 通孔钻孔层_DRILL_HOLES: 用于标识钻孔的位置和大小（圆点或小圆）。区分不同孔径。
  - 顶层锡膏层_TOP_PASTE: (可选) 用于 SMT 贴片焊盘开钢网。
  - 注释_DIM / NOTES: 用于尺寸标注、说明文字等。
- 建议： 为不同层设置不同的颜色和线型，便于区分。
绘制 PCB 边框:
- 切换到 边框层_BOARD_OUTLINE。
- 使用 PLINE (多段线) 精确绘制 PCB 的闭合外形轮廓。确保是单一闭合对象。这是加工的依据。
- 考虑板厚、工艺边（如果需要）和机械安装孔。
放置元器件封装 (绘制焊盘和丝印):
- 焊盘 (Pad):
  - 切换到 顶层走线铜皮_TOP_COPPER (贴片器件) 或 通孔焊盘_TOP_PAD / _BOTTOM_PAD (通孔器件)。
  - 使用 CIRCLE (圆) 或 PLINE (绘制方形、矩形、异形) 闭合图形来绘制焊盘。焊盘必须是闭合图形！
  - 精确控制尺寸： 焊盘尺寸（宽度W，长度L）、孔径（对于通孔）必须严格按照元器件规格书和 PCB 制造能力（如最小线宽/间距）来设定。通孔焊盘直径通常要比钻孔孔径大一些。
  - 定位准确： 使用坐标或捕捉功能确保焊盘位置精确。

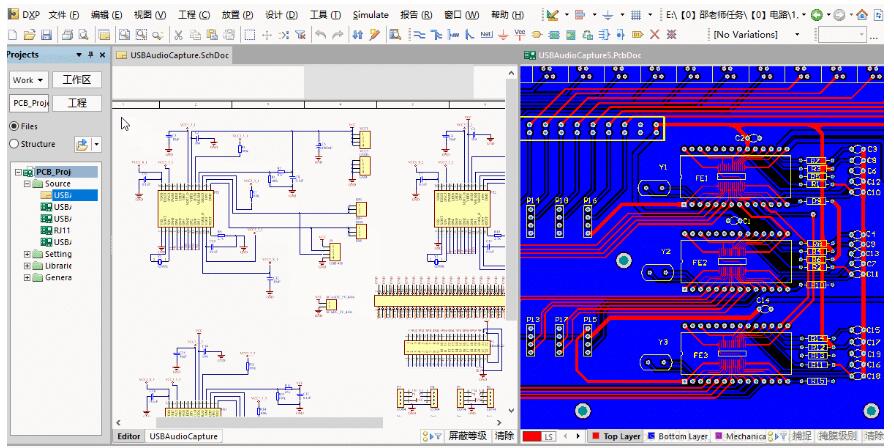

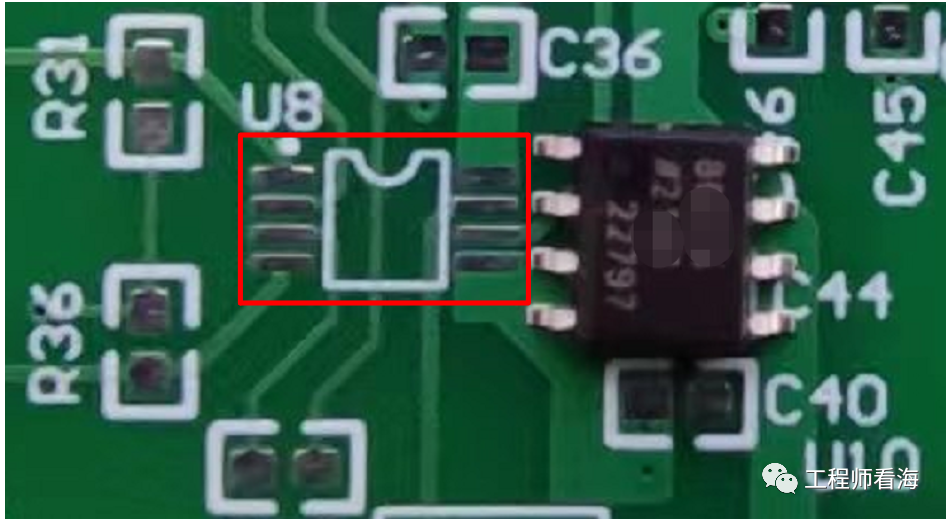

- 丝印 (Silkscreen):
  - 切换到 顶层丝印_TOP_SILK。
  - 使用 LINE, ARC, CIRCLE, TEXT 等命令绘制元器件的外框轮廓、极性标识（如二极管、电容）、引脚1标记、元器件编号 (如 R1, C2, U3)。
  - 丝印线宽通常较细（如 0.15mm / 6mil），确保不要覆盖焊盘。
- 阻焊开窗 (Solder Mask Open):
  - 切换到 顶层阻焊开窗_TOP_SOLDERMASK。
  - 在每个需要焊接的地方（焊盘、测试点）绘制一个比对应焊盘稍大一圈（通常单边大 0.05mm-0.1mm / 2-4 mil）的闭合图形（圆或矩形）。表示这个地方绿油（阻焊漆）要开窗，露出铜皮以便焊接。
  - 如果设计了铺铜（大面积铜皮），通常阻焊层默认覆盖铺铜区域，如果你想让特定区域的铺铜露出（例如散热或接地连接），也需要在此层绘制开窗图形。
绘制导线 (走线):
- 切换到相应的铜皮层（顶层走线铜皮_TOP_COPPER 或 底层走线铜皮_BOTTOM_COPPER）。
- 使用 PLINE (多段线) 绘制连接焊盘之间的导线。
- 关键设定：
  - 线宽 (Width): 根据电流大小和制造能力设定。电源线较粗，信号线较细。使用 PEDIT 命令修改多段线宽度。
  - 避免直角走线： 尽量使用 45° 角或圆弧 (Fillet 命令) 过渡，减少信号反射。
  - 间距 (Clearance): 极其重要！ 确保导线与导线、导线与焊盘、焊盘与焊盘之间的最小间距满足 PCB 工厂的加工能力（如 ≥ 0.15mm / 6mil）和电气安全规则（避免短路）。这需要你手动检查和保证。没有 DRC 自动检查，要非常细心！

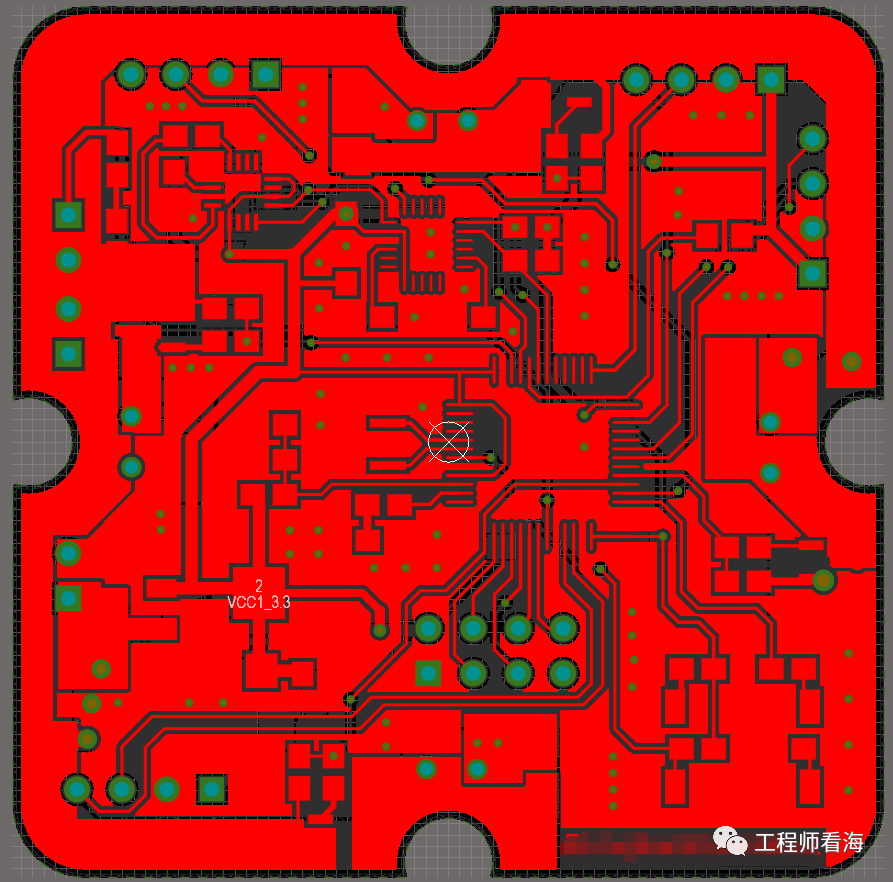

- 铺铜 (Copper Pour / Polygon Pour):
  - 如果需要大面积的接地或电源区域（铺铜），在铜皮层使用 PLINE 绘制一个环绕所需区域的闭合边界线。
  - 使用 HATCH (填充) 命令，选择 SOLID (实心) 填充图案，拾取边界，将这个闭合区域填充为实心块。这个实心块代表了铜皮。
  - 注意与其他导线/焊盘保持足够的间距（通常比线间距稍大）。
  - 如果需要连接焊盘到铺铜（如接地），需确保焊盘在该铺铜区域内或通过导线连接。
绘制钻孔信息:
- 切换到 通孔钻孔层_DRILL_HOLES。
- 在每个需要钻孔的位置（通孔焊盘的中心、安装孔位置）绘制一个点 (POINT) 或一个小圆 (CIRCLE)。
- 极其重要：
  - 必须为不同孔径的孔创建不同的图层或使用不同的符号/颜色区分，并在文件或单独说明书中明确标注每个符号代表的孔径。
  - 例如：DRILL_0.3mm, DRILL_0.8mm, DRILL_3.0mm_MOUNT。
  - 钻孔位置必须和焊盘中心严格对齐。
检查和导出:
- 仔细检查：
  - 层间对位： 确保顶层焊盘、底层焊盘（如果是双面板）、钻孔中心对齐。
  - 间距 (Clearance)： 手动测量所有导线间、导线与焊盘间、焊盘与焊盘间、铜皮与其它元素间的距离，确保满足最小安全间距。
  - 连接性： 确认所有该连接的焊盘都已通过导线或铜皮连接，不该连接的地方没有短路。
  - 焊盘： 确认所有元器件焊盘都已正确绘制（位置、尺寸、形状）。
  - 边框： 确认边框为单一闭合多段线。
  - 阻焊开窗： 确认所有需要焊接的焊盘上都覆盖了阻焊开窗层（更大的闭合图形）。
- 清理文件： 删除多余或辅助的线条、点。确保每个元素都在正确的图层上。
- 导出生产文件 (Gerber & Drill):
  - Gerber 文件 (各层光绘文件)： 需要将每个功能层（边框、顶层铜皮、底层铜皮、顶层丝印、顶层阻焊、底层阻焊、顶层锡膏等）单独导出为一个 .DXF 或 .DWG 文件。这是最常用的方式。 务必在导出时 “按图层” 选择输出对象（例如，导出顶层铜皮时，只选择 顶层走线铜皮_TOP_COPPER 层上的对象），并告知 PCB 厂家每个文件对应哪一层。
  - 钻孔文件 (NC Drill): 将包含所有钻孔位置和孔径信息的图层（或多个图层）导出为一个单独的 .DXF 或 .DWG 文件。必须附带详细的孔径表说明（哪个符号/图层代表多大孔径）。有些厂家也接受在 Gerber 文件中用特定符号标示孔径，但单独导出钻带文件是更清晰可靠的做法。
  - 直接提供 .DWG/.DXF 源文件： 一些厂家可以直接接受 AutoCAD 的 .DWG 或 .DXF 源文件，但他们需要你非常清晰地说明文件中每个图层的含义（提供图层映射表）。这种方式需要与厂家沟通确认。

重要注意事项和局限性

无电气规则检查 (DRC)： AutoCAD 不会检查你的连线是否正确（短路、断路）、网络连接是否符合原理图。你必须非常仔细地手动核对原理图和 PCB 布局，或者依赖后期板厂的人工检查（有风险）。
无网络表 (Netlist)： 无法从原理图导入连接关系。布线完全靠人工根据原理图连线。改动原理图后同步 PCB 非常困难且易错。
无封装库： 所有元器件封装都需要手工绘制，没有现成的、参数化的库可用。绘制复杂封装（如 BGA, QFN）非常耗时且容易出错。
铺铜效率低： 使用 HATCH 进行铺铜不如专业软件的动态铜皮高效，修改困难，避让间距需要手动处理。
钻孔管理麻烦： 区分和管理不同孔径的钻孔需要严格的图层和符号约定，容易出错。
生产沟通复杂： 需要向 PCB 厂家提供极其清晰的图层定义说明、孔径表、特殊要求等，沟通成本较高。
仅适合简单板： 对于单面板、简单的双面板、对信号完整性要求不高、元件数量少的板子尚可。对于复杂板（多层板、高速信号、高密度布线）几乎不可行。

强烈建议

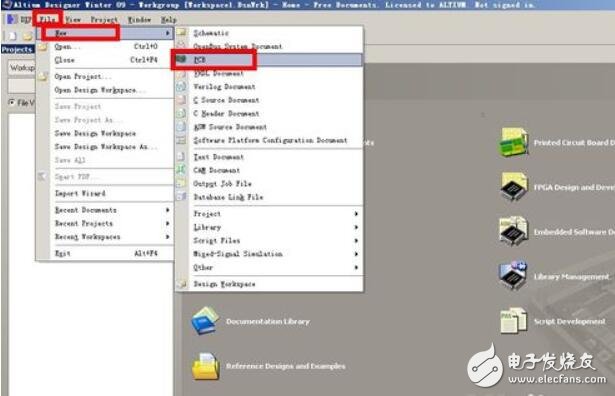

优先选用专业 PCB 设计软件： 如 KiCad（免费开源）、EasyEDA（在线免费）、Altium Designer / Designer（强大付费）、Eagle（被 Fusion 360 合并）、Pads、OrCAD/Allegro 等。它们提供了完整的原理图捕获、元件库管理、DRC 检查、自动布线（辅助）、Gerber 生成等功能，能极大提高效率和可靠性。
如果必须使用 AutoCAD:
- 严格遵循图层规范。
- 极度重视间距检查和连接性检查。
- 与 PCB 制造厂密切沟通，在投板前确认文件格式、图层定义、钻孔标注方式等要求。
- 绘制精确的元件封装库备用。

总而言之，AutoCAD 画 PCB 是一个“能用但不好用”的方案，需要投入大量精力在规范和检查上，仅推荐在特定限制条件下用于极其简单的电路板设计。对于绝大多数电子设计，强烈推荐使用专业工具。
