好的，PWM（脉宽调制）电路在PCB布线时非常关键，因为其高频开关特性和潜在的电流、电压尖峰会带来噪声、干扰、电磁兼容性（EMC）问题，甚至导致电路不稳定或器件损坏。以下是PWM电路PCB布线的重要原则和注意事项（中文说明）：
核心目标
- 最小化环路面积： 特别是高di/dt（电流变化率）和dv/dt（电压变化率）的路径，以减少寄生电感和辐射噪声。
- 降低寄生参数： 减小寄生电感和电容，以降低电压尖峰、振铃和开关损耗。
- 优化接地： 提供低阻抗、低噪声的返回路径。
- 隔离噪声源与敏感区域： 防止开关噪声耦合到控制信号和反馈回路。
- 保证足够的载流能力： 功率路径的走线宽度和铜厚要满足电流要求，减小压降和发热。
- 散热管理： 为功率器件提供良好的散热路径。
- 满足安规距离： 确保高压部分有足够的爬电距离和电气间隙。
关键区域的布线原则
-
功率环路（高di/dt环路）：
- 最短！最宽！最直接！ 这是最关键的环路，通常包括：输入电容（电解电容或陶瓷电容） -> 高端开关器件（MOSFET/IGBT） -> 低端开关器件（MOSFET/IGBT）或负载 -> 电流检测电阻 -> 回到输入电容负极。
- 相邻层平行走线： 如果能使用多层板，将功率环路正负极走线放置在同一层的相邻位置甚至上下层（通过过孔紧密连接）并平行走线，可以显著减小环路面积。
- 避免绕行： 绝对避免功率电流路径不必要的绕弯。
- 加宽铜箔/铺铜： 使用尽可能宽的走线或大面积铺铜（Polygon Pour）。必要时开窗加锡（Solder Mask Opening）。
- 靠近放置器件： 将环路中的关键器件（输入电容、开关管、续流二极管、采样电阻）尽量靠近摆放，物理紧凑性直接决定环路面积。
-
开关节点（SW / Phase Node - 高dv/dt节点）：
- 小面积： 这个节点电压高速变化（dv/dt极大），是主要的噪声源和辐射源。走线要尽量短，铜箔面积尽量小（满足载流前提下），避免成为有效的发射天线。
- 远离敏感信号： 严禁与控制信号线（尤其是反馈线、时钟线、模拟信号）、低电平模拟地平行走线或长距离靠近。保持足够的间距（最好3-5倍于线宽或更大），必要时在不同层走线并用GND层隔离。
- 避免在敏感区域下方： 不要在MCU、反馈补偿网络、基准源等敏感器件或区域的正下方布线（多层板）。
-
驱动信号线（Gate Drive）：
- 点到点短连接： 驱动芯片输出到开关管栅极的走线尽可能短且直。
- 远离噪声源： 远离SW节点、功率环路和其他开关节点。
- 靠近放置驱动电阻和二极管： 栅极驱动电阻（Rg）和反向并联二极管（如果需要）应尽可能靠近开关管的栅极和源极引脚放置。
- 避免形成环路： 驱动信号线和其返回路径（源极）也要尽量靠近，减小驱动环路面积（这对高速开关很重要）。
- 必要时双绞/屏蔽： 对于长距离驱动线（如驱动板上IGBT模块），考虑使用双绞线或屏蔽线缆连接。
-
控制/反馈信号（高阻抗，噪声敏感）：
- 远离噪声源： 这是最需要保护的区域！反馈电压补偿网络（Comp引脚相关）、电流检测信号、基准电压、误差放大器输出等走线必须远离功率环路、SW节点和任何可能产生噪声的区域。
- 最短路径： 尽量短。
- 使用地平面屏蔽： 在多层板中，让这些敏感信号走在完整的地平面（GND Plane）上方，利用地平面作为屏蔽和低噪声参考。
- 避免割裂地平面： 不要在敏感信号下方的地平面区域走高速或大电流线，形成“开槽”，这会破坏地平面的屏蔽作用。
- 单点接地（针对模拟部分）： 对于包含模拟电路（如误差放大器）的控制器，采用“星形单点接地”或划分独立的“模拟地”（AGND），并在单点（通常在IC下方或输入电容附近）与功率地（PGND）连接（通常通过磁珠或0欧电阻）。
-

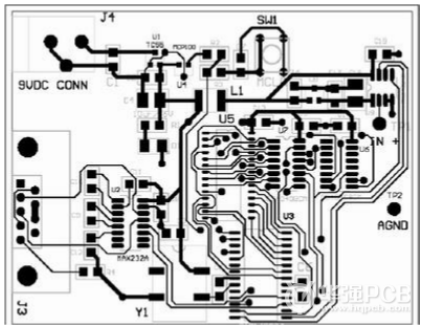

接地 (GND) 策略：
- 多层板优先： 至少使用4层板（Top Signal, GND Plane, Power Plane, Bottom Signal）是最佳实践。完整的地平面是关键！
- 区分PGND和AGND/SGND：
- 功率地 (PGND): 连接输入电容负极、开关管源极（低端）、电流采样电阻负载端、输出电容负极等大电流、高噪声返回路径。通常使用大面积铺铜。
- 信号/模拟地 (SGND/AGND): 连接控制器IC地、反馈补偿网络、基准源、小信号电路等低噪声区域。
- 单点连接： PGND和AGND通常在输入电容的负极或控制器IC的PGND引脚附近，通过一个低阻抗点（短而宽的铜箔、多个过孔阵列）连接起来。避免形成地环路。

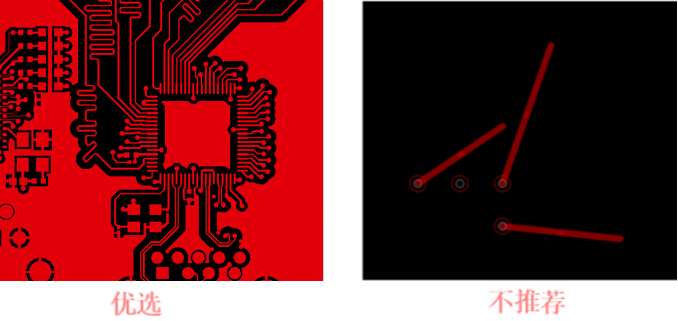

- 完整的地平面： 在多层板中，GND层应尽可能完整连续。避免不必要的开槽。关键信号线（尤其是反馈）必须走在完整的地平面上方。
- 充足过孔： 所有地引脚（IC、电容、电阻等）都应通过多个过孔就近连接到地平面，提供低阻抗返回路径。功率地和散热焊盘尤其需要大量过孔。
- 避免“菊花链”接地： 不要将敏感器件的地通过长走线一个串一个地接到主地，这会导致公共阻抗耦合噪声。
-
输入/输出电容布局：
- 靠近开关管： 输入电容（特别是高频陶瓷电容）必须极其靠近高端开关管的Drain（或Collector）和源极（或Emmiter）引脚。输出电容（如果有）靠近负载端。

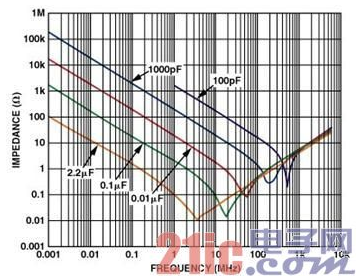

- 低ESL/ESR电容： 选择低ESL（等效串联电感）的陶瓷电容（如X7R/X5R），并采用多个小电容并联。
- 短引脚连接： 电容焊盘到器件引脚和地平面的连接要短而宽。
-
电流采样：
- 开尔文连接（4线制）： 对于低值电流采样电阻（如RSENSE），务必使用开尔文连接。两条“电流走线”直接从电阻焊盘引出到功率回路。两条“电压检测走线”从电阻焊盘内侧引出，直接连接到电流检测放大器的差分输入。避免在采样电阻的功率路径上引入压降。
- 远离噪声源： 电压检测走线要短，避免平行于高dv/dt或高di/dt走线，并用地平面保护。
-
散热设计：
- 大面积铺铜/散热焊盘： 为功率器件（MOSFET/IGBT）提供足够大的铺铜区域作为散热片。
- 充足过孔： 在器件散热焊盘下方放置大量过孔（Thermal Vias），将热量传导到内层或底层铜箔甚至外接散热器。
- 考虑铜厚： 2oz或更厚的铜箔有助于散热。
-
一般注意事项：
- 去耦电容： 控制器IC的VCC/VDD引脚就近放置高质量陶瓷去耦电容（如100nF X7R + 10uF X5R），并直接通过短走线和过孔连接到引脚和地平面。
- 死区电阻/二极管： 靠近驱动芯片放置。
- 测试点： 在关键节点（如SW, Vout, Comp, Sense+, Sense-, Gate, PGND点）预留测试点（焊盘或过孔），方便调试。
- 安全间距： 确保高低压之间（如输入高压侧与控制低压侧）满足安规要求的爬电距离和电气间隙（Creepage and Clearance）。

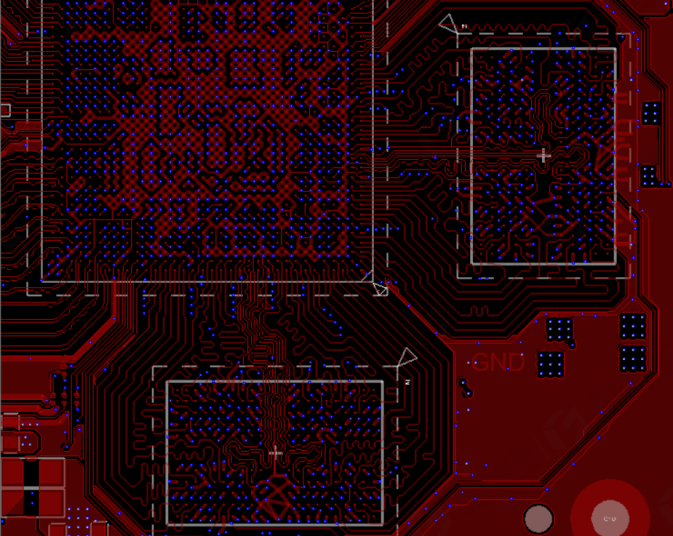

- 敷铜（铺铜）： 空余区域用GND铜填充，并通过大量过孔缝合（Stitching Vias）各层的地平面，增强屏蔽和散热。
总结要点
- 功率环路最短最宽是王道！ 不惜一切代价减小高di/dt环路面积。
- 开关节点SW是小恶魔！ 将其尺寸控制在最小，并严格隔离。
- 反馈信号是小公主！ 用完整的地平面小心呵护，远离一切噪声。
- 接地是关键基础！ 合理分区（PGND/AGND），保证完整性和低阻抗，单点连接。
- 多层板+完整地平面是最佳解决方案。
- 散热设计不可忽视。
遵循这些原则，可以大大提高PWM电路的性能、稳定性、效率和EMC表现。设计时需要仔细规划布局，布线时时刻牢记这些要点。在布线后进行仿真（如寄生参数提取）和仔细的审查也是非常有帮助的。
