关于极性电容的PCB封装库，以下是关键信息汇总（中文回答）：
一、获取途径
-
PCB设计软件自带库
- Altium Designer：内置库中包含常见极性电容（如铝电解/钽电容）的封装（搜索
Capacitor Polarized）。 - KiCad：官方库
Device中有CP_*（直插）和CP_Elec_*（贴片）系列封装。 - Cadence OrCAD/Allegro：默认库提供
POLAR*封装。 - 立创EDA：推荐国产平台，封装库与元器件商城联动，搜索“电解电容”或“钽电容”可直接调用已验证封装。
- Altium Designer：内置库中包含常见极性电容（如铝电解/钽电容）的封装（搜索
-
元器件厂商提供
- 官网下载：如村田（Murata）、TDK、三星（Samsung）等提供.PcbLib/.Step格式封装。
- 示例：
- 铝电解电容：搜索“径向电解电容封装”（如
RAD-0.3）。 - 钽电容：搜索“贴片钽电容封装”（如
CAPAExxx）。
- 铝电解电容：搜索“径向电解电容封装”（如
-
开源社区库
- SnapEDA、Ultra Librarian：支持导出各软件格式的极性电容封装（需注册）。
- KiCad 官方库：GitHub 仓库
kicad/kicad-symbols含丰富封装资源。
二、封装设计核心要点
-
极性标识必须清晰
- 直插电容：PCB丝印层标注
+号，封装负极对应引脚留缺口/斜角标记。 - 贴片电容：焊盘设计为 “负极大、正极小”（钽电容常见），并在正极加丝印横杠或
+。 （注：铝电解贴片通常用+号标识正极）
- 直插电容：PCB丝印层标注
-
焊盘尺寸规范
- 直插式：引脚孔径 ≥ 实际引脚直径 + 0.2mm，焊盘外径 ≥ 孔径 + 0.5mm。
- 贴片式：焊盘需比器件引脚宽0.2~0.5mm（如1206封装推荐焊盘1.5mm×1.8mm）。
-
典型封装命名规则 电容类型 封装命名示例 说明 直插铝电解 CAP-D-6.3x7.7直径6.3mm × 高度7.7mm 贴片钽电容 EIA-3216-18(Kemet)长3.2mm × 宽1.6mm 贴片铝电解 SMD-8x10.2直径8mm × 高度10.2mm
三、自建封装关键步骤
- 确定尺寸：查阅器件Datasheet中的 Mechanical Drawing 部分。
- 绘制焊盘：按引脚间距（如2.54mm/5mm）、孔径（直插）或焊盘尺寸（贴片）布局。
- 添加极性标识：
- 丝印层（Top Overlay）画
+号、负极阴影框或斜角标记。 - 禁止在焊盘上放置丝印（避免制造问题）。
- 丝印层（Top Overlay）画
- 3D模型关联：添加.STEP文件，便于实物装配检查（电解电容需注意高度）。
四、注意事项
- 钽电容 vs 铝电解电容：钽电容正负极标识规则相反（标记端为正极），需严格按Datasheet确认。
- 耐压与间距：高压电容（如>50V）需增加焊盘间距（≥1.5mm）并添加高压警示丝印。
- 散热设计：大容量电解电容（≥1000μF）避免靠近发热元件，底部铺铜需隔热焊盘。
✅ 推荐实践：使用 嘉立创EDA 的“封装向导”工具，输入尺寸参数自动生成极性电容封装，支持一键同步到PCB设计。
如有特定电容型号（如 Rubycon 16V 220μF），可提供规格书链接，我将协助提取封装参数！
有极性电容怎么变成无极性电容
将有极性电容转变为无极性电容是一个涉及电路设计和电容器使用策略的复杂过程。由于有极性电容和无极性电容在结构、特性和使用场合上存在显著差异，直接将有极性电容转变为无极性电容在物理上是不可能的。然而
2024-09-27 10:53:36
什么是有极性电容和无极性电容？有极性电容和无极性电容可以通用吗
什么是有极性电容和无极性电容？两者有什么区别和作用？有极性电容和无极性电容可以通用吗 有极性电容和无极性电容是两种不同类型的电容器，它们在设计和使用上有一些区别。下面将详细介绍这两种电容器的概念
2024-03-08 17:26:42
有极性电容和无极性电容的区别
有极性电容器是指电解电容器，是由阳极铝箔和阴极的电解溶液分别形成两个电极，在阳极铝箔上生成一层氧化铝膜作为电介质的电容器，电解电容注意电路中的极性，普通电容是无极性的，也可以将两个电解电容串联起来组成无极性电解电容，那么有极性电容和无极性电容有什么区别呢？
2023-06-18 16:57:33

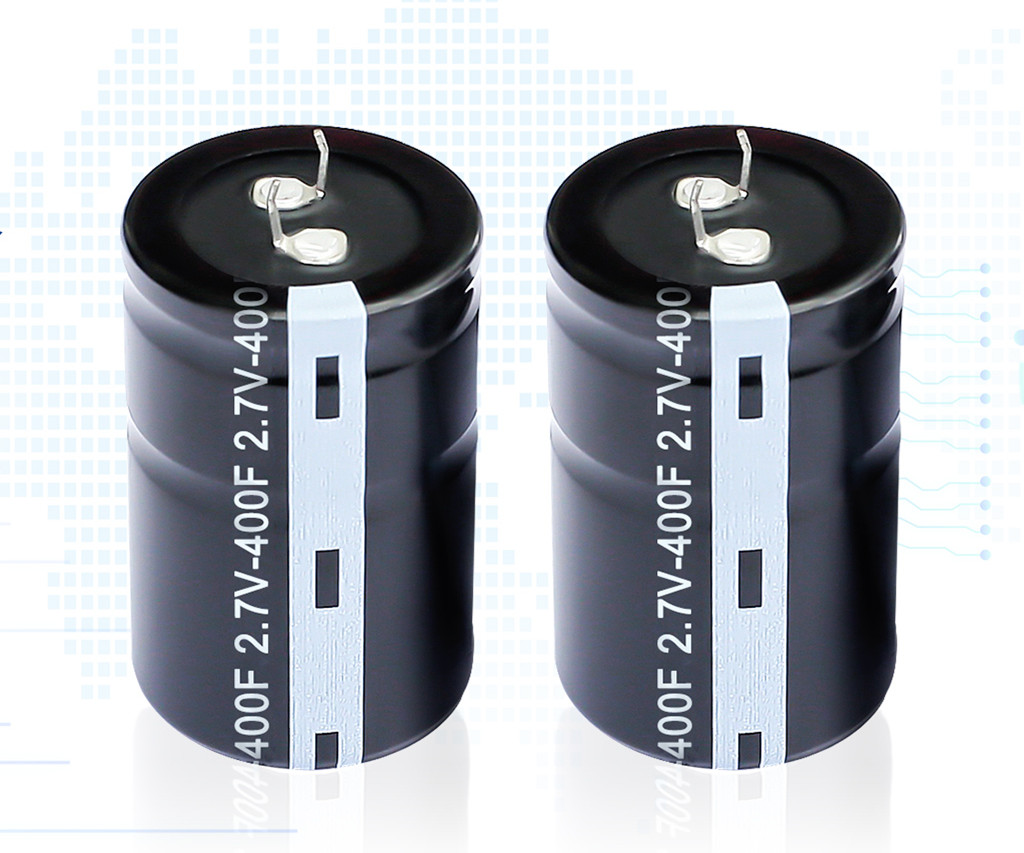

超级电容是极性电容还是无极性电容
