在Allegro PCB Designer中测量距离,可通过以下几种常用方法操作(以17.x及以上版本为例):
方法1:测量两点间距离(最常用)
-
启动命令:
- 顶部菜单栏 → Display → Measure
- 或直接在命令窗口输入
measure后回车。
-
设置测量类型(Options侧边栏):
- Point to Point:两点间直线距离(默认)。
- Object to Object:两对象间最短距离(如焊盘间间隙)。
- Edge to Edge:边缘到边缘距离。
-
执行测量:
- 单击起点(如焊盘中心),再单击终点。
- 结果将实时显示在光标旁(含X/Y偏移和直线距离)。
方法2:动态测量(相对坐标)
-
启动命令:
- 菜单栏 → Display → Show Measure
- 或命令窗口输入
show measure。
-
操作:
- 单击设置参考点(如器件角落)。
- 移动光标:实时显示当前位置相对于参考点的ΔX、ΔY和直线距离。
- 右键 → Done 结束。
方法3:检查网络布线长度
-
查看单根网络:
- 菜单栏 → Display → Element
- 单击目标走线 → 在弹出的窗口查看 Total Etch Length(网络总长度)。
-
批量查看网络长度:
- 菜单栏 → Setup → Constraints → Constraint Manager (或按
Ctrl+Shift+G)。 - 展开 Electrical → Net → Routing → Total Etch Length 列。
- 菜单栏 → Setup → Constraints → Constraint Manager (或按
方法4:测量对象间最小间距(DRC检查)
- 规则驱动测量:
- 菜单栏 → Tools → Quick Reports → Design Rules Check Report。
- 生成报告,查看所有违反间距规则的位置(需提前设置约束规则)。
使用技巧
- 单位切换:命令窗口输入
scale可临时切换单位(如scale mm转毫米)。 - 精准捕捉:测量时开启捕捉功能(如中心点/端点),确保数据准确。
- 清除测量标记:按
F11或菜单 Display → Clear Ruler。
图示说明
-
Measure 选项面板:
Options 侧边栏 → Measure 模式选择 - Point to Point [√] - Object to Object [ ] - Edge to Edge [ ] -
测量结果示例:
Delta X: 1.2mm Delta Y: 0.8mm Distance: 1.44mm
掌握这些方法即可高效完成PCB布局中的距离测量需求!
如何在Cadence Allegro软件中制作过孔
过孔也是PCB中最常见的孔之一,它用于连接双面板和多层板中各层之间的走线。下面就来简单介绍一下如何在Cadence Allegro软件中制作过孔。
2023-10-21 14:07:25
PCB设计之Allegro软件问题
Allegro是Cadence推出的先进 PCB 设计布线工具,也是目前最高端、最主流的PCB软件代表之一,华为、中兴这类大型公司使用的也是Allegro。
2019-10-11 16:40:38
嘉立创EDA专业版PCB距离测量操作
距离测量大体分两种: 一种是点到点距离的测量,另一种是边到边距离的测量(边缘间距的测量)。 1、点到点距离的测量 注意:激活点到点距离的测量命令需要在PCB空白地方右键打开“吸附”功能(快捷键
2023-03-31 08:05:02

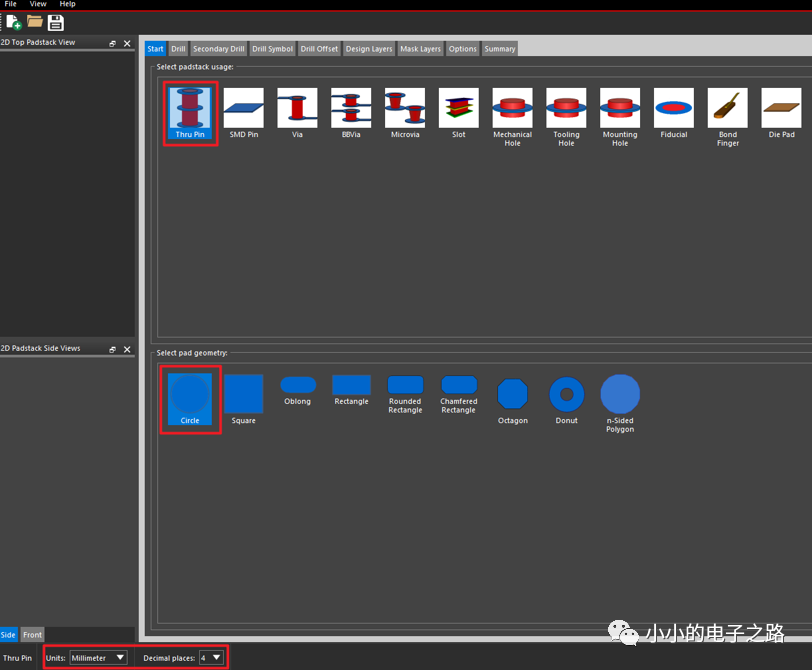

如何在Cadence Allegro软件中制作通孔焊盘
