如何根据pcb库导出3d库

分享:

要根据PCB库导出3D模型库,具体步骤取决于您使用的PCB设计软件。以下是常见工具的操作方法:

1. Altium Designer

  • 导出单个元件
    1. 打开PCB库文件(.PcbLib)。
    2. 在库面板中选择目标元件。
    3. 右键点击元件 → 选择 Model Manager(模型管理器)。
    4. 在3D模型列表中右键 → Export 3D Model → 保存为STEP文件(.stp)。
  • 批量导出库
    1. 打开PCB库文件。
    2. 菜单栏选择 ToolsExport to STEP
    3. 选择输出路径和格式(如STEP AP203),勾选"Export All Components"。
    4. 点击 OK 导出整个库的3D模型。

2. KiCad

  • 导出单个元件
    1. 打开封装库编辑器(封装管理器)。
    2. 选择封装 → 点击右侧属性栏的 3D Settings
    3. 关联的3D模型路径会显示在"3D Model"栏(通常是STEP或WRL文件)。
    4. 手动复制该路径下的模型文件。
  • 批量导出库
    • KiCad无直接批量导出功能,需手动提取:
      1. 封装关联的3D模型文件通常位于 /kicad/3dmodel 目录。
      2. 根据封装名称找到对应的STEP文件复制出来。

3. Cadence Allegro

  • 导出单个元件
    1. 打开封装设计工具(Padstack EditorPackage Designer)。
    2. 加载目标封装 → 通过 File → Export → STEP 导出。
  • 批量导出
    • 使用脚本命令:在命令行输入 step_out → 选择元件范围 → 导出STEP文件。

4. EAGLE (Autodesk Fusion 360)

  • 导出全部元件
    1. 在Fusion 360中打开PCB设计。
    2. 进入 Manufacture 模式 → 选择 Export to STEP
    3. 勾选"Export components individually",导出所有元件的独立STEP文件。

通用注意事项:

  • 格式选择:推荐导出工业标准格式 STEP(.stp/.step),兼容大多数3D软件(如SolidWorks、Fusion 360)。
  • 模型校验:导出后使用3D查看器(如FreeCAD)检查模型完整性。
  • 模型关联:确保PCB库中已正确绑定3D模型(通过STEP/WRL文件路径)。

⚠️ 提示:若软件无直接导出功能,可尝试:

  • PCB设计文件导出法:将整个PCB设计导出为STEP文件,再拆分出元件。
  • 脚本自动化:编写脚本(如Python)批量提取库目录中的3D模型文件。

根据您使用的软件选择对应方法,即可高效导出PCB库的3D模型库。

如何在AltiumPCB中2D库里导出3D

请问PCB 中2D 中怎么导出3D

60user200 2019-09-11 22:17:15

史上最全AD封装 3D封装

`分享一个最全的AD封装,包含原理图 PCB3D封装 送软件和视频教程和云盘下载软件,有需要的找我`

________Top、无 2019-09-20 19:04:30

AD16的3D封装问题?

`AD16的3D封装问题以前采用封装向导生成的3D元件,都有芯片管脚的,如下图:可是现在什么设置都没有改变,怎么生成的3D就没有管脚了呢?请问是什么原因?需要怎么处理,才能和原来一样?谢谢!没管脚的就是下面的样子:`

烟熏流氓兔丁 2019-09-26 21:28:33

SciChart 3D for WPF图表

SciChart 3D for WPF 是一个实时、高性能的 WPF 3D 图表,专为金融、医疗和科学应用程序而设计。非常适合需要极致性能和丰富的交互式 3D 图表的项目。 使用我们

2025-01-23 13:49:11

为什么cadence添加3d模型提示错误?

按照3D模型添加路径的方法添加完之后,打开PCB就提示错误。说steppath:variable not defined。需要进行怎么设置呢?C:\123.jpeg

朱振振振 2019-09-16 03:42:45

如何导出PCB封装和原理图封装

PCB文件中导出封装。点击后就可以看见封装的生成过程了,一个一个的封装从我们眼前闪过。3、封装导出后,可以看见生成了一个和工程同名字的封装文件,切换视图到PCB Library。4、在PCB

po5575 2019-07-11 07:23:04

Cadence PCB导出stp用SolidWorks打开异常

Cadence PCB导出stp用SolidWorks打开异常原因如下:Cadence 16.6版本和Solidworks2017版本配合;Cadence正常建(封装,以及3D),次3D部分

1653485088.3635 2022-05-26 16:58:46

分享一个分类、命名规范的Allegro PCB封装,还附有3D模型显示

`1.文件按照pad,ssm,fsm,symbol4个文件夹分类放置,便于的管理.2. 文件命名规范,例如BGA类型的PCB封装命名为:BGA+引脚数+PIN间距+主体长宽,这样的命名规则容易查找核对。3.大部分.dra封装都已附有3D封装模型。`

蚂蚁乱舞 2020-10-16 17:31:10

3D模型添加到PCB中的方法

下面我们来讲讲具体怎么将3D模型添加到PCB中。操作步骤如下:

鹤壁华盛 2019-07-24 08:20:28

为昕AI智能建软件

2023-03-06 16:57:42

AD20.2版本导出3D元件缺失问题

`各位大佬好!求教一下AD20.2版本的软件导出PCB3D图后,用Pro E软件打开发现有元件的3D封装缺失了,这些元件的封装在AD的3D模式下看是有的。也尝试过用AD16版本的导出3D也是有的,不过因为公司不让用AD16了,在线等各位大神的解决方法,非常感谢!`

半面书生 2021-05-11 11:37:38

Altium Designer - 常用元件3D模型封装分享

`本资源为Altium Designer可用的常用元器件3D封装(STEP模型),包括常用贴片元件3D模型42款;电感电阻电容17款;常用接插件38款;常用发光及显示器件34款,共130余款常见元件的精美3D模型,应有尽有。 `

o_dream 2020-10-10 09:33:19

请问怎么才能将AD中的3D封装转换为2D的封装

请问怎么将AD中的3D封装转换为2D的封装

神圣奇迹 2019-06-05 00:35:07

AD19做pcb时无法导入3D模型

在使用AD19画PCB时,进入到导入3D模型步骤时,先选择Place-3D Body,在弹出的对话框选择好了正确的模型之后无任何反应。会弹出下图对话框:选择Place-Extruded 3D

辉龙天子 2019-07-14 20:22:28

为什么designer 9 加入3D元件体时无法显示3D模型?

第一幅图是加了.step文件后的样子。第二幅图是加载这个自建后的pcb预览。在没加3D元件时。自定义是可以用,可预览的。加了3D元件后,工程文件使用了后预览并没有显示出3D的形式。这是怎么回事

semiaxis 2019-09-04 04:36:03

Altium Designer导出3D STEP模型的方法

3D STEP 模型一般是提供给专业的3D软件进行结构核对,如Pro/Engineer。Altium Designer 提供导出3D STEP模型的功能,结构工程师可以直接导出进行结构核对。

2022-10-12 09:22:52

如何在封装中去创建3D器件模型?

如何在封装中去创建3D器件模型?有哪些常见的元器件?

zyh34997 2021-07-22 09:28:58

Ultra Libraian生成Altium Designer元件的步骤介绍

导出生成Altium Designer建脚本文件。3、打开Altium Designer软件,打开刚刚Ultra Libraian生成的脚本工程文件。运行脚本,生成相应的原理图和PCB,最后在PCB中加入对应3D文件完成建

dipper006 2019-07-10 07:49:27

Altium AD制作3D元件视频教程

altium AD制作3D元件视频教程https://v.qq.com/x/page/u0915mlv3l7.html?start=18

jjm821 2019-08-17 15:34:17

navicat怎么导出数据文件

导出数据文件是数据管理中的一个重要操作,而Navicat是一款流行的数据管理工具,具有强大的导出功能。在本文中,我将详细介绍如何使用Navicat导出数据文件,并在步骤中提供所需的细节

2023-11-21 10:53:09

文件嵌入详解(一):在PCB封装中嵌入3D模型

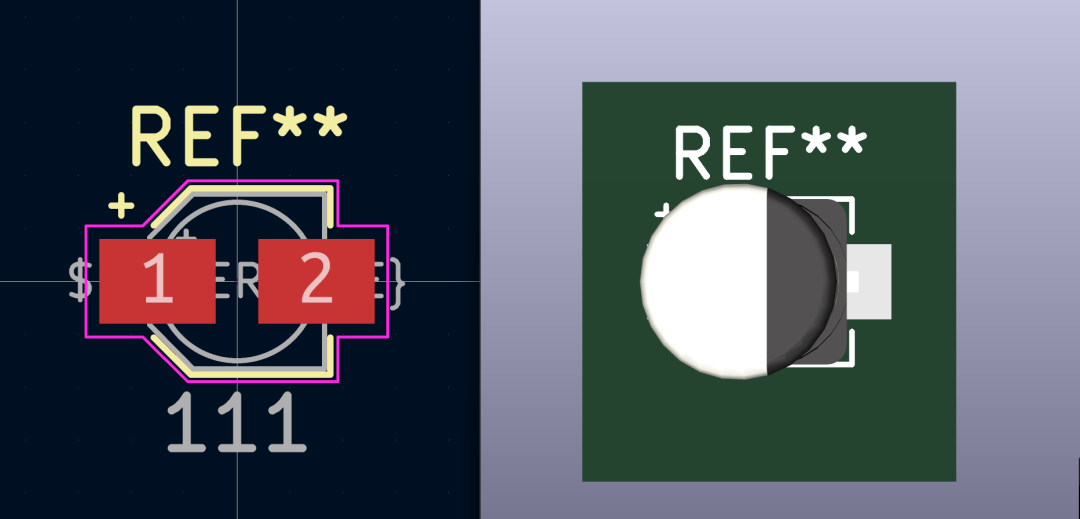

“  从 KiCad 9 开始,就可以在封装中嵌入 STEP 3D 模型,而不只是简单的关联。这样在复制封装、3D或路径发生变化时就不用再次重新关联了。  ”   文件嵌入 从 KiCad 9
