cadence pcb快捷查找器件位置

分享:

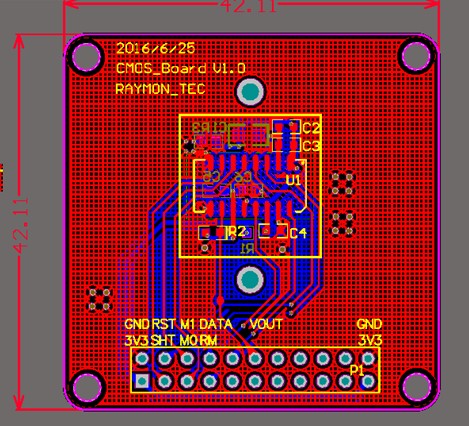

在 Cadence PCB 设计工具(主要指 Allegro PCB EditorOrCAD PCB Designer)中,快速查找器件(元件)位置的核心方法是使用 Find 面板。以下是详细的操作步骤和技巧:


核心步骤:使用 Find 面板

  1. 打开 Find 面板:

    • 在 Allegro 菜单栏中找到 Edit -> Find
    • 更快捷的方式:在右侧控制面板区域找到 Find 标签页点击打开(通常位于 OptionsVisibility 面板上方或旁边)。
    • 快捷键: 按下键盘上的 Ctrl + F
  2. Find 面板中设置查找条件:

    • Find By Name 在下拉菜单中选择 Symbol (or Comp)
      • 在 OrCAD/Allegro 中,器件通常在原理图中称为 Part/Component,在 PCB 版图中称为 Symbol。选择 Symbol 是最直接查找器件封装位置的方式。
      • 有些版本也可能显示为 Comp (Symbol) 或类似选项。
    • Find By Name 输入框:
      • 直接输入器件位号(Reference Designator),例如 C10, R5, U1, J2
      • 支持通配符 * (星号) 进行模糊匹配:
        • 查找所有电容:输入 C*
        • 查找所有以 U1 开头的器件(如 U1A, U1B):输入 U1*
        • 查找所有器件:输入 * (不常用,可能会卡顿)。
  3. 优化查找(关键步骤):

    • Find 面板下方的 筛选器 (Filter) 区域,确保只勾选你需要查找的对象类型:
      • 务必勾选 Symbols (或 Comps) - 这是查找器件封装本身。
      • 如果你同时想高亮显示该器件的丝印、位号等,可以勾选 Text(查找器件位号文本)或 Package Geometry/Silkscreen_Top/Bottom(查找丝印外形)。但仅勾选 Symbols 通常是最快定位器件位置的方法
      • 强烈建议: 在开始查找前,点击筛选器区域右下角的 All Off 按钮,然后只勾选 Symbols。这样可以避免误选其他无关元素,提高查找速度和准确性。
  4. 执行查找:

    • 输入器件位号并设置好筛选器后,直接在位号输入框中按 Enter 键。
    • 或者,点击 Find 面板上的 Find 按钮(如果可见)。
  5. 定位结果:

    • 目标器件(封装)会被自动高亮显示(默认通常是黄色高亮)。
    • 视图会自动 Zoom To (缩放到) 该器件的位置,使其位于窗口中央并放大显示(前提是 Zoom To 选项通常是开启的)。

其他实用技巧

  • Show Element / Show Measure 命令:

    • 在菜单栏 Display -> Show Element (或 Show Measure)。
    • 在随后弹出的 Show Element / Find by Name 对话框中:
      • Find By Name 下拉框选择 Comp (Symbol)Symbol
      • 在输入框中输入器件位号。
      • 点击 Show 按钮。
    • 效果与使用 Find 面板类似,器件会被高亮并定位。对话框底部还会显示该器件的详细信息(坐标、角度、所在层面等)。
  • Color Dialog 中的 Components/Symbols 标签:

    • 打开颜色管理器:Display -> Color/Visibility... (Ctrl + F5)。
    • 切换到 ComponentsSymbols 标签页。
    • 在列表中滚动查找你的器件位号。找到后:
      • 勾选该器件前面的颜色框可以单独开启/关闭它在视图中的显示。
      • 双击该器件位号所在的行,视图通常会快速定位并放大显示该器件(类似 Zoom To 功能)。这是浏览大量器件的好方法。
  • 导航树(Project Browser):

    • 如果你的设计工具打开了导航树视图:
      • 展开 Components 分支。
      • 按字母顺序找到你的器件位号。
      • 右键单击 该位号 -> 选择 Zoom ToHighlight。视图会自动定位到该器件。

总结:最快最常用的方法

  1. Ctrl + F 打开 Find 面板。
  2. Find By NameSymbol (或 Comp)
  3. 输入器件位号 (如 R7, U3)。
  4. (关键!) 在筛选器区点击 All Off,然后勾选 Symbols
  5. Enter

执行后,目标器件会立即高亮并显示在设计窗口中央。

熟练掌握 Find 面板和筛选器的使用是高效查找任何对象(器件、网络、过孔、文本等)在 Cadence PCB 工具中的关键。
