电源模块是电子设备的核心供能单元，其性能直接影响系统的稳定性和安全性。以下是主流电源模块类型及科学选型指南，助您精准匹配设计需求：
一、主流电源类型详解
-
隔离与非隔离电源
- 隔离电源（安规必备）
结构特征：输入/输出电路通过高频变压器实现物理隔离（耐压值常达1kV~4kV）
场景举例：医疗设备（符合60601-1）、工业控制（防共模干扰）、多级供电系统
代表拓扑：反激式（Flyback）、正激式（Forward）、LLC谐振变换器 - 非隔离电源（空间敏感场景）
拓扑方案：Buck降压、Boost升压、Buck-Boost升降压
优势短板：体积缩减30%但无电气隔离，仅适用于单板内局部供电
- 隔离电源（安规必备）
-

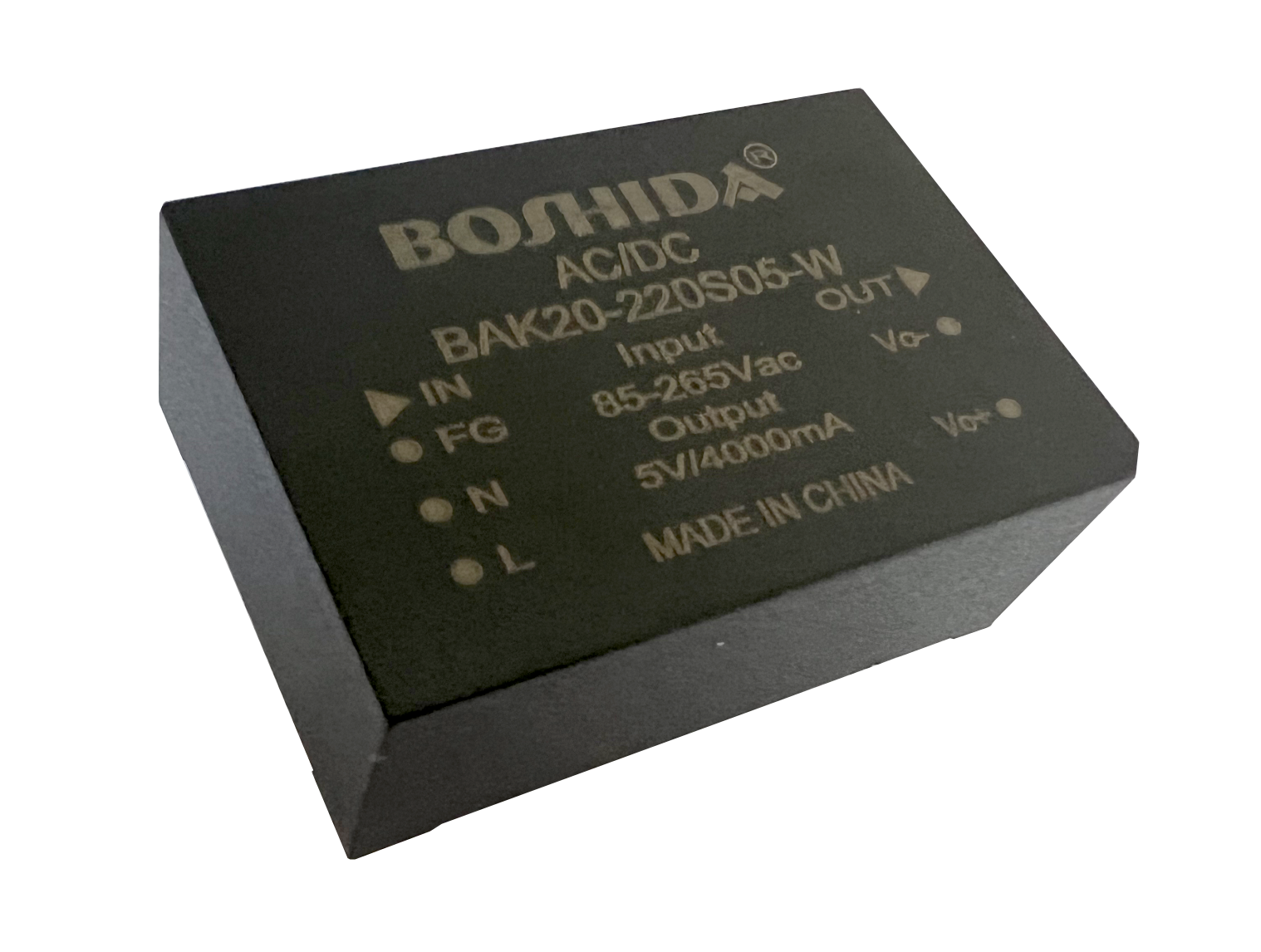

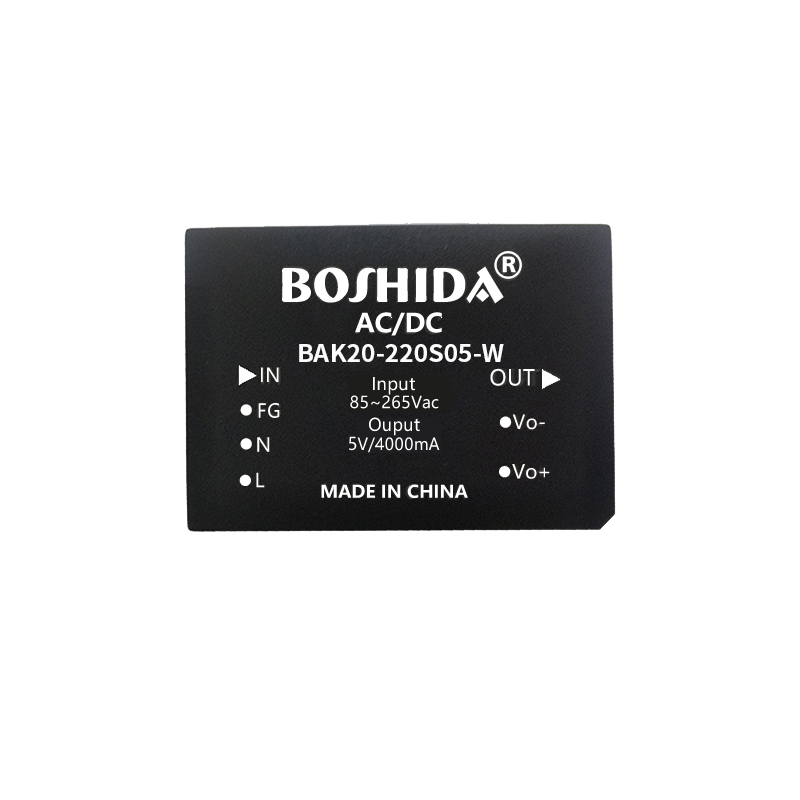

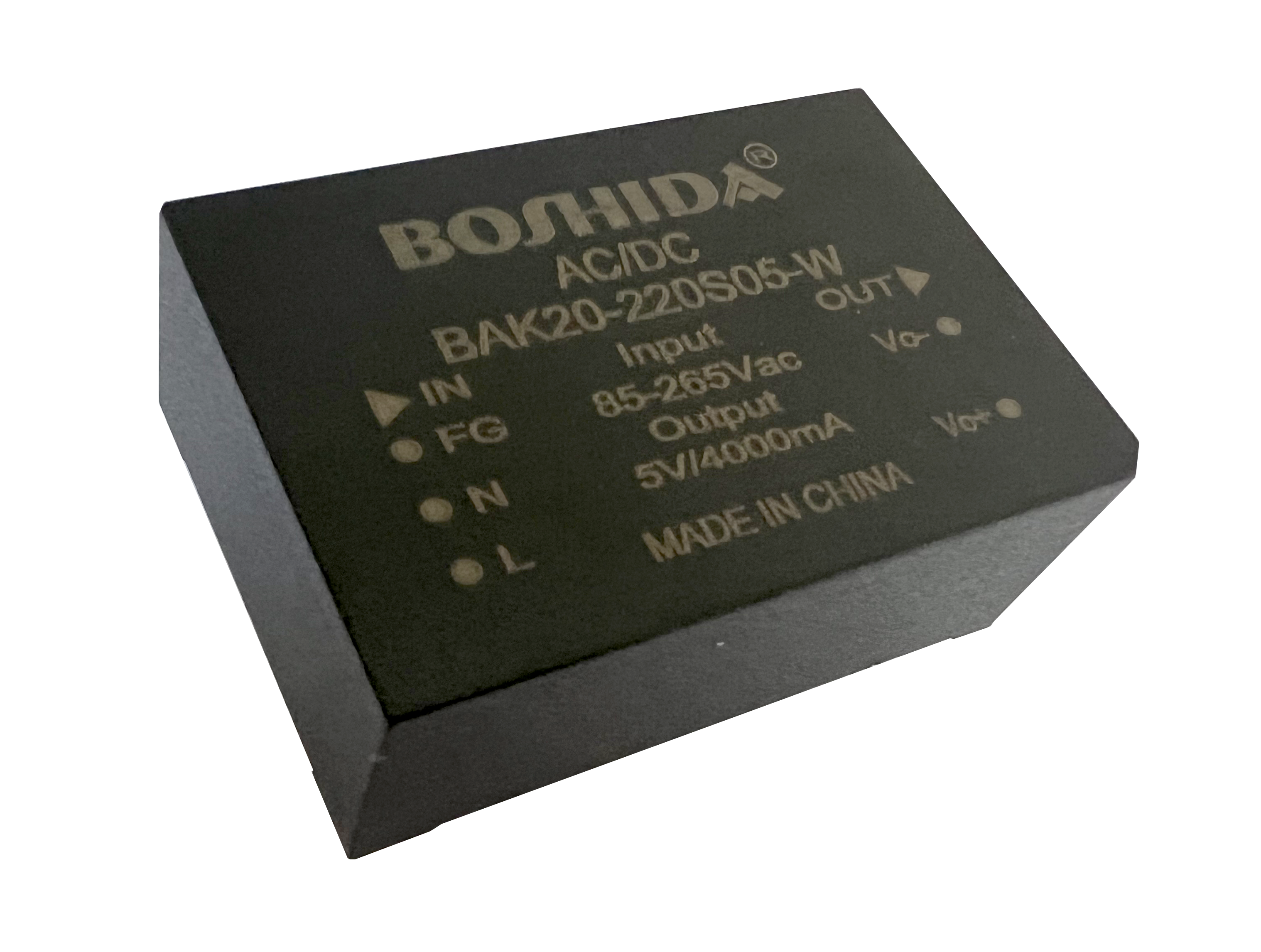

AC-DC电源模块
- 核心任务：将市电（85-265V AC）转为直流电压（5V/12V/24V等）
- 技术演进：传统线性电源（低噪声但效率<50%） → 开关电源（效率>85%，如PFC+LLC架构）
- 典型应用：家电控制板、服务器电源、LED驱动
-

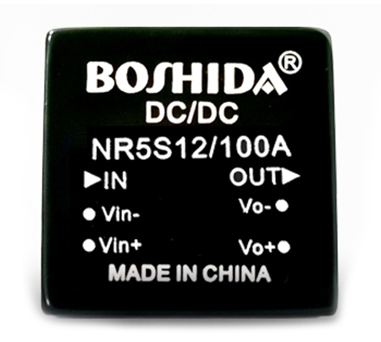

DC-DC电源模块

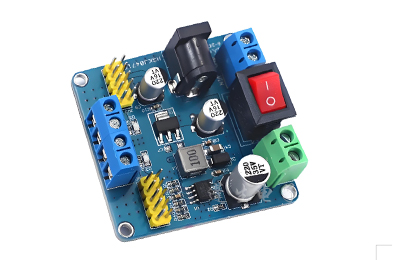

- 基础型
Buck：输出压降场景（车载12V转5V）
Boost：电池供电升压（锂电池3.7V升5V USB输出）

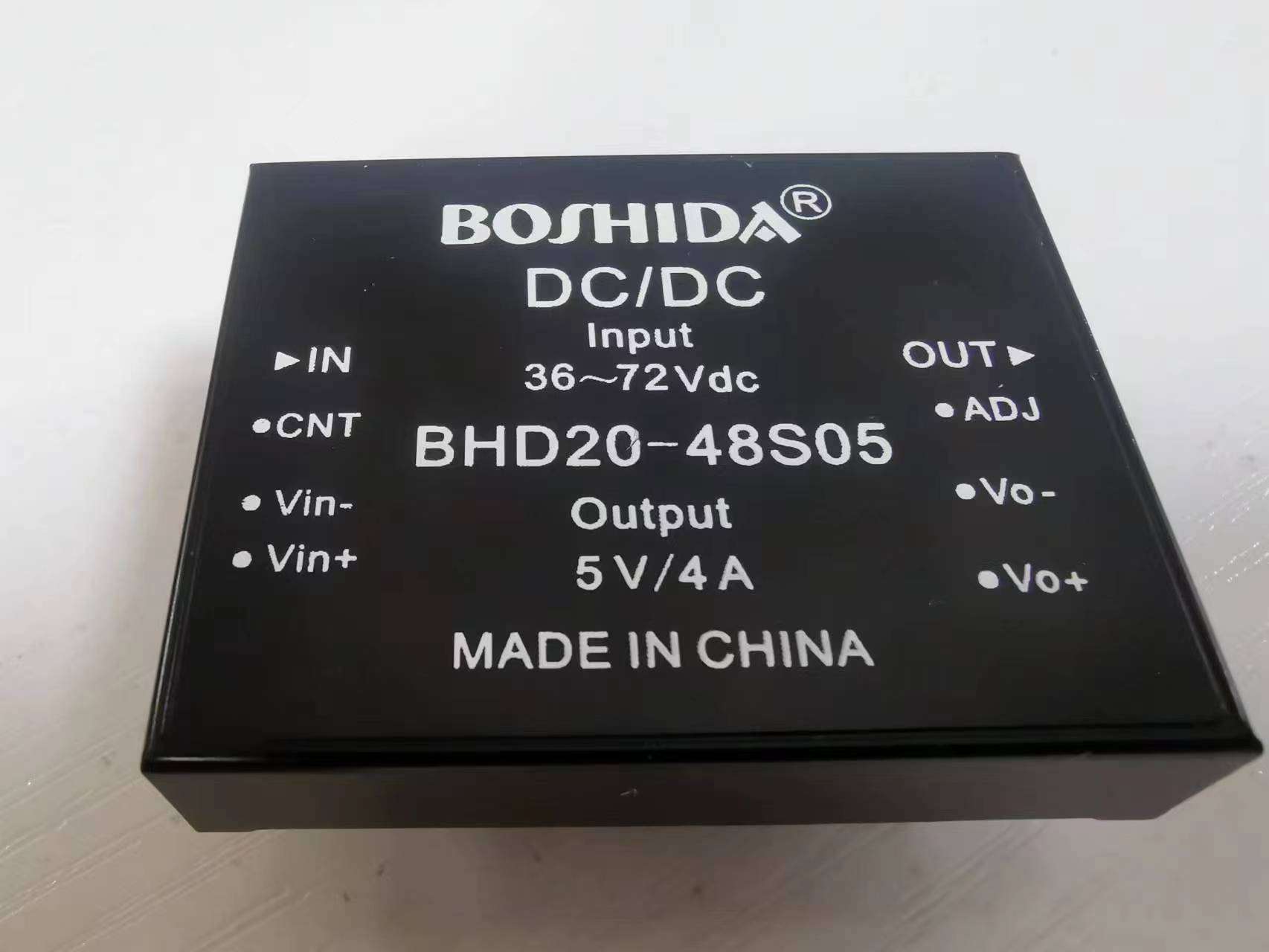

Buck-Boost：宽电压电池应用（如3-5V输入稳至3.3V） - 隔离型DC-DC
架构特点：小功率常用反激拓扑，中大功率优选半桥/全桥
应用场景：通信总线隔离（RS485/CAN）、高噪声工控环境
- 基础型
-
DC-AC逆变模块
- 技术方案：SPWM正弦波逆变器（THD<5%）、方波逆变器（低成本）
- 应用场景：太阳能发电并网、车载UPS（12VDC→220VAC）
二、选型决策树（关键参数矩阵）
graph TD
A[确认输入源] -->|AC电源| B(选择AC-DC模块)
A -->|DC电源| C{是否需要隔离？}
C -->|是| D[隔离型DC-DC]
C -->|否| E[非隔离Buck/Boost]
B --> F[电压范围及功率]
D --> F
E --> F
F --> G[电压精度]
G -->|±1%| H[精密稳压]
G -->|±5%| I[标准稳压]
H --> J[动态响应需求]
I --> J
J -->|高瞬变负载| K[选用同步整流+多相控制]
J -->|稳态负载| L[常规拓扑]
K --> M[散热评估]
L --> M
M -->|自然冷却| N[效率＞90%模块]
M -->|强制风冷| O[效率＞85%模块]三、工程选型十要素
-
电压匹配
- 输入范围需覆盖波动极限（如车载12V系统按9V-36V设计）
- 输出电压容差：数字电路±5%，ADC参考电压需±0.1%
-
电流能力
- 峰值电流 ≧ 负载最大冲击电流（如电机启动电流3倍额定值）
- 长期负载率 ≤ 模块额定值80%（避免热应力老化）
-
效率优化策略
- 轻载应用：选择PSM（脉冲跳频）模式电源
- 中重载：同步整流拓扑（效率可达95% vs 异步整流85%）
-
热管理设计
- 计算功率损耗：
P_loss = P_out × (1/η - 1) - 散热匹配示例：20W模块在60°C环境需≥100cm²散热面积
- 计算功率损耗：
-
动态指标验证
- 负载瞬变响应：ΔVout ≤ ±5% @ 50%-100%负载阶跃
- 环路稳定性：相位余量＞45°（避免振荡）
-
安规认证
- 工业：IEC/EN 62368-1
- 医疗：ANSI/AAMI ES60601-1
- 汽车：AEC-Q100验证
-
EMC对策
- 传导发射：预留π型滤波电路空间
- 辐射抑制：模块内置屏蔽罩或磁性组件
-
保护机制
- 必备三保护：OVP（过压）、OCP（过流）、OTP（过热）
- 高端配置：UVP（欠压）、SCP（短路）、反接保护
-
控制接口
- 数字电源：PMBus/I²C编程（调整电压/限流点）
- 模拟控制：CTRL引脚使能/关断
四、前沿技术趋势
- GaN功率器件：开关频率突破1MHz（体积缩小至硅基方案1/3）
- 智能数字电源：TI Fusion Digital Power™等方案支持实时能效优化
- 模块化集成：封装内整合电感+控制器（如TI Simple Switcher系列）
避坑指南：某工业PLC因选用无PFC的AC-DC模块，导致输入电流THD达40%，造成线缆过热——务必验证全负载下的功率因数（PF＞0.9）！
掌握上述选型逻辑，可精准避开电源设计中的“雷区”，确保系统稳定高效运行。实际设计中建议使用厂商选型工具（如TI WeBench）进行仿真验证。
