在电子设计领域，PCB 和 PCBDoc 是两种不同的文件格式，主要与 Altium Designer（常用PCB设计软件）相关。以下是它们的中文详解及区别：
? 1. PCB文件（.PcbDoc）
- 文件后缀：
.PcbDoc（常见误称"PCB"实指此格式） - 性质：Altium Designer的 主设计文件，包含完整PCB设计数据。
- 内容：
- 电路板层叠结构、布线、元件布局
- 焊盘、过孔、铜箔区域
- 设计规则（间距、线宽等）
- 3D模型、注释、网络表关联
- 特点：
- 可编辑：需用Altium Designer修改。
- 版本绑定：高版本设计的文件可能无法用低版本软件打开。
- 非生产直接文件：需导出为制造格式（如Gerber）供厂家使用。
? 2. PCB文件（Protel格式 / .pcb）
- 文件后缀：
.pcb - 历史背景：Altium Designer前身 Protel 的旧版二进制格式。
- 用途：
- 兼容早期Protel软件（如Protel 99SE）。
- 常用于 与制造商或旧版软件交换数据。
- 特点：
- 兼容性广：部分其他EDA工具可导入。
- 功能受限：不包含3D模型、高级规则等现代设计数据。
- 逐渐淘汰：新项目推荐使用
.PcbDoc。
核心区别
| 特性 | .PcbDoc (Altium Designer) | .pcb (Protel格式) |
|---|---|---|
| 所属软件 | Altium Designer (现代版) | Protel / Altium旧版 |
| 数据完整性 | ✅ 完整设计数据（3D、规则等） | ❌ 仅基础布局布线 |
| 可编辑性 | 必须用Altium打开修改 | 部分工具可兼容读取 |
| 适用场景 | 项目主设计文件 | 旧版兼容或交付制造 |
| 版本问题 | 高版本需降兼容保存 | 通用性较好 |
? 实际应用建议
- 设计阶段：始终使用
.PcbDoc格式保存，确保数据完整。 - 交付生产：
- 优先导出 Gerber文件（行业标准制造格式）。
- 若厂家要求旧格式，可另存为
.pcb（File → Save As → 选“PCB 4.0”格式）。
- 协作：
- 对方使用Altium → 发送
.PcbDoc。 - 对方使用其他工具 → 导出通用格式（如
.STEP3D模型或.DXF图纸）。
- 对方使用Altium → 发送
⚠️ 注意：避免混淆缩写——日常所说的“PCB”通常指电路板实体，而文件操作中需明确后缀（
.PcbDocvs.pcb）。
如有具体使用场景（如版本转换、制造交付），可进一步说明需求！ ️
Altium Designer支持的设计数据导入格式及导入方法
PCB ASCII码格式 2.8 (*.pcb) Altium PCB 二进制格式 V3.0, V4.0, V5.0 (*.PCB, *.PcbDoc) Altium PCB ASCII码格式
ElecFans小喇叭
2021-03-23 08:00:00
DigiPCBA我的个人空间实用教程
）和PCB（* .PcbDoc，* .Pcb）文件。Autodesk® EAGLE™ - 原理图设计存档 ( *.sch ) 和 PCB 设计存档 ( *.brd ) 文档。您可以上传使用 EAGLE
ElecFans小喇叭
2021-12-14 18:31:13
allegro .brd文件转成AD .pcbdoc文件的问题
allegro .brd文件转成AD .pcbdoc文件，1、将.brd文件生成.alg文件2、使用AD导入向导将.alg文件生成 .pcbdoc文件最后显示图片内容，谁能解答一下
王先生66
2022-03-23 11:14:19
为什么AD中的pcbdoc文件打开时显示file type not recognised，但里面是空白的？
紧急问题求教，我的一个pcbdoc文件打不开了，显示有1962kb，但是打开时会出现file type not recognised，然后pcb里面是空白的
pu76543
2019-09-24 02:05:33
Allegro17.X pcb文件转成AD、PADS、降成低版本allegro pcb文件的方法
1.用AD导入Allegro 17.X PCB文件、保存为5.0 版本格式.pcbdoc2.用PADS，菜单导入命令，选择protel ***的.pcbdoc文件，导入低版本的.asc文件3.用allegro导入pads的.asc文件
腾云教育Marco
2019-11-29 21:40:07
CH582能否提供.PCBDOC和.Schdoc的文件格式？
你好，CH582官网的SCHPCB.ZIP里解压出来的AD文件都是CHXXX.schlib和CHXXX.pcblib。因电脑没有AD版本，想问下可否提供.PCBDOC和.Schdoc的文件格式。
飞雪9366
2022-07-29 06:23:39
Sharing the footprint of M1n module (.schdoc and .pcbdoc original files)
It's very easy to use the NGFF footpring. 1.Add the .schdoc and .pcbdoc to your project.2.Edit
h1654155967.8714
2021-02-21 11:03:20
Altium的pcb文件转allegro的方法
软件可以读取AD9的.PCB DOC文件）直接用 PADS9.5 软件导入.PCBDOC 文件；（图文详解见附件）
郑振宇altium
2019-09-03 17:02:30
pcb版图怎么做
首先我们需要先画出自己的原理图，并按此图来绘制pcb板图。根据原理图在AD中放置相应的元件，记住要新建工程，并在工程文件夹中添加SCHdoc与PCBdoc，外接的引脚一般用Header来代替。
2019-04-24 17:32:42
第一次画PCB板有什么问题
没有敷铜，敷铜了看不清楚。图中比较宽的是要通过12V,10A的电流，我选的线宽是3.5mm，开窗喷锡了 ，铜箔厚度1 OZ，不知道够不够用。LED开关PCB图2.PcbDoc (870.5 KB )
faceCa
2019-06-14 04:36:11
PCB上电时稳压芯片3.3发烫
问题如下，我的PCB上电的时候那个稳压芯片3.3发烫，很厉害，跑普通程序没问题，综合实验勉强能跑，显示挺暗的，但是我一跑ucos+emwin的时候彻底死机，软件是没问题的，我直接在开发板上可以运行的。麻烦帮看一下。谢谢了 手机小型系统.PcbDoc (15.78 MB )
吕少大大
2019-04-09 04:21:02
请问高版本PCB文件转成低版本会改变板子大小和铺铜吗？
用AD16画好的板子是.pcbdoc文件，考虑生产厂家版本转低，但转换成PCB 4.0的.pcb文件之后内容就发生变化，目前已经发现的是板子的大小和铺铜效果都不对了。求教是不是设置有问题。不会贴图，只能放在附件（3张图中第一张是转之前的），见谅。感谢赐教！
h1654155958.0499
2019-05-27 05:35:41
将Gerber/ODB++制造数据返回PCB

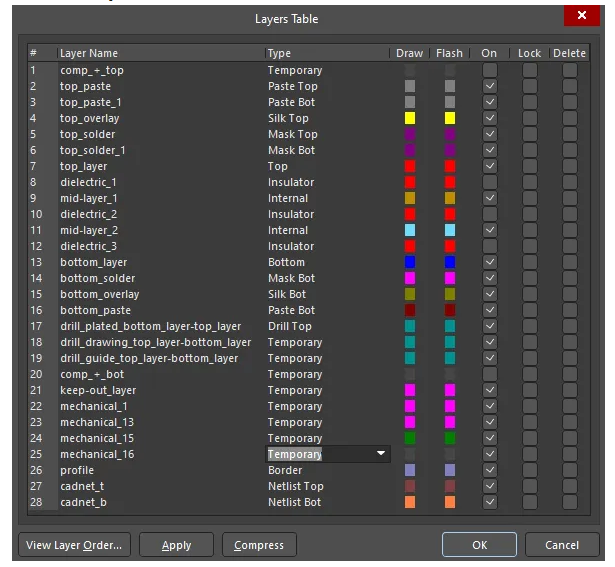

将Gerber/ODB++ 制造数据返回*.Pcbdoc（即，将电路板设计数据进行逆向工程到Altium中）涉及将相应的制造数据文件读入CAMtastic，配置层堆栈和钻孔对，提取网表，最后导出到PCB编辑器。
