好的，PCB板（印制电路板）的来料检验是确保产品质量的关键环节。以下是中文版的PCB来料检验要点和流程，涵盖关键检查项目：
PCB板来料检验规范 (中文版)
一、 包装与标识检查
- 外包装： 检查外包装是否完好无损（无破损、挤压、严重变形、受潮、油污等）。
- 内包装： 检查防静电包装袋（通常是粉红色或银色）是否密封完好、无破损。确认干燥剂（如有）颜色正常（未失效）、湿度指示卡（如有）读数在可接受范围内。
- 标识核对：
- 采购单号/合同号： 核对实物标签上的采购信息是否与送货单/订单一致。
- 料号/型号： 核对PCB板本身的料号（通常是丝印）和包装标签上的料号是否与BOM及采购订单一致。
- 版本号： 确认PCB板版本（通常丝印上有Rev X.X字样）是否正确，符合当前生产要求。
- 厂商名称/代码： 确认供应商信息正确。
- 生产批次号/Lot No.： 记录批次号，便于追溯。
- 数量： 清点实际数量是否与送货单/标签一致。
- 环保标识： 检查是否符合要求的环保标准（如RoHS、无卤素Halogen Free等标识或附带报告）。
- 特殊标识： 检查是否有特殊存储要求（如冷藏、避光）或操作要求（如防静电ESD）的标识。
二、 外观检查 (需在良好光线下，建议500Lux以上)
- 整体外观：
- 颜色： 基板颜色是否一致、正常（常用FR4是绿色、黄色、蓝色等，确认是否是所需颜色）。
- 尺寸： 测量PCB长、宽、厚（用卡尺或投影仪）是否符合图纸公差要求。
- 翘曲度/弯曲度： 将PCB放在大理石平台或校验平台上，用塞规测量最大翘曲高度（单面板一般要求≤0.75%，双面板/多层板一般要求≤0.50%，具体依据规格书）。不允许有扭曲（扭转变形）。
- 基材缺陷：
- 分层/起泡： 板材各层间有无分离、鼓包现象（尤其边缘或受热区域）。严重致命缺陷。
- 白斑/微裂纹： 观察板面或截面有无白色斑点或细微裂纹（尤其在钻孔周围）。
- 外来物/夹杂物： 基材内部或表面有无明显的异物、杂质。
- 铜箔线路部分：
- 开路： 线路是否有断裂、断开现象。致命缺陷。
- 短路： 不同网络线路间是否有不应有的连接（如铜丝搭接、残余铜导致桥接）。致命缺陷。
- 凹陷/划痕： 线路表面有无造成铜箔厚度显著减薄（通常要求>标称值的80%）或可能导致断路的深划痕、缺口。
- 铜箔起翘/剥离： 铜箔与基材是否结合牢固，有无翘起或剥离现象（尤其焊盘边缘）。
- 氧化/污染： 铜箔表面是否清洁光亮，有无明显氧化（发黑、发暗）、指纹、油污、助焊剂残留、灰尘或其他污染物（影响焊接）。
- 线宽/线距： 抽样测量关键线路、信号线的宽度和线与线、线与焊盘、焊盘与焊盘之间的间距（用工具显微镜或AOI），是否符合设计图纸要求。
- 阻焊层部分：
- 颜色与光泽： 颜色是否均匀一致，光泽度是否符合要求（哑光、亮光）。
- 覆盖性： 阻焊油墨是否完全覆盖需要绝缘的区域？有无漏印、露铜？露铜是严重缺陷。
- 起泡/脱落： 阻焊层有无起泡、龟裂、脱落现象？
- 厚度与均匀性： （如有要求）厚度是否达标且均匀。通常要求覆盖焊盘边缘不超过焊盘面积的1/4或不影响焊接。
- 异物/污染： 表面有无异物、颗粒、指纹、明显划伤？
- 丝印层部分：
- 清晰度： 字符、符号、标识（位号、极性点、版本号、Logo等）是否清晰可辨、无模糊、断线、缺失？关键标识（如位号、极性点）模糊或缺失是主要缺陷。
- 位置准确性： 丝印位置是否准确？有无偏移、错位、覆盖焊盘或测试点？覆盖焊盘/测试点是严重缺陷。
- 附着性： 用3M胶带轻轻粘贴后迅速撕开，检查丝印有无脱落。
- 内容正确性： 核对丝印内容（料号、版本、极性标识）是否正确。
- 孔部分：
- 导通孔：
- 孔壁质量： 孔壁是否光滑、完整？有无破孔、孔壁分离、树脂沾污（俗称“钉头”）、孔壁镀铜空洞？
- 孔塞： （如有要求为塞孔）检查塞孔是否饱满、平整？有无凹陷、爆裂？透光检查是否透锡？
- 孔径： 测量孔径（用针规或投影仪）是否符合图纸公差（通常要求镀孔后孔径）。
- 元件孔：
- 除上述导通孔要求外，还需检查元件孔的位置度（相对基准位置偏差）是否在允差内，孔径是否能顺利插入元件引脚。
- 非金属化孔： 检查孔壁是否干净无铜箔残留。
- 导通孔：
- 焊盘部分：
- 表面处理： 确认表面处理工艺（如HASL热风整平、ENIG化学镍金、OSP抗氧化、沉银、沉锡）是否正确，表面是否平整、光亮、无氧化、变色、污染？
- HASL： 焊锡层是否均匀、平整？有无未上锡区域？有无焊锡过厚（影响贴片）、锡尖？
- ENIG： 镍层是否均匀？金层是否完整？有无发黑（“黑盘”现象）、露镍、划伤？
- OSP： 是否有明显划伤、脱落？
- 完整性： 焊盘形状是否完整？有无缺损、凹陷？焊盘缺损是致命缺陷。

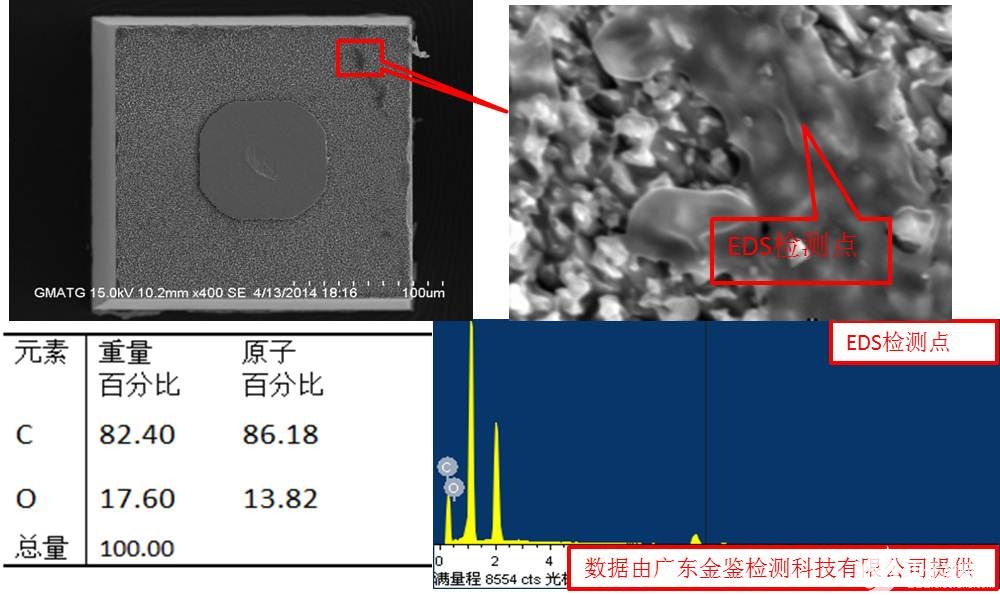

- 污染/氧化： 焊盘表面是否清洁、无氧化、指纹、油污、助焊剂残留？
- 表面处理： 确认表面处理工艺（如HASL热风整平、ENIG化学镍金、OSP抗氧化、沉银、沉锡）是否正确，表面是否平整、光亮、无氧化、变色、污染？
- 边缘与V-CUT：
- 毛刺/披锋： 板边缘、孔边缘、V-CUT边缘是否光滑？有无毛刺、纤维丝突出？毛刺高度是否超标？
- V-CUT深度与位置： 测量V-CUT深度（通常要求板厚的1/3或符合设计要求），位置是否准确？有无切歪、切穿线路或焊盘？残留厚度是否均匀一致？
三、 电气性能检查 (抽样或全检，具体按标准)
- 通断测试：
- 目的： 检查所有设计应连通的网络（Net）是否导通（低阻通路），所有设计应绝缘的网络之间是否无短路（高阻绝缘）。
- 方法： 使用飞针测试机或专用针床测试机（根据设计复杂度和批量决定），加载测试程序（通常由PCB设计Gerber文件生成）。
- 标准： 开路电阻无穷大（或>规定值，如100MΩ），短路电阻接近0Ω（或<规定值，如1-10Ω）。开路或短路都是致命缺陷。
- 绝缘电阻测试：
- 目的： 检验不同网络之间、相邻线路之间、层与层之间的绝缘性能。
- 方法： 通常在测试治具上或手动对关键网络间施加高压（如DC 100V/250V/500V，依据产品安全规范），测量电阻。
- 标准： 绝缘电阻值需大于规定值（如>10MΩ, >100MΩ，具体依据产品要求和安全规范）。
- 耐压测试：
- 目的： 检验PCB在高压下绝缘层是否能承受而不被击穿（主要用于涉及高压或安规要求的产品）。
- 方法： 在需要隔离的网络之间（如初级次级）施加规定的高压（AC或DC，如500V AC, 1500V AC等，依据安规标准如IEC/UL）一段时间（如60秒）。
- 标准： 无击穿、无飞弧现象。漏电流（如有测量）需低于规定值。
四、 工艺参数检查 (抽样或依据报告)
- 镀层厚度：
- 孔铜厚度： 通常要求≥25μm（1oz）或符合图纸要求。切片后用金相显微镜测量。
- 表面处理厚度： 如ENIG的金厚（通常0.05-0.1μm）、镍厚（通常3-6μm）；HASL锡厚等。使用X-Ray荧光测厚仪（XRF）测量。
- 阻焊厚度： （如有要求）测量阻焊油墨厚度。
- 可焊性测试： （抽样或依据报告）模拟焊接条件（如浸渍在熔融焊锡中特定时间），检查焊盘润湿性是否良好（焊锡应均匀覆盖焊盘，无缩锡、不润湿现象）。
五、 检验工具与设备
- 卡尺/千分尺
- 工具显微镜/投影仪/AOI（自动光学检测仪）
- 翘曲度测试平台 + 塞规
- 针规
- 万用表
- 绝缘电阻测试仪
- 耐压测试仪
- 飞针测试机 / 针床测试机
- X-Ray荧光测厚仪（XRF）
- 金相显微镜（用于切片分析）
- 3M胶带
- 放大镜
- 标准光源/照度计（确保检查环境光线）
六、 检验依据与抽样标准
- 依据文件：
- 采购订单/合同
- 物料规格书（供应商规格书）
- 工程图纸（Gerber文件、PCB加工图）
- 内部检验标准/检验规范（包含缺陷判定等级）
- 相关国际/国家/行业标准（如IPC-A-600, IPC-6012）
- 抽样标准： 通常采用AQL（可接受质量限）抽样方案（如MIL-STD-105E/GB 2828.1）。根据物料重要性、供应商质量表现、批量大小选择合适的AQL水平和检验水平（通常II级）。致命缺陷(Critical)的AQL通常为0，主要缺陷(Major)和次要缺陷(Minor)的AQL值依据风险设定。
七、 缺陷等级判定 (参考)
- 致命缺陷： 会导致产品功能失效、安全风险或无法组装焊接的缺陷。如：开路、短路、分层、焊盘缺损、漏孔、严重氧化导致不可焊、关键标识错误/缺失导致错误装配、尺寸严重超差导致无法安装等。必须拒收整批。
- 主要缺陷： 影响产品性能、可靠性或美观，可能引起客户投诉的缺陷。如：线宽/线距超差、孔壁空洞、轻微分层/白斑、阻焊露铜、丝印覆盖焊盘/测试点、焊盘轻微损伤或污染、翘曲度超标、V-CUT不良、一般性标识错误/模糊、表面处理不良但不影响焊接等。需根据AQL判断批合格与否。
- 次要缺陷： 对产品功能、性能、可靠性影响微乎其微，主要是外观上的轻微瑕疵。如：板面轻微划痕且未露铜/伤阻焊、丝印轻微偏移但不影响识别也不覆盖功能区域、轻微色差、边缘毛刺轻微超标但不影响装配等。通常AQL值较高。
八、 检验记录与处理
- 详细记录： 清晰记录检验日期、抽样数、检验结果（包括合格数、各类缺陷数量及具体描述、发现的缺陷位置图片）、检验员、使用的仪器等。
- 判定： 根据检验结果和AQL标准判定整批合格、拒收或特采（让步接收）。
- 标识： 对已检物料进行状态标识（合格、不合格、待处理）。
- 处理不合格品：
- 隔离： 立即将不合格品（整批或抽样中不合格品）隔离存放，防止混用。
- 反馈： 将检验报告（特别是详细的不合格描述和图片）反馈给SQE（供应商质量工程师）和采购。
- 沟通： SQE与供应商沟通不合格原因、要求改善措施（CAR/SCAR）。
- 处置： 根据质量协议和沟通结果，决定退货、换货、筛选使用（需供应商承担筛选费用）或特采（需评审风险并获得授权批准）。
- 特采： 对于轻微不影响功能或可返工的不合格项，经评估风险后可办理特采手续，并在后续生产中进行重点监控或返工。
- 保留证据： 保留不合格样品和记录，作为与供应商交涉的依据。
九、 关键建议
- 首件确认： 新供应商或新版本PCB首次批量来料时，务必进行更严格的检验或全检（FAI）。
- 标准统一： 检验标准（图纸、规格书、IPC标准等级）必须与供应商在订单中明确约定一致。
- 人员培训： 检验员需熟悉标准、图纸、检验方法和缺陷判定，最好通过IPC认证。
- 静电防护： 检验和存储环境需符合ESD要求（防静电工作台、手腕带、接地等）。
- 环保符合性： 定期要求并提供环保测试报告（如RoHS）。
- 持续改进： 定期分析来料检验数据，识别主要问题点，推动供应商持续改进。
这份清单提供了全面的检查要点。在实际操作中，不同产品、不同要求的PCB板，检验项目和严格程度会有所侧重和调整。务必依据你们公司的具体产品要求、质量标准和供应商协议来制定详细的《PCB来料检验作业指导书》。
