pcb 蓝牙天线库

分享:

关于PCB设计中蓝牙天线的“库”,通常指的是在电子设计自动化(EDA)软件中使用的资源库,或者是指可供参考和使用的天线设计资源集合。以下从几个关键方面进行解释:

  1. EDA软件中的天线封装库(符号 & 封装):

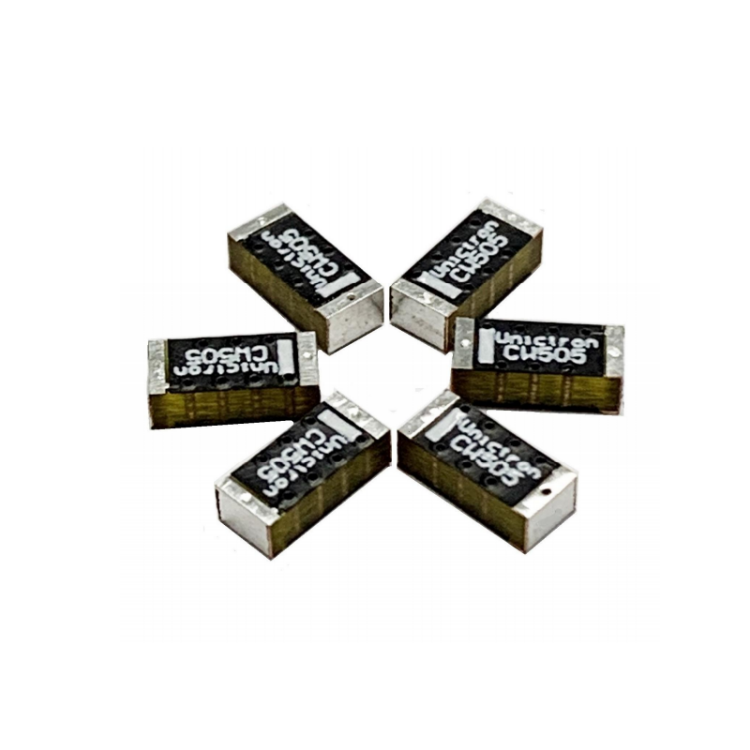

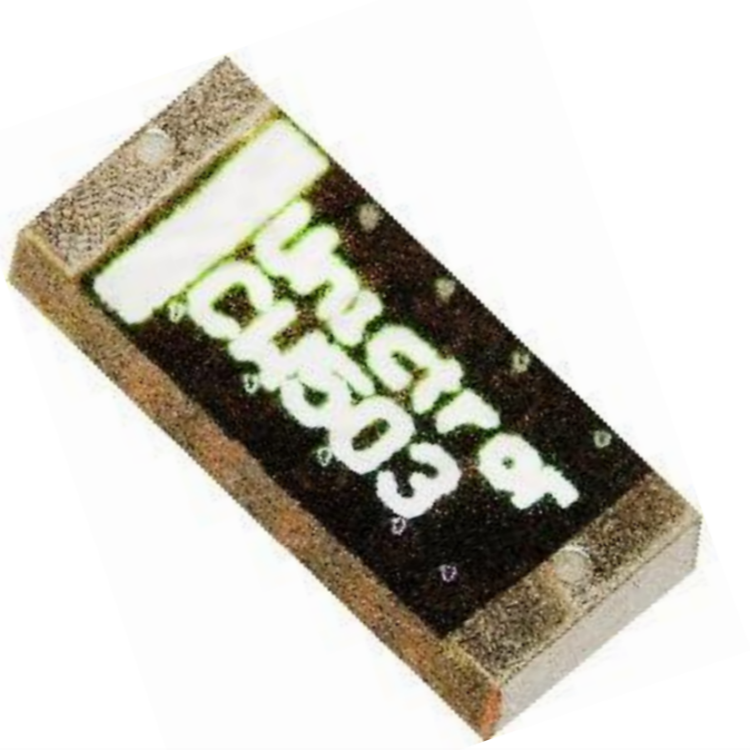

    • 内容: 这是最常见的“库”的含义。它包含蓝牙天线(通常是芯片天线/Chip Antenna 或 贴片天线/SMD Antenna)的原理图符号(Symbol)和PCB封装(Footprint)。
    • 作用:
      • 原理图符号: 允许你在电路原理图中直观地放置天线组件并连接到蓝牙芯片(如RF引脚)。
      • PCB封装: 提供天线元件在PCB上的精确物理尺寸、焊盘形状、大小和位置信息,确保PCB布局工程师能正确放置和布线。
    • 来源:
      • 天线制造商提供: 大多数知名的天线供应商(如 Molex, Taoglas, Fractus, Johanson Technology, Yageo/Phycomp, Antenova, Vishay, Laird, Mitsubishi Materials等)都会在其官网提供其天线产品的详细规格书和应用笔记。这些文档通常包含推荐的PCB布局、阻抗匹配电路设计,以及可供下载的原理图符号和PCB封装文件(格式如 .lib, .schlib, .pcblib, .dra, .step 等,取决于EDA软件)。
      • EDA软件自带库: 某些EDA软件(如KiCad)可能在其默认库中包含一些常见天线厂商的标准封装。
      • 社区/第三方库: 一些在线共享平台(如SnapEDA, Ultra Librarian, Component Search Engine)也提供用户上传或维护的元器件库,可能包含所需天线封装。务必谨慎使用,需对照官方规格书仔细验证。
      • 手工创建: 工程师根据天线规格书中的尺寸图,在EDA软件中手动绘制封装。
  2. 天线设计参考库/资源库:

    • 内容: 这不是EDA库的直接文件,而是一个设计参考的集合。包含:
      • 各种类型PCB蓝牙天线的典型设计指南(如倒F天线/PIFA、环形天线/Loop、蛇形天线/Meander、陶瓷贴片天线/Ceramic Chip)。
      • 针对不同频段(如BLE常用的2.4GHz ISM频段)、不同尺寸、不同性能需求(增益、效率、方向性)的标准化参考设计图纸(layout示意图)。
      • Gerber文件示例: 有时厂商会提供完整的、已验证的PCB设计文件(Gerber)供参考。
      • 仿真模型: 高级资源可能包含天线的电磁仿真模型(如HFSS, CST等格式),用于精确模拟其在特定PCB环境下的性能。
    • 作用: 为工程师设计或优化自己的蓝牙天线布局提供理论依据、布局规范和起点。即使使用购买的贴片天线,其布局(特别是接地层设计、馈线长度和阻抗匹配网络)也至关重要,这些参考设计提供了最佳实践的指导。
    • 来源:
      • 蓝牙芯片制造商提供: 这是最重要和最推荐的来源! 像Nordic Semiconductor (nRF系列), Dialog (现Renesas), Texas Instruments (CC系列), Cypress (现Infineon), STMicroelectronics, Espressif Systems (ESP32) 等公司在其蓝牙SoC/WiFi Combo芯片的应用笔记、设计指南、参考设计平台中,都会详细阐述其推荐的天线类型、布局规则、匹配电路设计,并提供具体的布局示例和Gerber文件。强烈建议优先查阅你所选蓝牙芯片厂商的资料。
      • 天线制造商提供: 同样,天线供应商的应用笔记会详细说明其特定型号天线在PCB上的最佳布局要求(如接地层大小、净空区/Clearance Area尺寸、馈线走线长度、匹配元件值等)。
      • 行业标准文档/书籍: 关于RF PCB设计和天线理论的书籍、教程。
      • 在线论坛/社区: EDA软件论坛、电子工程社区等可能有经验分享。

关键点总结与建议:

  1. 明确“库”的含义: 用户通常需要的是EDA封装库(用于原理图和PCB布局)或设计参考库(用于指导布局设计)。
  2. 优先查阅芯片厂商资料: 蓝牙芯片厂商的参考设计是天线设计成功的关键起点。他们的文档会告诉你哪种天线类型最适合,如何布局,以及匹配电路如何设计。
  3. 利用天线厂商资源: 如果你计划使用特定的贴片天线/芯片天线,务必去该天线制造商的官网下载其规格书和应用笔记,获取精确的封装文件和布局指南。
  4. 注意阻抗匹配: 蓝牙天线(50Ω系统)与蓝牙芯片RF引脚之间的传输线(通常是微带线)必须做好50Ω阻抗控制。这需要计算走线宽度、参考层距离(介质厚度)、介电常数等参数。
  5. 重视净空区: 绝大多数PCB天线(尤其是倒F天线、贴片天线)下方或周围需要禁止敷铜的区域(Keepout / Clearance Area)。这是天线辐射效率的关键,必须严格遵守设计指南。
  6. 接地平面设计: 天线附近的接地平面大小、形状对性能影响极大。参考设计会明确要求最小接地面积。
  7. 测试验证: 无论参考设计多么优秀,最终的PCB天线性能都必须在实际板子上通过矢量网络分析仪(VNA)进行阻抗匹配(S11参数)测试,并通过OTA测试(辐射方向图、效率、增益)来验证。仿真和理论只是起点。

如何获取“库”:

  • EDA封装库:
    • 访问你选定的天线供应商网站,查找目标天线型号的“Downloads”或“Design Resources”部分。
    • 访问你使用的EDA软件的库管理器或在线库资源。
    • 使用第三方元器件库平台(如SnapEDA, Ultra Librarian)搜索下载(务必验证)。
  • 设计参考库:
    • 访问你选定的蓝牙芯片供应商官网,查找对应芯片型号的“Documentation”, “Application Notes”, “Design Resources”, “Reference Designs”或“Development Kits”页面。
    • 访问计划使用的天线供应商网站,查找对应天线型号的“Application Notes”或“Design Guides”。

一句话回答: PCB蓝牙天线的“库”主要指用于EDA设计的天线元件封装文件(原理图符号+PCB封装),或可供参考的天线设计资源集合(布局指南、参考设计、仿真模型)。首要获取途径是蓝牙芯片厂商和天线元器件供应商官网提供的设计文档和库文件。 设计时必须严格遵守天线布局规则(净空区、接地、阻抗匹配)。
