绘制PCB中的放电管（通常指气体放电管GDT）在原理图和PCB布局上都需要注意一些关键点。以下是详细的中文步骤和注意事项：
? 一、 原理图绘制 (Schematic Capture)
-
找到正确的元件符号：
- 在PCB设计软件（如Altium Designer, KiCad, Eagle, OrCAD等）的元件库中搜索与气体放电管相关的关键字：
GDT,Gas Discharge Tube,Surge Arrestor,Spark Gap,Protector。 - 常见的GDT原理图符号通常由两个相对的箭头组成（表示击穿放电），或看起来像一个带两个电极的矩形/椭圆形，中间可能有类似闪电⚡️的标记或弧线。符号两端是引脚。
- 重要： 确保你选择的符号准确反映了放电管的电极数（常见的是2极或3极）。2极用于线与线或线与地之间；3极通常用于差动线对（如电话线）的保护（线1-地、线2-地、线1-线2）。
- 如果库里没有理想的符号，你需要根据器件Datasheet自行创建一个原理图符号。
- 在PCB设计软件（如Altium Designer, KiCad, Eagle, OrCAD等）的元件库中搜索与气体放电管相关的关键字：
-
放置元件并连接：
- 将选中的GDT符号放置到原理图中需要保护的电路节点上。
- 典型连接位置:
- 信号线入口处： 放置在需要保护的信号线（如电话线、以太网线、RS485线、电源输入线）与保护地(PE/PGND)之间。这是最常见的用法（线-地保护）。
- 线间保护： 连接在两条需要相互隔离保护的信号线之间（线-线保护）。
- 用导线连接GDT的引脚到相应的网络（信号线网络和保护地网络）。
-
添加关键参数：
- 给GDT元件添加注释或直接在属性中设置以下关键参数（这些参数在选型时已确定）：
直流击穿电压 (DC Spark-over Voltage)冲击击穿电压 (Impulse Spark-over Voltage)标称放电电流 (Nominal Discharge Current - In)最大放电电流 (Maximum Discharge Current - Imax)绝缘电阻 (Insulation Resistance)极间电容 (Capacitance)- 最重要的是： 型号 (Part Number)。添加型号能让原理图和BOM（物料清单）关联起来。
- 这些参数对后续布局和选型至关重要。
- 给GDT元件添加注释或直接在属性中设置以下关键参数（这些参数在选型时已确定）：
? 二、 PCB布局与布线 (PCB Layout & Routing)
这是放电管发挥有效保护作用最关键的部分！?
-
选择合适的封装 (Footprint):
- 根据你选定的具体GDT型号，在PCB库中找到或创建其对应的封装。封装必须与实物器件的引脚间距（Pitch）、焊盘尺寸、外形尺寸完全匹配。
- 常见的GDT封装有：
- 径向引线 (Radial Lead): 类似直插电阻/电容，有直插(THT)和贴片(SMD)两种形式（如SMD圆盘形）。

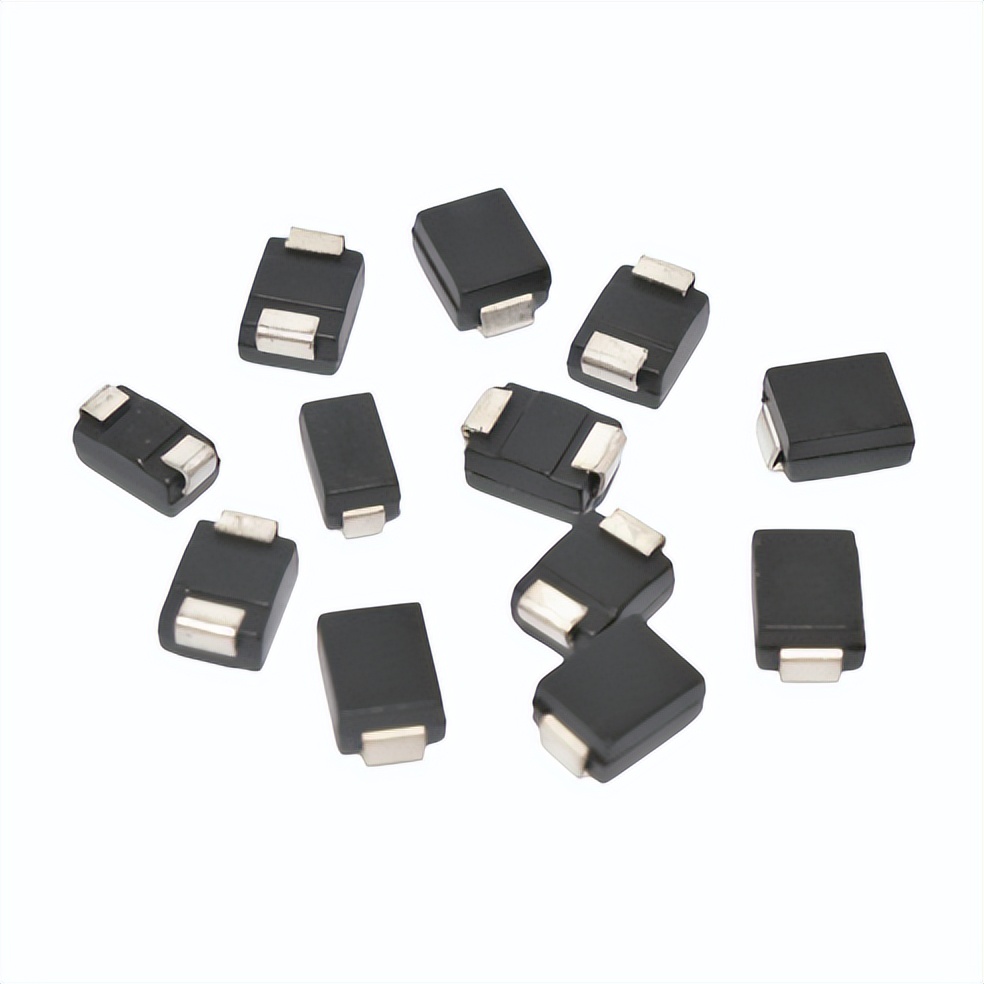

- 长方形SMD封装： 类似于较大的贴片电阻，引脚在两侧。
- 特殊封装： 如用于RJ45网口模块内置的微型GDT。
- 强烈建议： 直接从器件供应商（如Bourns, Littelfuse, TDK-EPCOS, Semtech, Vishay等）官网下载推荐的PCB封装，或严格按Datasheet中的尺寸要求创建。
-
关键布局原则 - "短、粗、直"：
- 靠近被保护点： 最重要！ 放电管必须尽可能靠近需要保护的端口或入口连接器（如RJ45插座、电源输入端子、天线接口）。任何引入的保护导线过长都会产生电感，在浪涌瞬间产生高压降，削弱保护效果甚至损坏后端电路。
- 连接到真正的保护地(PE/PGND)： GDT必须连接到专用的大面积保护地平面(PGND)。
- 绝对避免连接到敏感的工作地(GND/SGND)。PGND和GND通常在单点连接（通常在电源入口处）。
- PGND层需要足够大且低阻抗。
- 泄放路径最短化：
- 从被保护信号线到GDT的走线要尽可能短。
- 从GDT到保护地(PGND)连接点的走线更要极短、极宽、极直。这是浪涌电流的主要泄放路径。
- 优先使用铺铜(Pour)或短而宽的走线(Trace)： 对于PGND连接，理想情况是GDT的接地焊盘直接放在PGND铜皮上，或者通过非常短（< 5mm）、非常宽（能多宽就多宽）的走线连接到PGND铜皮。避免细长走线！
- 减少过孔： 如果必须用过孔连接PGND层，尽量使用多个、大尺寸的过孔并联在最短路径上，以降低电感。
- 与其他元器件保持安全距离：
- 爬电距离和电气间隙： GDT在放电时，其引脚间或焊盘与周围其他低压线路/元件之间需要满足安全规范（如IEC/UL标准）要求的最小间距，防止空气击穿或表面漏电。距离取决于工作电压和过压等级（如过压类别II, III, IV）。查阅相关安全标准和GDT datasheet中的推荐值，通常需要几毫米甚至十几毫米。
- 热考虑： 超大电流泄放时GDT会发热，避免紧贴热敏元件或易熔材料。
-
布线要点：
- 线宽： 连接到GDT的信号线和地线（尤其是地线），在空间允许的情况下尽可能宽。这降低了电阻和电感。
- 避免环路： 精心规划PGND的回流路径，避免产生大的环路面积，这有助于抑制感应耦合。
? 三、 总结关键点
- 符号准确： 原理图使用正确反映极性的GDT符号。
- 型号清晰： 原理图中标注确切型号，链接到BOM。
- 布局核心： 最短路径！ GDT紧挨端口，接地路径最短、最粗、最直接到PGND。
- 地线分离： 严格区分PGND和GND/SGND！ GDT只接PGND。
- 安全间距： 保证与其他线路/元件的充分爬电距离和电气间隙。
- 泄放优先： 将浪涌视为需要最快路径泄放到大地的洪水，GDT是闸门，布线是河道，河道必须短、宽、直、低阻抗。
? 附加建议
- 参考评估板/应用笔记： 仔细研究你所选GDT供应商提供的评估板设计文件和典型应用笔记，它们展示了最佳布局实践。
- 多层板处理： 在多层板中，确保PGND是一个完整的、低阻抗的平面层。GDT的接地过孔应直接打到这个PGND层。
- 与其他保护器件配合： GDT通常作为初级粗保护，后面会串联TVS二极管或压敏电阻进行次级细保护。布局时遵循"先GDT后TVS/MOV"的顺序，泄放路径同样要短、粗、直。
- 仿真考虑： 对于非常高频或要求严格的场合，可能需要利用SI/PI工具分析泄放路径的阻抗特性。
遵循这些指南，尤其是极其重视泄放路径的短、粗、直和连接到正确的保护地，是确保气体放电管在你的PCB设计中有效发挥浪涌保护作用的关键。?? 实际操作时，建议在布局初期就规划好放电管位置，这直接影响整个电路板的抗浪涌能力。
