在 PCB 设计软件中将电路板导出为 三维模型 (3D Model) 是一个常见需求，主要用于机械设计协作、外壳设计、结构校验和可视化展示。以下是通用的步骤和注意事项：
核心步骤
-
完成 PCB 设计并添加 3D 模型：
- 确保你的 PCB 设计（包括板框、元器件布局、布线）已经完成。
- 关键： 为元器件分配正确的 3D 封装模型（STEP / .stp, .igs, .wrl 等格式）。这是最终 3D 模型包含元器件形状的基础。软件通常自带通用库或允许从供应商网站导入。
-
进入 3D 视图模式：
- 在软件中找到 3D 预览/查看器 功能。通常在主菜单栏 (
视图->3D 视图或类似路径) 或工具栏有专用按钮。 - 进入 3D 视图后，旋转、缩放确认模型显示正确（板厚、元器件高度、位置）。
- 在软件中找到 3D 预览/查看器 功能。通常在主菜单栏 (
-
执行导出命令：
- 在 3D 视图界面 或 PCB 设计主界面 的菜单中查找导出选项：
- 常见路径：
文件->导出->STEP 3D/IGES/3D 模型(具体名称因软件而异)。 - 也可能在 3D 视图中有专门的
导出 3D 模型或保存 3D 模型按钮。
- 常见路径：
- 常用格式选择：
.STEP/.STP(推荐)： 最通用、最标准的工业交换格式，几乎被所有 MCAD 软件（SolidWorks, Creo, Inventor, Fusion 360, Solid Edge, CATIA, NX 等）完美支持。包含精确的几何和装配结构信息。.IGES/.IGS： 较老的标准，兼容性也较好，但不如 STEP 通用和先进。.Parasolid (.x_t, .x_b)： 某些软件支持导出此格式，SolidWorks 内核格式，在特定生态内效果好。.VRML/.WRL： 轻量级，适合网页展示或简单可视化，精度较低，不适合结构设计。- 机械软件原生格式 (如
.sldprt/.sldasmfor SolidWorks)： 少数高级 PCB 软件可能支持直接导出为特定 MCAD 软件的原生格式（需插件或特定配置）。
- 在 3D 视图界面 或 PCB 设计主界面 的菜单中查找导出选项：
-
设置导出选项 (弹出对话框)：
- 文件名和保存位置： 指定导出的文件名称和存放路径。
- 导出格式： 选择你需要的格式（如 STEP AP214）。
- 包含内容选项 (非常重要)：
- 电路板： 导出 PCB 基板（包括板框、层叠厚度、挖空区域、丝印等）。
- 元器件： 导出所有已分配 3D 模型的元器件。通常可选是否包含隐藏的或不贴装的器件。
- 敷铜区域： 是否将铺铜导出为实体（通常是简化表示）。有时可选忽略敷铜以简化模型。
- 单位： 选择导出模型使用的单位（毫米 mm 是最常用的）。
- 坐标系： 确认原点和方向是否符合你的 MCAD 软件要求（有时可能需要调整）。
- 版本/公差： 对于 STEP/IGES，选择兼容性较好的版本（如 STEP AP203/AP214, IGES 5.3）。
-
确认并导出：
- 检查设置无误后，点击
确定、导出或保存按钮。 - 软件开始处理，可能需要一定时间，尤其是大型复杂板。
- 检查设置无误后，点击
-
在 MCAD 软件中导入验证：
- 打开你的机械设计软件。
- 使用
导入或打开命令，选择导出的 STEP/IGES 等文件。 - 确认：
- 所有元器件是否完整导入且位置正确。
- PCB 板厚、尺寸、定位孔是否正确。
- 模型是否无破面、缺失或异常几何体。
主流 PCB 设计软件中的具体位置 (供参考)
- Altium Designer:
- 打开 PCB 文件。
- 进入 3D 视图 (
查看->切换到 3D 显示或3键)。 文件->导出->STEP 3D或Parasolid...。
- KiCad:
- 打开 PCB 文件。
文件->导出->STEP/IGES。- 或者在 PCB 编辑器 工具栏找到
导出到 STEP图标。
- Cadence Allegro / OrCAD:
- 通常需要专门的 Allegro PCB STEP Model Generator 模块或插件。
- 导出命令可能在
File->Export->STEP. 具体操作流程请参考官方文档。
- Mentor Xpedition / PADS:
- 在 PCB 编辑器中使用
File->Export->MCAD/STEP/IDF等选项。
- 在 PCB 编辑器中使用
- 立创EDA (专业版):
- 打开 PCB 文件。
文件->导出->STEP/IGES/导出 3D 模型。- 可能在顶部菜单或右键菜单找到。
关键注意事项
- 3D 封装模型是基础： 没有正确分配的 3D 模型，导出的只能是裸板或简化的占位符。务必确保关键器件（尤其是高度受限的）有精确模型。
- 格式选择： STEP (.stp, .step) 是首选，兼容性最好。
- 模型简化： MCAD 导入后可能需要简化（移除内部细节、简化复杂曲面、移除微小结构如焊盘）以提高性能。PCB 软件导出时可能有简化选项。
- 更新： PCB 设计变更（布局、封装改动）后，需要重新导出 3D 模型。
- 装配结构： 导出模型通常是一个单一实体文件或一个包含多个零件（板、每个器件）的装配体文件（STEP 支持）。了解 MCAD 如何处理导入的装配体。
- 精度和公差： 对于非常精密的配合（如压接连接器），注意导出和导入时的精度设置。
- 文件大小警告： 包含大量细节（特别是敷铜）的模型文件可能非常大。考虑导出选项中的简化设置。
总结流程
graph TD
A[完成PCB设计] --> B[添加元器件3D封装模型]
B --> C[进入3D视图检查]
C --> D[执行导出命令]
D --> E[选择导出格式 STEP/IGES]
E --> F[设置导出选项 板/器件/敷铜等]
F --> G[确定文件名路径并导出]
G --> H[在MCAD软件中导入验证]选择 STEP (.stp) 格式，确保元器件有 3D 模型，并在导出选项中勾选需要包含的内容，是在 MCAD 软件中获得一个准确可用的 PCB 3D 模型的关键。根据你使用的具体 PCB 设计软件查找对应的菜单路径即可。
为什么三维视图中不显示PCB三维模型？
PCB三维视图中的三维主体模型显示通过View Configuration Panel中的设置控制。我们将简单介绍如何确保该选项被启用。
2023-04-28 15:48:53
泰来三维|文物三维扫描，文物三维模型怎样制作
文物三维扫描，文物三维模型怎样制作：我们都知道文物是不可再生的，要继续保存传承，需要文物三维数字化保护，所以三维数字化文物保护是非常重要的一个技术手段。 那么文物三维扫描，文物三维模型是怎样
2024-03-12 11:10:23
如何导入机械臂的三维模型
目的 本文手把手教你如何在 Mathematica 软件中搭建机械臂的三维仿真环境，包括以下几部分： 1. 如何导入机械臂的三维模型； 2. 如何进行（正/逆）运动学仿真； 3.
法规处发
2021-09-07 09:25:13
电流互感器的三维模型需满足哪些要求
电流互感器的三维模型需满足哪些要求？电压互感器的三维模型需满足哪些要求？电容器的三维模型需满足哪些要求？
shsfsdfsg
2021-08-03 07:13:35
智慧城市_实景三维|物业楼三维扫描案例分享_泰来三维
三维激光扫描技术是近年来发展的新型测量方法,通过三维扫描获取大量全面点云数据,形成三维立体模型,实现快速掌握被测目标信息。
2023-05-16 13:56:57
Handyscan三维扫描仪对户外大型灯箱三维扫描解决方案
，操作灵活便捷。在对广告灯箱外观进行多个角度的扫描，并把数据进行拼接，形成整体扫描的三维数据后，就可结合逆向建模软件进行实时建模，输出通用交互模式的CAD模型。而该模型通过传统建模软件，都可进行后续
gzetgz
2020-07-15 10:52:54
无人机三维建模的信息
项目需要调研一下无人机三维建模的信息无人机三维建模核心技术是三维重建，或者说基于图片的建模（Image-Based Modeling）。项目需要是建立园区的三维模型，其他应用上可以用于古街道、文物
hwp0415229
2021-09-16 06:55:27
三维数字化三维激光扫描技术是连接BIM模型和工程现场的有效纽带
剧院三维数字化三维激光扫描技术是连接BIM模型和工程现场的有效纽带 三维激光扫描技术是整个三维数据获取和重构技术体系中的最新技术，其实现了直接从实体进行快速逆向获取三维数据及模型的重新构建。在建
2020-04-12 09:51:55
剧院三维数字化三维激光扫描技术是连接BIM模型和工程现场
剧院三维数字化三维激光扫描技术是连接BIM模型和工程现场的有效纽带 三维激光扫描技术是整个三维数据获取和重构技术体系中的最新技术，其实现了直接从实体进行快速逆向获取三维数据及模型的重新构建。在建
2020-04-24 15:33:23
三维数字化三维激光扫描技术是连接BIM模型和工程现场的有效纽带
剧院三维数字化三维激光扫描技术是连接BIM模型和工程现场的有效纽带 三维激光扫描技术是整个三维数据获取和重构技术体系中的最新技术，其实现了直接从实体进行快速逆向获取三维数据及模型的重新构建。在建
2020-04-10 17:37:07
广州三维动画制作流程（一）
广州三维动画制作流程（一）三维动画制作从简单的几何模型，到复杂的人物模型；三维动画制作从静态、单个的模型展示，到动态、复杂的场景。随着三维动画制作的发展，三维动画在产品、施工、建筑等方面发挥
evancg
2021-12-30 10:06:04
三维设计应用案例
CAD是目前工业制造产品设计的重要软件之一，广泛应用于机械、建筑等领域。而常用的CAD软件，也就是所谓的三维制图软件，较二维的图纸和二维的绘图软件，三维CAD软件能够更加直观、准确地反映实体和特征
60user169
2019-07-03 07:06:31
三维激光扫描仪：三维扫描工厂车间建模
泰来三维三维扫描工程案例分享某大型化工厂的真三维激光扫描工程服务项目。从现场实际情况的数据获取，到三维模型的建立，再到模型导入用户数据库管理，实现了一站式工厂数字化流程作业。
2022-10-17 15:16:01
安徽三维动画制作和二维动画有哪些区别呢？（三）
动画制作短片效率较高，制作动画制作长片的周期较长。一部高品质的二维动画制作电影制作周期一般为四年。b. 三维动画制作：因为三维动画制作需要制作模型、绘制贴图和设置材质灯光，准备工序相对较多，但是动画
evancg
2022-01-25 10:34:36

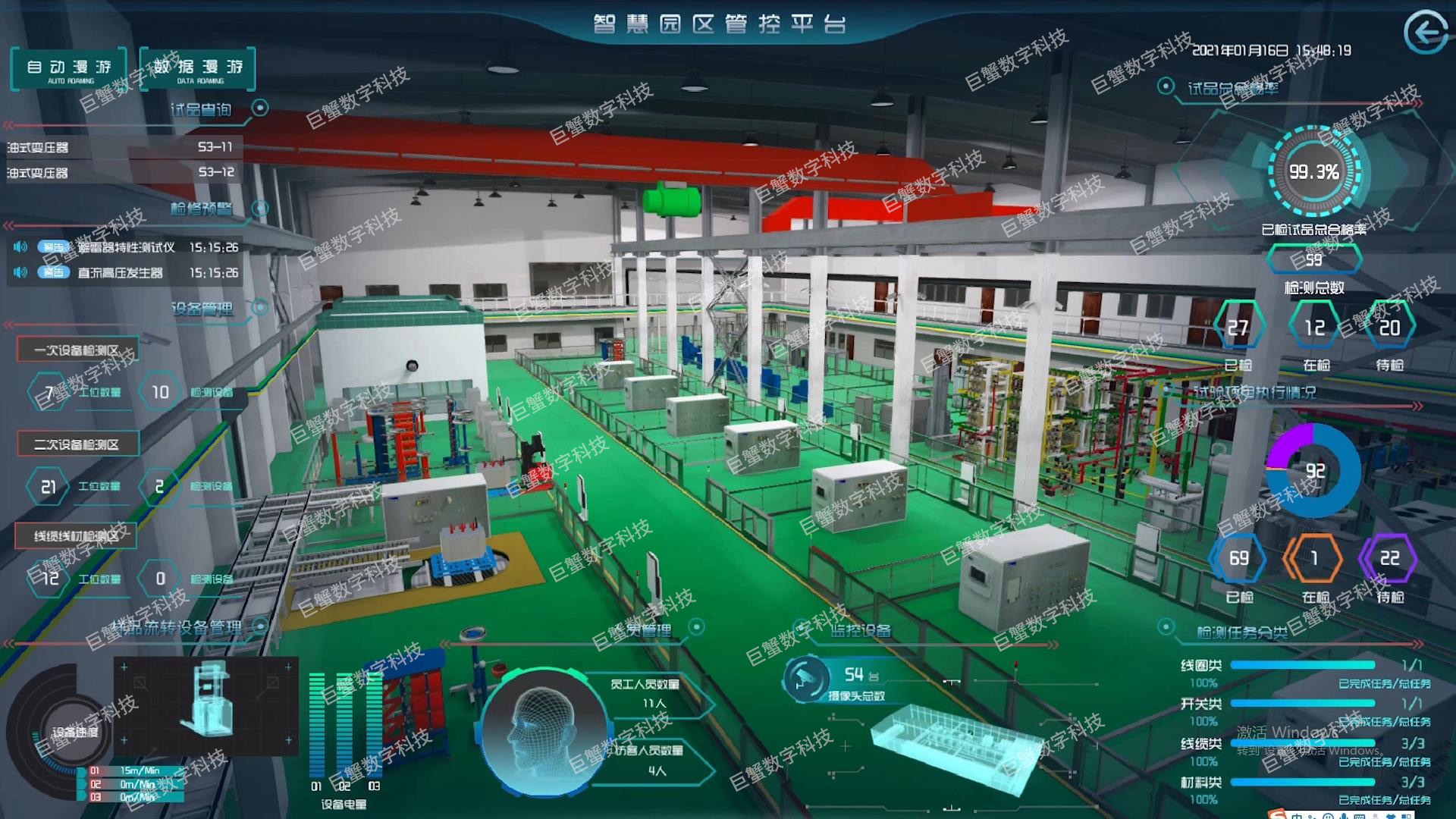

无锡数字孪生工厂3D模型,三维可视化建模,三维虚拟仿真交互模型
巨蟹数字科技在将三维CAD模型导入三维可视化平台系统前，通过轻量化处理算法检索三维CAD数据的几何特征，辨识几何外观，然后对几何元素的参数进行设置，在保证几何外观不失真的情况下，使该几何元素面数最少
2022-11-30 22:53:04
digiPCBA 工程上传云端 已同步 原理图和三维模型显示不正常的问题
，名字也是正确的，但问题是 第一个 层次原理图显示的内容 却始终是 第二个层次原理图的内容，有一个层次原理的内容始终不显示。想知道这是什么情况？是属于现在digiPCBA对层次原理图显示还存在BUG吗？2.工程下，已完成PCB设计，进入后有三维视图，但这里没有显示三维视图预览模型，这是什么情况？`
峰行天下
2021-03-25 12:03:49

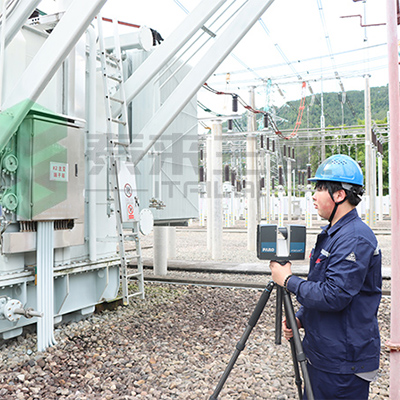

泰来三维|三维扫描助力变电站数字化建设
通过三维激光扫描仪对变电站进行三维扫描，获取精准三维扫描模型，实现数字化孪生精准数据支持。1、数字化存档:为电站提供1:1三维数据模型,供日后改造、破损修建、搬迁的重要依据。2、数字化电站:为数字化电站管理、虛拟电站学习与培训等提供3D模型依据。
2023-08-22 14:09:18
基于文本驱动的三维模型风格化方法
来自华南理工大学、香港理工大学、跨维智能、鹏城实验室等机构的研究团队提出了一种基于文本驱动的三维模型风格化方法，该方法可对输入的三维模型根据文本进行更具真实性和鲁棒性的风格化。
2022-10-31 16:56:43

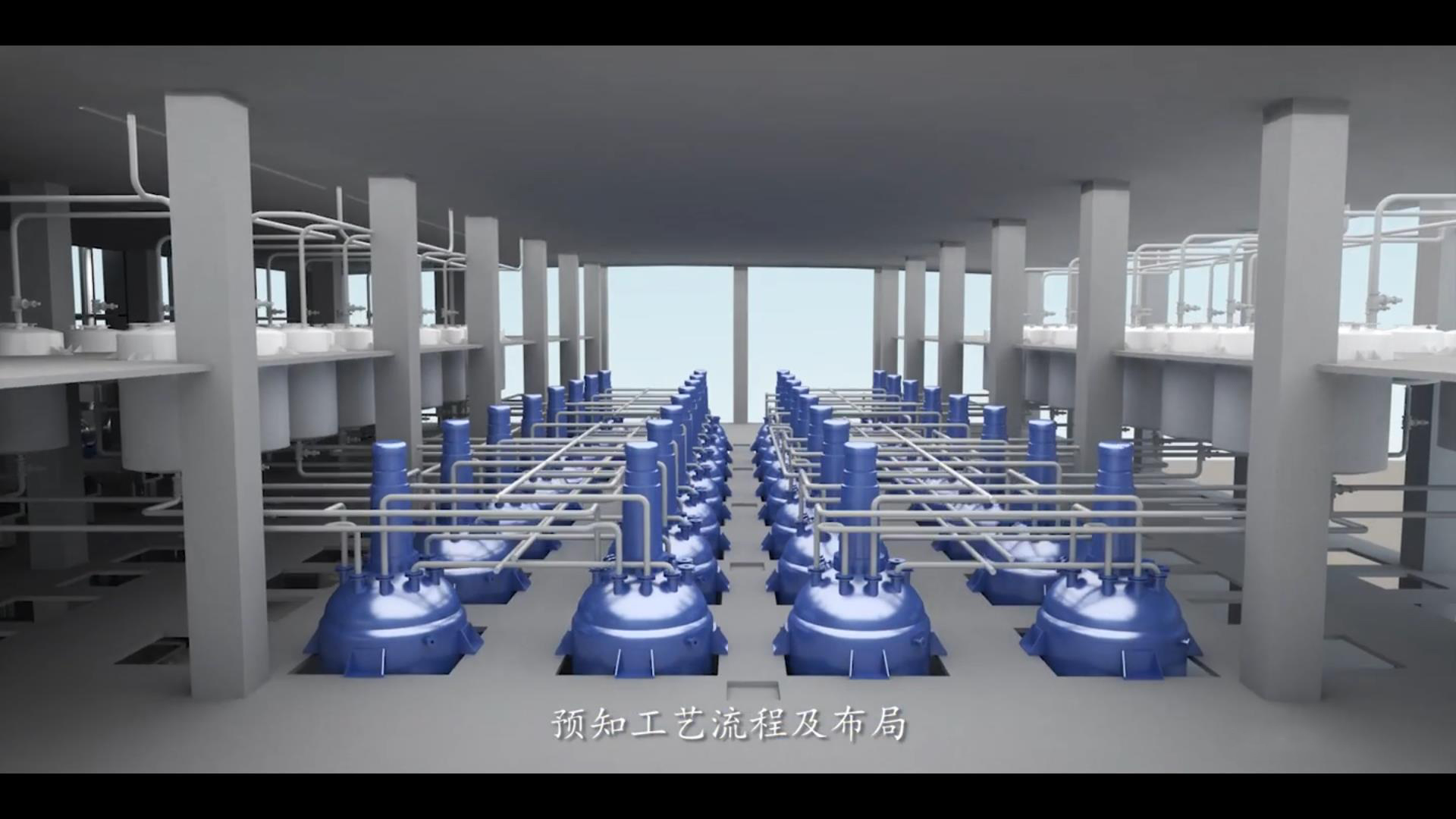

佛山数字孪生工厂3D模型,三维可视化建模,三维虚拟仿真交互模型
佛山数字孪生工厂3D模型，三维可视化建模，三维虚拟仿真交互模型。一个好的三维可视化建模能为用户提供更加直观、形象易懂和有效提高工作效率的设计方案。三维可视化建模过程包括三维空间建模和三维数字建模两个
2022-12-04 12:45:58
无人机倾斜摄影三维模型应用于规划设计中
倾斜摄影建模是目前新兴的三维建模手段，大大加快了大场景下的精细三维模型的生产速度，真正意义上使得城市级别的三维模型应用于规划设计成为可能。中科图新专注于无人机倾斜摄影三维模型的应用、发布与展示，特别推出了倾斜摄影应用于规划设计的解决方案。
2020-09-29 11:37:07

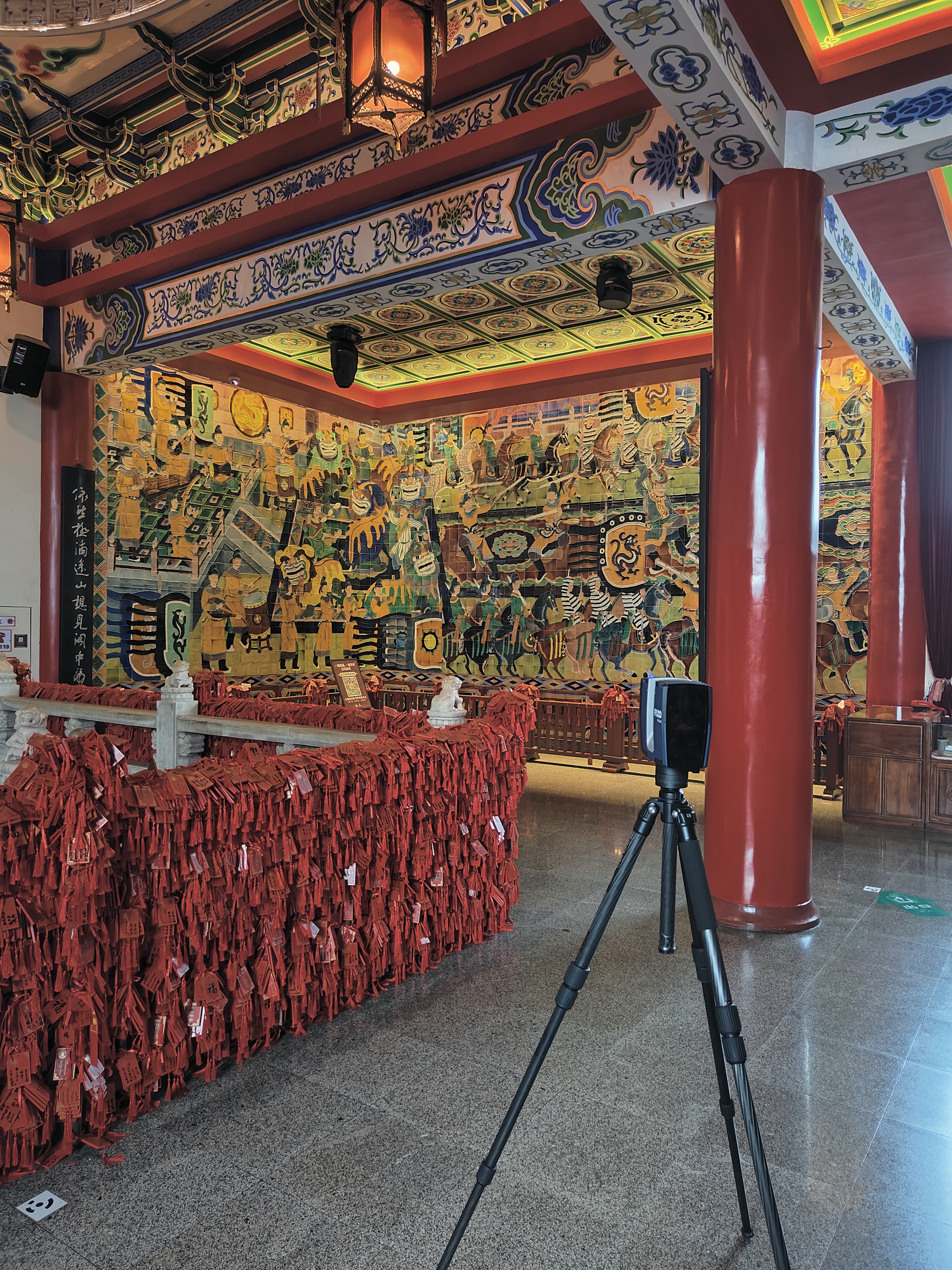

泰来三维|三维激光扫描技术在古建筑保护中的应用
通过三维激光扫描技术，可以快速获取古建筑的精确三维模型。在文物保护与修复过程中，利用三维模型可以更加全面、准确地记录古建筑的损伤情况，并辅助修复工作的设计和实施。例如，通过对模型进行测量和分析，修复人员可以预测古建筑的稳定性，制定相应的保护和修复方案。
2024-06-21 09:15:18

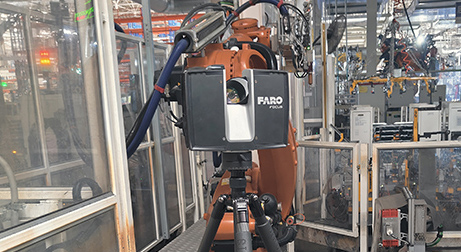

泰来三维 工厂三维扫描建模技术服务
