在 Altium Designer 中遇到拖动元件或走线时看不到连线（飞线或铜皮连接）的问题，通常是由以下几个原因造成的。请按顺序检查：
-
相关层的可见性未开启 (最常见)：
- 按下快捷键
L打开 视图配置 面板。 - 在 Layers and Colors 标签页下：
- 确保你当前工作的信号层（如
Top Layer,Bottom Layer,Mid Layer X）的 “Show” 复选框是勾选的（眼睛图标是点亮的）。 - 确保

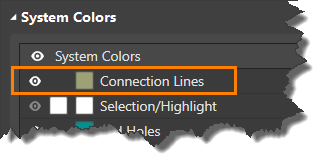

Connections and From Tos层（通常在顶部列表或“System Colors”下）的 “Show” 复选框是勾选的。这是显示飞线（预拉线）的关键层！ - 确保
Default Color for New Nets或你所用网络特定的颜色足够醒目且未被其他层覆盖。
- 确保你当前工作的信号层（如
- 检查点： 拖动元件时，那些连接不同焊盘的细虚线就是飞线。如果它们不显示，首要检查就是这个层的可见性。
- 按下快捷键
-
视图模式设置问题：
- 隐藏连接线： 确认你没有意外启用“隐藏连接线”模式。
- 菜单：
View->Connections。确保Show All或Show Net被选中，不要选择Hide All。 - 快捷键：
N->S->A(显示所有网络连接)。
- 菜单：
- 单层模式： 确认你没有处于单层显示模式。
- 快捷键
Shift + S可以在标准显示模式和单层显示模式之间切换。在单层模式下，只显示当前激活层的内容，其他层（包括飞线层）会被隐藏。按Shift + S直到恢复到正常的多层显示模式。 - 在视图配置面板 (
L) 的顶部工具栏区域，检查单层模式按钮是否被激活（高亮）。如果激活了，点击它关闭。
- 快捷键
- 视图缩放/平移问题：
- 尝试按
V->F（适合文件视图）或V->D（适合文档视图）来重置视图，确保对象在可视范围内。 - 确认你没有过度放大导致看不到连接线。鼠标悬停时，状态栏左下角会显示连接信息，按
Ctrl+ 鼠标滚轮缩小视图看看是否出现。
- 尝试按
- 隐藏连接线： 确认你没有意外启用“隐藏连接线”模式。
-
视觉偏好设置问题：
- 透明模式：
- 菜单：
Tools->Preferences->PCB Editor->Display标签页。 - 检查
Transparency设置。如果启用了透明度（如“Transparent Objects”滑块不是最左边0%），并且设置过高，可能会导致细线（如飞线）在特定背景下难以看清。尝试降低透明度或暂时关闭。
- 菜单：
- 高亮模式遮挡：
- 如果你之前高亮了别的网络或其他对象（例如按
Ctrl+ 点击网络），并且高亮模式设置为“屏蔽其他对象”，可能会使非高亮对象（包括你想看的飞线）变暗或隐藏。按Shift + C清除所有高亮。
- 如果你之前高亮了别的网络或其他对象（例如按
- 透明模式：
-
DirectX 渲染问题（适用于较新版本）：
- Altium 较新版本默认使用 DirectX 渲染引擎，有时可能存在图形显示 Bug。
- 尝试切换回旧的 GDI 引擎：
- 菜单：
Tools->Preferences->PCB Editor->Display标签页。 - 在
DirectX Options区域，取消勾选Use DirectX if possible。 - 点击
OK，必须重启 Altium Designer 才能使更改生效。
- 菜单：
- 检查点： 如果切换渲染引擎后问题解决，说明是 DirectX 的 Bug。
-
原理图与 PCB 同步问题（较少见，但需排查）：
- 确认你的原理图改动已经正确更新到 PCB (
Design->Update PCB Document...或快捷键D->U)。如果网络连接关系在 PCB 中丢失或不完整，飞线就不会显示。 - 在 PCB 中，检查元件是否都正确加载了封装和网络连接。右键点击元件选择
Properties，查看Net信息是否正常。
- 确认你的原理图改动已经正确更新到 PCB (
-
文件损坏或软件临时故障：
- 尝试关闭当前 PCB 文件然后重新打开。
- 尝试重启 Altium Designer。
- 如果问题只出现在特定项目或文件，尝试新建一个空白 PCB 文件，拷贝内容过去看是否正常（排除文件损坏）。
- 检查 Altium 是否有可用的更新。
总结排查步骤顺序（建议）：
- 按
L-> 确保飞线层 (Connections and From Tos) 和信号层可见 -> 按N->S->A(显示所有飞线)。 - 按
Shift + S几次，确保退出单层模式。 - 按
Shift + C清除所有高亮。 - 按
V->F重置视图。 - 检查
View->Connections菜单设置为Show All。 - 尝试切换渲染引擎为 GDI 并重启 Altium (见第4点)。
- 检查原理图同步 (
D->U)。 - 重启软件，重新打开文件。
希望以上步骤能帮你解决 Altium PCB 中拖动时看不到连线的问题！如果尝试后仍未解决，请提供更多信息（如 Altium 版本、具体操作步骤、是否所有元件/网络都这样等）。
