以下是一个简易直流电压表的PCB原理图设计及说明（基于模拟表头/数字表头两种常见方案）：
方案一：模拟表头式（磁电式表头）
+-------------+
Vin(+) ---| R1 |-------------------> 表头(+)
| | |
| R2 | |
Vin(-) ---|------/\/\/--|-------------------> 表头(-)
+-------------+
分压电路原理说明：
-
分压电路 (R1, R2)
- 作用：扩展电压表量程（若表头满量程为Ug，内阻为Rg）。
- 计算公式：
[ R1 = \left( \frac{V_{in}}{U_g} - 1 \right) \times (R2 + Rg) ]
（当R2为0时，简化公式：( R1 = \frac{V{in} - U_g}{I_g} )）
-
表头参数
- 满偏电流（Ig）：通常50μA~1mA
- 内阻（Rg）：需实际测量（如500Ω）

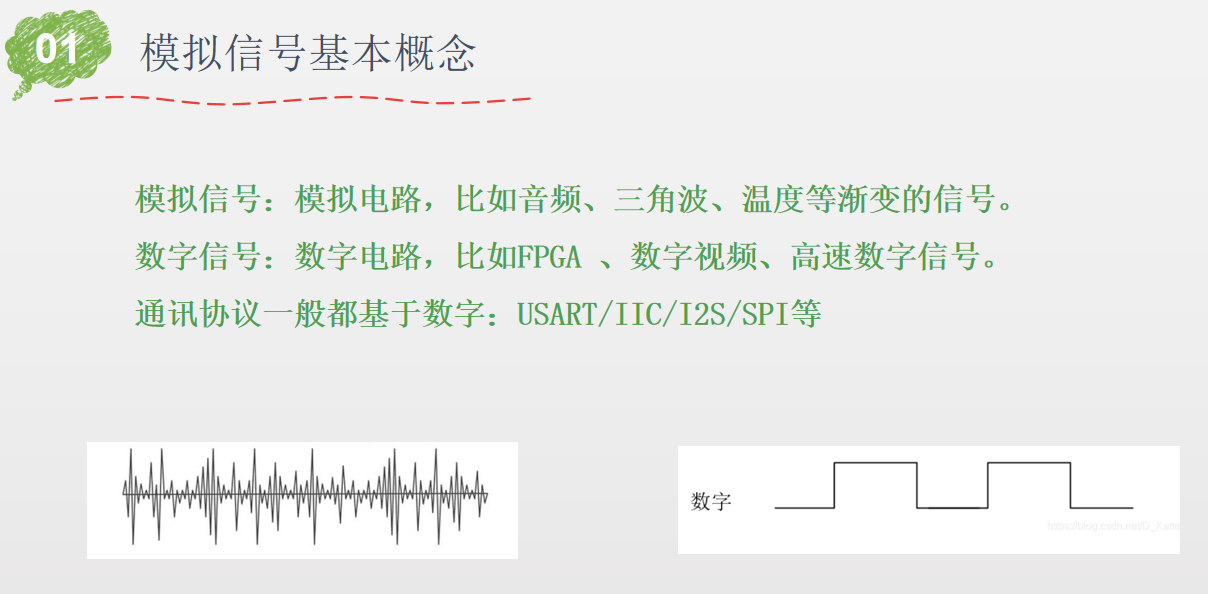

方案二：数字显示式（基于ADC芯片）
Vin(+) ---| [分压电阻] |---| ADC_IN | | MCU | --- | 数码管/LCD |
| R_top | | | | | | |
Vin(-) ---|------------|---| GND |------| GND |-----| GND |
| | | (如PCF8591) | | |
[R_bottom] +------------+ +-----+核心元件：
-
分压网络
- 例如：
R_top = 90kΩ,R_bottom = 10kΩ→ 量程 = 参考电压 × 10 - 保护：在ADC_IN前并联5.1V稳压管防止过压。
- 例如：
-
ADC芯片（如PCF8591、ADS1115）
- 将模拟电压转换为数字信号（I²C接口输出）。
-
微控制器（如STM32/Arduino/51单片机）
- 读取ADC数据，换算实际电压：
[ V{in} = \frac{ADC{value} \times V{ref}}{ADC{max}} \times \frac{R{top} + R{bottom}}{R_{bottom}} ]
- 读取ADC数据，换算实际电压：
-
显示模块
- 1602 LCD或7段数码管显示电压值。
PCB设计关键要点：
-
输入端保护
- 串联自恢复保险丝（如500mA）并在输入端口并联TVS二极管（如5V）。
-
抗干扰设计
- ADC分压电阻靠近ADC引脚放置，减少噪声耦合。
- 模拟地（AGND）与数字地（DGND）单点连接。
-
电源滤波
- ADC的VREF引脚加0.1μF陶瓷电容 + 10μF电解电容退耦。
-
布局示例：
[输入端子] → [保险丝] → [分压电阻] → [ADC芯片] ↓ [MCU] → [显示模块]- 所有GND路径短而粗，减少地弹噪声。
可选改进功能：
- 自动量程切换：通过继电器/模拟开关切换分压电阻（如±10V/±50V）。
- 负电压测量：增加运放反相电路（如INA128）。
- 蓝牙输出：添加HC-05模块传输数据到手机。
注意事项：
- 输入电压不可超过分压电阻耐压值（常用1206封装电阻耐压200V）。
- 若用于高压测量（>30V），需增加隔离光耦并保持安全爬电距离（PCB开槽≥3mm）。
- 校准：用标准电压源调整分压电阻或MCU软件参数。
需要具体元件型号或PCB布局细节（如Altium设计文件），可提供详细参数进一步定制设计！
设计一个简单的直流数字电压表
以单片机为核心器件，组成一个简单的直流数字电压表。（1）采用1路模拟量输入，能够测量0-5V之间的直流电压值。（2）电压显示可采用4位LED数码管显示，至少能够显示两位小数。简易数字电压表的制作
caosurround
2021-11-19 08:24:27
电压表的符号是什么样的，电压表分几种类型
。该仪器的唯一缺点是它非常昂贵。PMMC 电压表的范围通过连接电阻与其串联来增加。 小米电压表 MI仪器是指移动的铁仪器。该仪器用于测量交流和直流电压。在这种类型的仪器中，挠度与线圈的电压
juju宇哥
2023-09-01 16:43:47
电压表直流档测量的电压是平均值还是有效值？
电压表是用来测量电路中电压的仪器，它在直流和交流电路中的应用都非常广泛。在讨论电压表测量直流电压时，我们通常指的是测量电路中的瞬时电压值。
2024-05-16 15:13:16
电压表怎么看 测的是哪个的电压
电压表分为直流电压表和交流电压表。直流类型主要采用磁电系电表和静电系电表的测量机构。交流类型主要采用整流式电表、电磁系电表、电动系电表和静电系电表的测量机构。
2021-09-21 07:36:00
【直流电机驱动器项目】直流电机PCB库制作及原理图PCB封装添加与网表导入讲解（第七集）
` 本帖最后由 松山归人 于 2021-5-19 09:55 编辑 本课程主要围绕如何从零开始设计一个直流电机的驱动器讲起，包括原理图封装库的详细讲解、原理图的详细讲解、PCB封装库如何制作
松山归人
2021-05-19 09:49:57
直流电机驱动器项目】直流电机PCB库制作及原理图PCB封装添加与网表导入讲解（第七集）
本帖最后由 松山归人 于 2021-7-1 10:35 编辑 本课程主要围绕如何从零开始设计一个直流电机的驱动器讲起，包括原理图封装库的详细讲解、原理图的详细讲解、PCB封装库如何制作的详细
松山归人
2021-06-18 16:50:29

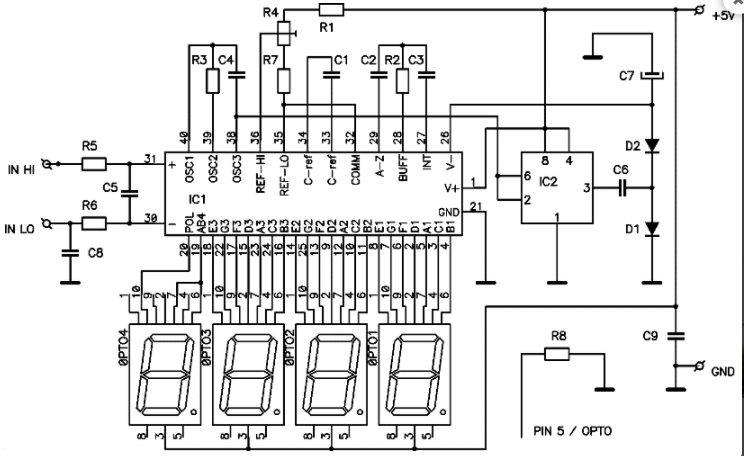

基于ICL7107构建的数字直流电压表电路
这是基于IC ICL7107构建的数字直流电压表的示意图。该电路的电源为+5V。您可以使用 9V 电池，然后使用稳压器 IC LM7805 来实现 5V 稳压。该电路可以很好地显示您的电源输出。
2022-06-24 15:58:02
直流电能表检定装置XL-9100直流标准源
直流电能表检定装置XL-9100系列又名（直流电能表检定装置、直流电能表校验仪),是一款专用于直流仪表检定和校准的多功能仪器，能检定常规的直流电测仪表，如直流电压表/电流表/功率表，也能检定直流
2023-06-26 16:33:41
示波器测量直流电压和直流电流的原理
示波器是电子测量领域中的重要工具，其功能强大，能够测量和分析各种电信号。在电子电路设计和调试过程中，直流电压和直流电流的准确测量是不可或缺的。本文将详细介绍示波器测量直流电压和直流电流的原理，以及相关的测量技术和方法。
2024-05-17 17:19:49
单片机的数字电压表
以单片机为核心控制器设计一个能够测量直流电压的数字电压表，具体要求如下：1.可实现对至少四路直流电压的测量，测量电压范围为0-5V，测量精度精确到0.01V。2.用LED进行显示，电压表上电和按键
方片柒
2020-07-07 11:08:32
电压表的使用方法 电压表的电阻有多大
电压表是用来测量电路中电压的仪器，可以测量直流电压和交流电压。使用电压表需要注意一些注意事项，同时了解电压表的电阻和性能参数也是很重要的。在本文中，我将详细介绍电压表的使用方法、电压表的电阻以及
2024-02-02 11:05:19
设计并制作一台两线制直流电源电压显示表的相关资料分享
一 任务：设计并制作一台两线制直流电源电压显示表。作为典型的电池类电源电压监视器，它使用两根引线连接直流电源，它的电路直接从电源取电（禁止外部供电），同时测量并显示电压，电路系统结构如图1所示。二
哎呀2015
2021-12-28 07:30:23
交流电压表的工作原理是什么？
交流电压表则是通过各种电器元件，削波峰，填波谷，将其转化有直流的方式来计算出交流电的有效值。所以交流电压表显示的并非交流电的瞬时值，而是一段时间内的平均值，即有效值。
sdsgsf
2019-09-17 09:10:08

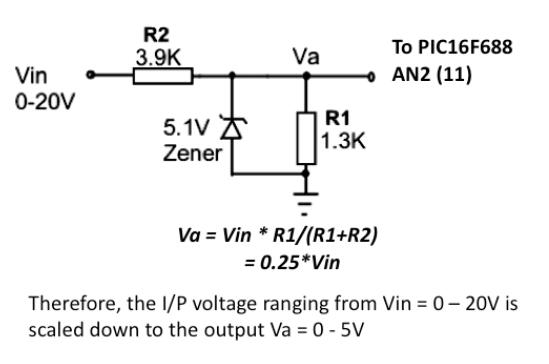

使用PIC单片机开发的简易数字电压表
对于单片机初学者来说，数字电压表是一个不错的练习项目。在本文中，单片机开发工程师们分享了一个使用PIC单片机开发的简易数字电压表。该数字电压表的范围是0-20V，当然你也可以自己增加或减少输入电压的范围。
2020-06-29 10:28:20
直流数字电压表设计程序
直流数字电压表设计程序，积分式直流数字电压表By SCU Team任务在不采用专用A/D转换器芯片的前提下，设计并制作积分型直流数字电压表。要求1.基本要求;(1)测量范围: 10mV~2V(2
a732538
2021-07-22 08:33:14
直流升压原理是什么？直流电压怎么升压？
直流升压（DC-DCBoost）是一种将输入直流电压升压到较高的直流电压的电路。它通常用于从较低的电源电压获得较高的电压以满足应用的要求，例如从电池获得较高的电压，或者在汽车电系统中从12V升压到更高的电压。
2024-04-07 16:51:53
基于STC15单片机的智能电压表设计
基于STC15单片机的智能电压表设计，可测单路直流电压，多路直流电压，测量交流电压，频率，二次开发还可测量交流电能，功率（注意：其中交流测量部分通过串口连接第三方电能计量模块测量，因此本电路不包含交流电测量设计电路）。
2020-08-31 09:40:36
整流输出的电压与直流电有什么不同
整流输出的电压与直流电的区别是一个复杂且深入的话题，涉及到电力电子学、电路理论、电磁学等多个领域。 整流输出电压的基本概念 整流输出电压是指通过整流器将交流电转换为直流电后得到的电压。整流器是一种
2024-07-22 17:34:10

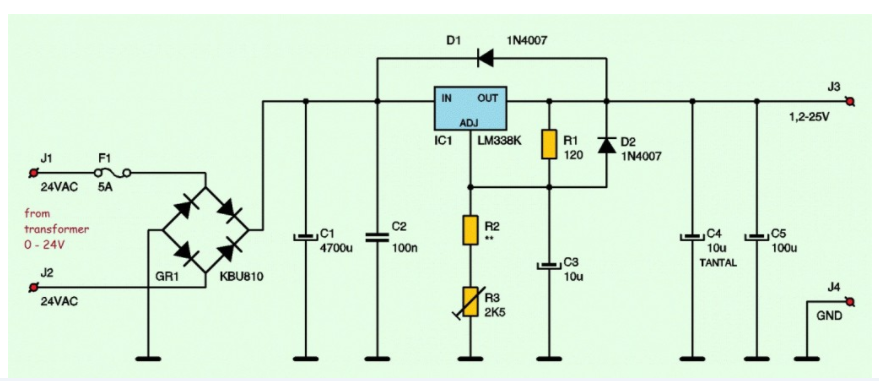

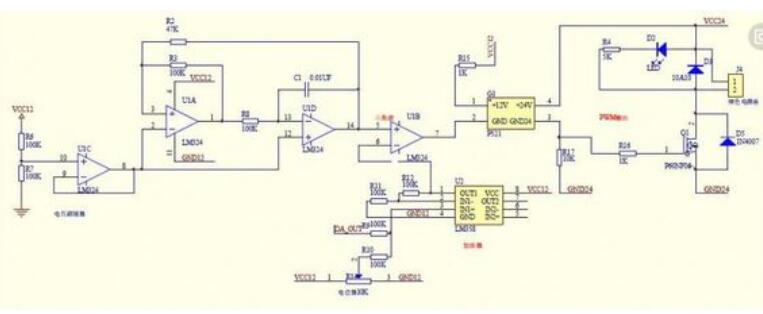

可变直流电源电路分享
