棒状天线与PCB之间的最佳距离没有一个固定的数值，它取决于多种因素。不过，遵循一些关键原则和考虑因素可以帮助你确定一个合适的距离，以最大化天线性能并最小化来自PCB的干扰：
核心原则：远离干扰源和地平面
-
远离高速数字电路和噪声源：
- 这是最重要的原则。天线应尽可能远离：
- 微处理器/微控制器 (MCU/CPU)
- 高速数字信号线 (时钟线、数据总线)
- 开关电源 (DC-DC转换器) 及其电感/电容
- 电机驱动器
- 显示屏背光电路
- 任何其他可能产生强电磁噪声的电路。
- 目标： 这些电路会产生宽频谱的电磁干扰 (EMI)，会耦合到天线上，严重劣化接收灵敏度或导致发射信号失真。
- 这是最重要的原则。天线应尽可能远离：
-
远离大面积接地铜箔 (地平面)：
- 棒状天线（尤其是单极天线）需要一定的“净空区”来有效辐射。PCB上的大面积接地铜箔会：
- 吸收天线辐射的能量，降低辐射效率。
- 改变天线的阻抗和辐射方向图，使其偏离设计值。
- 对于单极天线，地平面本身就是天线的一部分（作为镜像），但这个地平面需要是“干净”且设计良好的。
- 目标： 让天线尽可能远离PCB的地平面边缘，为其辐射提供足够的空间。天线尖端指向的方向尤其需要净空。
- 棒状天线（尤其是单极天线）需要一定的“净空区”来有效辐射。PCB上的大面积接地铜箔会：
一般性距离建议 (作为起点)：
- 最小距离： 通常建议天线辐射体（棒状部分）与最近的PCB边缘或最近的干扰源/地平面保持至少 1/4 波长 的距离。这是强烈推荐的起点。
- 计算波长： 波长 λ = 光速 (3e8 m/s) / 频率 (Hz)
- 例如 (2.4 GHz): λ ≈ 12.5 cm, 1/4 λ ≈ 3.1 cm
- 例如 (433 MHz): λ ≈ 69.2 cm, 1/4 λ ≈ 17.3 cm
- 例如 (868/915 MHz): λ ≈ 34.5/32.8 cm, 1/4 λ ≈ 8.6/8.2 cm
- 更优距离： 如果空间允许，大于 1/4 波长 甚至达到 1/2 波长 会更好，能进一步减少耦合和干扰。
- 绝对最小极限： 在空间极其受限的情况下，有时可能被迫接受小于 1/4 波长的距离（例如 1/10 波长或几毫米），但这会显著牺牲性能，必须通过精心设计、仿真和测试来验证是否可接受。性能下降是必然的。
关键考虑因素 (影响具体距离选择)：
- 工作频率： 频率越高，波长越短，所需的“安全距离”可以相对小一些（但高频信号更容易被干扰和衰减）。上面1/4波长的计算是核心。
- 天线类型：
- 单极天线： 对下方和附近的地平面非常敏感。需要严格按照天线设计要求（通常要求下方有特定尺寸的参考地）并远离其他地平面和干扰源。距离要求通常较高。
- 偶极天线： 理论上对地平面的依赖性较低，但实际PCB环境复杂，仍需要保持距离以避免干扰和性能变化。
- 带接地天线的棒状天线： 如果棒状天线自带设计好的接地结构（如弹簧地、小PCB地），它对主PCB地平面的敏感度可能稍低，但仍需保持距离。
- PCB布局和层叠：
- 地平面： PCB底层或内层是否有连续的大面积地？它会成为主要的耦合源。天线应尽量放在PCB边缘，且其辐射方向避开大面积地。
- 干扰源位置： 噪声大的电路是否集中在PCB的某一区域？天线应尽量放在相对“安静”的区域。
- 层数： 多层板可以提供更好的隔离，但天线附近的层仍需注意。
- 天线方向： 棒状天线的辐射方向图有其特点（通常垂直于棒的方向最强）。确保其最强辐射方向远离PCB板面和主要干扰源。
- 外壳/结构： 天线与外壳的距离、外壳材质（金属/塑料）也会影响性能。金属外壳会屏蔽信号，需要外置天线或设计特殊天线窗。塑料外壳影响较小，但仍需考虑。
- 天线匹配网络： 无论距离如何，天线必须必须通过匹配网络（通常是π型或L型LC网络）与射频前端匹配到50欧姆（或系统阻抗）。实际安装位置会改变天线阻抗，匹配网络必须在最终安装位置进行调谐和优化，以补偿环境（包括PCB距离）的影响，确保能量有效传输。这是保证性能的关键步骤！
总结与建议：
- 优先保证距离： 将棒状天线放置在远离主要噪声源和远离大面积PCB地平面边缘的位置。1/4工作波长是重要的参考起点，越大越好。
- 利用边缘和角落： PCB边缘或角落通常是相对较好的位置，能提供更多净空。
- 方向性： 让天线棒垂直于PCB板面放置通常是较好的选择（假设PCB是平的），这样其最强辐射方向平行于板面，减少向地平面的耦合。但具体看天线设计。
- 仿真与测试： 在关键应用中，使用电磁场仿真软件模拟天线在PCB环境中的性能至关重要。最终必须进行实际原型测试，使用网络分析仪测量天线的驻波比/回波损耗和效率，在目标环境中测试通信距离/误码率等关键性能指标。
- 考虑模块化： 如果空间和成本允许，使用带FPC/同轴电缆的外置天线模块，将天线完全移出主PCB区域，是获得最佳性能的可靠方法。
- 仔细阅读天线规格书： 如果使用现成的棒状天线模块，务必仔细阅读其数据手册，厂家通常会提供关于安装位置、净空要求和匹配网络的详细指南。
简而言之：没有万能距离，但遵循“远离干扰和地平面”原则，以1/4波长为重要参考，结合具体设计、仿真和实测来最终确定和优化。 牺牲距离必然带来性能风险，需谨慎评估。
《探讨噪声源的EMC诊断技术—棒状天线》沙龙将于1月22日在上海举行
活动主题 【主题】 《探讨噪声源的EMC诊断技术—棒状天线》 1月22日 （周五）1400 【报名】：点击文末左下角“阅读原文”在线报名 【内容简介】 为满足EMI法规要求，EMI产品后期整改
2021-01-19 09:57:42

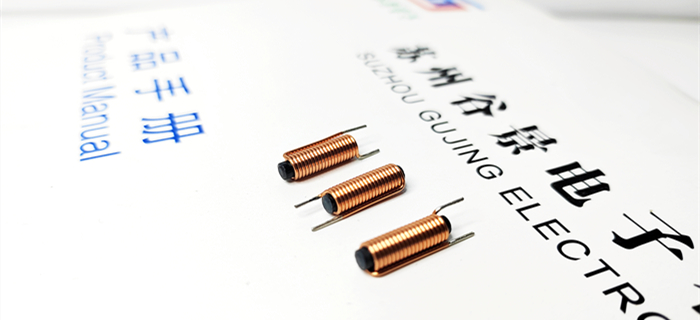

如何解决大电流棒状电感使用发热严重的问题
如何解决大电流棒状电感使用发热严重的问题 gujing 编辑：谷景电子 大电流棒状电感是一种非常常见的电感类产品，在大部分电子产品中都有着特别重要的应用。我们在使用大电流棒状电感的时候，经常会遇到
2023-10-30 11:12:09

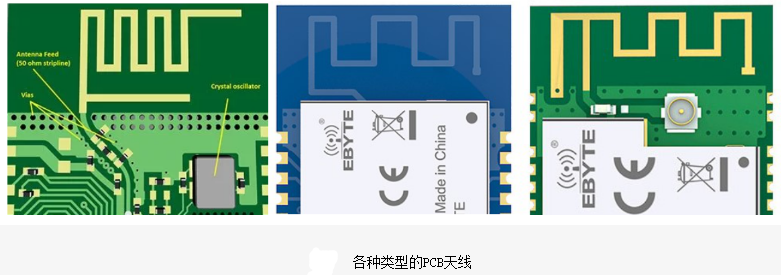

什么是PCB板载天线，它的作用是什么
基于射频技术的无线模块需要通过天线来发射和接收电磁波信号，市场上常见的天线类型有陶瓷天线、板载天线、棒状天线以及外接天线，外接天线是通过在PCB板上预留IPEX座子，可选天线类型就比较多。本篇
2021-06-13 10:24:00

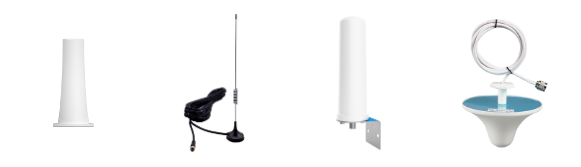

大板状天线为啥这么强！
大板状天线在信号覆盖方面 是“王者”般的存在！ 在隧道、荒漠、山区远距离传输场景 经常能见到它的身影 大板状天线为什么这么强？ 能应用在哪些场景呢？ 随着林宝一起往下看吧~ 全向天线VS
2023-09-04 13:57:47
绕线电感厂科普商棒状电感好坏怎么判断
商棒状电感是一种非常重要的电感类型产品，其结构与众所周知的电感有着相对较差的区别。商棒状电感的整体形状似乎是围绕一层线圈的棒状表面。商棒状电感虽然结构简单，但相关的技术要求很高。你知道怎么测量商棒
2023-02-22 15:27:41
如何通过细节优化让无线模块发挥最大性能
无线模块的传输距离，除了模块本身的性能之外很大程度取决于天线的使用。常用的天线有PCB天线、弹簧天线、陶瓷天线、棒状天线和吸盘天线等。不同的天线性能有差异，但是一样的天线不同的使用方式通信距离也会差几倍甚至几十倍。后面讨论影响的PCB天线性能的VSWR和辐射增益。
2019-07-06 08:31:00
无线收发模块的内置天线和外置天线有哪些？
弹簧天线、FPC天线、棒状天线、吸盘天线等分类。内置天线和外置天线要怎么进行区分呢？内置天线：内置天线一般是和无线收发模块直接焊接在一起，然后和无线收发模块一起镶嵌在设备的内部。此类设备的外观一般会比
思为无线
2021-02-23 17:34:40
什么是PCB板载天线，PCB板载天线的介绍
在上一篇的《PCB板载天线WiFi模块_SKYLAB UART接口WiFi模块》中，SKYLAB着重介绍了4款满足物联网近距离数据传输、智能控制的UART接口PCB板载天线WiFi模块。本篇
2021-07-27 17:10:21
请问怎么验证天线距离?
你好。我怎么知道我的设计对各种手机都足够好？ 我们在机柜内部安装了PCB，手机最大距离天线3-4厘米（PCB天线和M24LR）。 我们如何验证我们是否符合某种标准（在接收表格中）。如果我们使用1或
n73483852
2019-08-19 14:28:13
UWB模块UWB3000模块四类天线对比说明
UWB3000 系列模块是思为无线基于uwb（超宽带无线电技术）开发的一款可用于定位测距的模块。因UWB的频段和传输数率的特性，有别于一般无线模块天线的要求。所以，针对UWBF000 思为无线设计了FPC（柔性印刷电路）天线，PCB定向对数天线，PCB全向天线，全向棒状天线可供选择
2023-12-20 14:37:57
Pasternack推出新型900MHz橡胶天线、平板天线和刀状天线
新型900MHz天线，旨在满足RFID，SCADA和公用事业网络应用的需求。 Pasternack橡胶天线、平板天线和刀状天线系列共有13种新型号，用于采用重要控制系统的各种ISM应用场景。 新型橡胶
2021-03-25 11:04:46
收发天线的最小距离准则
天线方向图远场测量的收发距离在理论上需要达到无穷远，以便发射源天线在被测天线口径上的照射是理想的平面波，也即幅度均匀、相位同相。天线专业的实际应用中，幅度为了满足一定的均匀性（也即锥削度）需要降低源
LY90186
2019-06-13 07:29:52
嵌入式Wi-Fi天线设计参考
于OTT、终端设备；⑷ External外置类：塑胶棒状天线，高性能，独立性,成本高，应用于终端设备，无须考虑EMC等问题；外置天线大家都很熟知了，我们直接看看三类内置天线需要的空间：再来总结一下空间
411easddzf
2019-06-13 08:05:09
pcb天线怎么接外置 pcb天线和fpc天线比较
外置天线通常具有标准的 RF 接口，如 SMA、MMCX 或 U.FL 等。确保 PCB 天线和外置天线之间的接口类型匹配。
2024-02-23 15:39:28
浅谈PCB布局的天线设计
天线对周围环境敏感。因此，当PCB上有天线时，设计布局应考虑到天线的要求，因为这可能会极大地影响设备的无线性能。将天线集成到新设计中时应格外小心。甚至PCB的材料，层数和层厚度也会影响天线的性能
2021-01-27 12:29:29
物联网行业中的定制天线的设计流程
天线调试频段，所需要匹配的阻抗。 另外还有pcb以及天线的布局建议。 天线类型 主要是两大类外置和内置天线 内置天线主要有fpc lds等， 他们和板端接触的方式主要是顶针或者弹片 外置天线：按天线罩的材质来划分，有玻璃钢，塑胶棒状，平板状，蘑
2024-09-29 16:51:11
稳定不掉线ipcamera wifi模组方案
模块的传输距离，除了模块本身的性能之外很大程度取决于天线的使用。常用的天线有PCB天线、弹簧天线、陶瓷天线、棒状天线和吸盘天线等。 不同的天线性能有差异，但是一样的天线不同的使用方式通信距离也会差
trolink
2020-10-28 17:30:25
如何正确选用无线模块天线
陶瓷天线，占用面积少，集成度高，容易更换，适用于对空间要求小的产品，但是该类型天线价格稍贵且带宽偏小。(3) 外置棒状天线：性能好，无需调试，方便更换，增益高，适用于各种终端设备。(4) FPC天线
白老大大
2022-04-08 10:03:02
PCB天线设计原理解析
PCB（Printed Circuit Board）天线是一种基于印刷电路板的无线通信设备，广泛应用于无线通信领域。本文将介绍PCB天线的设计原理，包括天线的基本概念、设计要素和常见的PCB天线类型
2024-04-03 11:00:25
请教，无线摄像头的天线可以用吸顶状的吗？
`请教各位高手。无线摄像头的天线可以用吸顶状的吗。再有AP天线用定向。摄像头可以用全向吗。移动视频监控用。谢谢`
zyq0226
2019-06-04 08:48:23

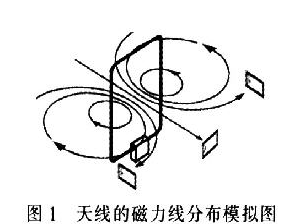

远距离RFID读写天线设计方案
