在PCB设计中正确使用贴片电阻（SMD Resistor）需注意以下关键点，专业工程师通常遵循以下规范：
1. 封装选择

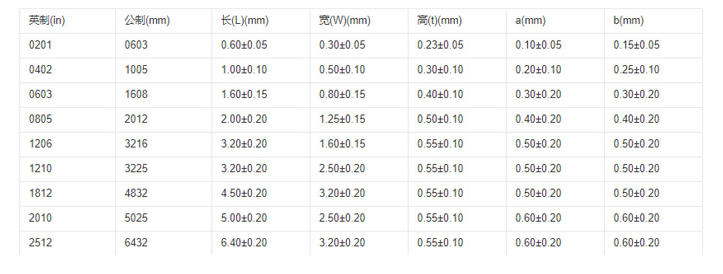

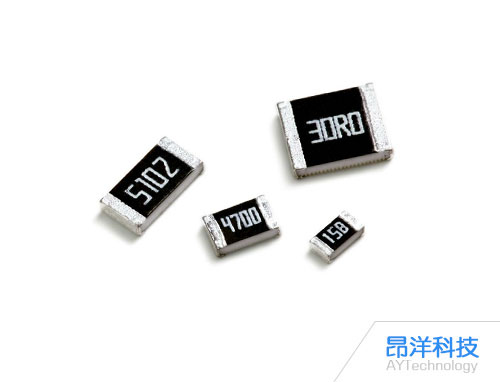

- 标准封装代码（英制/公制）：
- 常见型号：0201 (0603 metric)、0402 (1005)、0603 (1608)、0805 (2012)、1206 (3216)
- 功率对应：
- 0201: 0.05W | 0402: 0.0625W | 0603: 0.1W | 0805: 0.125W | 1206: 0.25W
- 选型原则：
- 空间受限选小封装（如0402/0603）

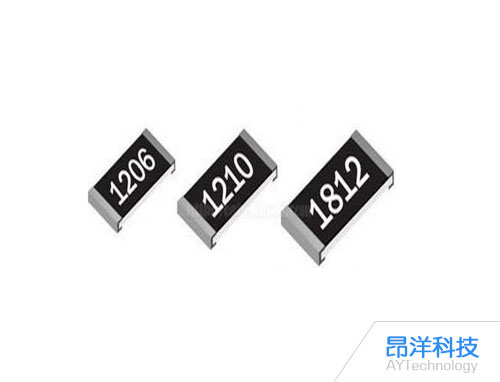

- 高功率场景用1206及以上
- 高频电路优先小封装以降低寄生参数
2. 焊盘设计
- IPC-7351标准规范：
- 焊盘尺寸 = 元件电极长度 + 0.3mm（双侧）
- 焊盘间距 = 元件本体长度 - 0.2mm（防立碑）
- 钢网开口：焊盘面积80%~90%（厚度0.1~0.15mm）
- 示例（0603封装）：
- 焊盘尺寸：0.8mm × 0.6mm
- 中心距：1.5mm
3. 布局布线关键点
- 散热设计：
- 功率＞0.1W时，增加焊盘铜箔面积（泪滴铺铜）
- 避免电阻下方走敏感信号线（热耦合干扰）
- 高频布线：
- 电阻两端走线对称（减少寄生电感）
- 阻抗匹配电阻需靠近IC引脚（＜5mm）
- 高压应用：
- ＞100V时增加爬电距离（如1206焊盘间加0.5mm隔离槽）
4. 制造工艺要求
- 贴片精度控制：
- 0201/0402封装需激光定位靶标（⦿ 直径1mm）
- 阻值标注规范：
- 丝印位置避开焊盘0.3mm以上
- 高密度板用"R1、R2"标号，省略阻值（BOM替代）
- DFM（可制造性）：
- 同板封装种类≤3种（降低换线成本）
- 避免混用英制/公制封装（如0603与1608）
5. 失效预防措施
- 热应力防护：
- 大电流路径用多电阻并联（如2个1206替代1个2512）
- 温度系数（TCR）要求：精密电路选±25ppm/℃以下
- ESD防护：
- 端接电阻靠近连接器布局
- 敏感信号串联100Ω电阻（抑制振铃）
6. 特殊应用设计
- 电流检测电阻：
- 开尔文连接（Kelvin）四线制
- 专用封装（如1218/0612宽体）
- 0Ω电阻用途：
- 单点接地（磁珠替代方案）
- 测试点跳线（封装选0603以上便于手工焊接）
7. 设计验证清单
[ ] 封装与BOM参数一致（阻值/精度/功率）
[ ] 焊盘尺寸符合IPC标准
[ ] 高压应用爬电距离≥0.5mm/kV
[ ] 电流路径铜箔宽度≥0.4mm/A（外层）
[ ] 0402以下封装底部无过孔（防锡珠）通过严谨执行上述设计准则，可规避90%的SMD电阻应用风险。量产前务必进行 Thermal仿真（大功率场景）和 回流焊Profile验证（针对0201/01005超小封装）。?
