好的，“设计PCB文件下载”通常指的是如何将自己设计的PCB文件导出或分享给别人下载，或者是如何从第三方获取PCB设计文件。这里分别说明两种常见情况：
情况一：分享你自己的PCB设计文件供他人下载（导出文件）
这通常是你作为设计者需要做的：
-
完成设计并检查：
- 确保你的PCB设计在EDA软件中已经完全完成。
- 进行彻底的DRC检查，确保没有设计规则错误（线宽、间距、孔径等）。
- 进行ERC检查（如果适用）。
- 仔细检查封装、原理图与PCB的一致性、丝印位置等。
-
确定需要共享的文件格式：
- 源文件：
- 优势： 接收方可以直接在你的基础上修改（如果使用相同或兼容的EDA软件）。
- 劣势： 文件可能比较大；需要接收方有相同的EDA软件；可能包含敏感信息或专有库；不同版本软件可能存在兼容性问题。
- 格式：
.SchDoc /.PcbDoc(Altium Designer),.ProPcb(Pads),.BRD(Allegro),.eprj/.eschem/.epcb(KiCad),.lcp(立创EDA) 等特定EDA软件的工程或设计文件。
- 制造文件：
- 优势： 行业标准格式(Gerber)，任何PCB工厂都能生产；文件相对较小；不包含你的设计源数据或库信息，保护知识产权；通用性好。
- 劣势： 接收方无法直接修改设计（需要导入Gerber查看或逆向工程）。

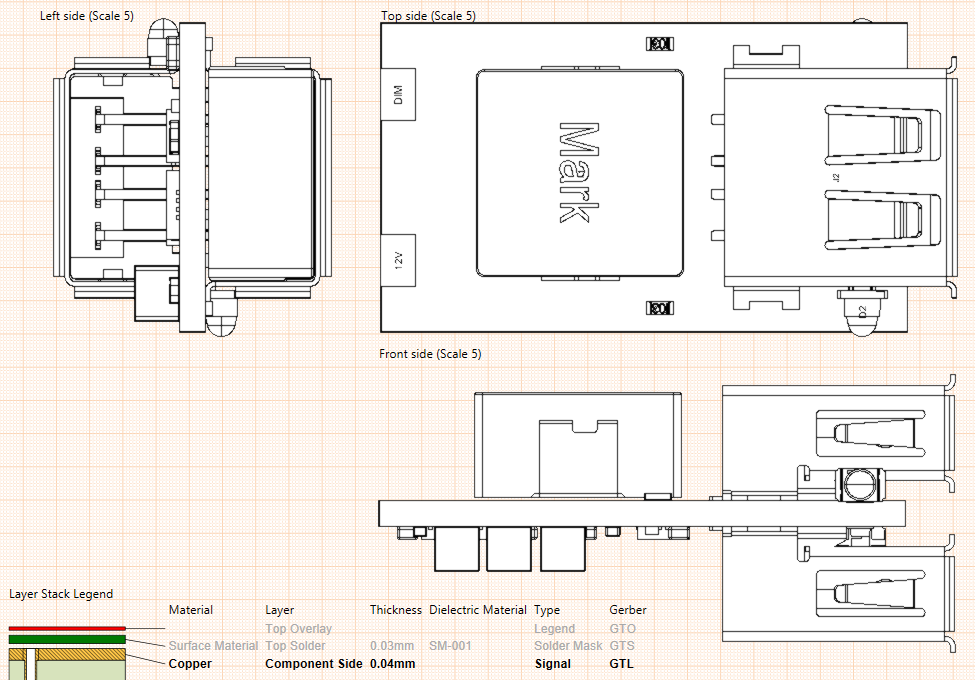

- 格式： Gerber文件 (RS-274X格式)：每个铜层、阻焊层、丝印层、钻孔图等单独一个文件（通常是
.gbr或.gbl,.gbs,.gtl,.gts,.gto,.gm1,.drl等后缀）。钻孔文件 (通常是.drl或.txt格式的 Excellon)。这是最常用、最推荐的分享给工厂或只需打板/查看的人的方式。
- 装配文件：
- 优势： 帮助接收方进行元器件焊接（贴片机坐标、BOM清单、装配图）。
- 劣势： 对单纯打板或查看设计不是必须的。
- 格式： Pick and Place文件 (
.csv,.txt), BOM清单 (.csv,.xls,.xlsx), 装配图 (PDF或Gerber格式)。
- 源文件：
-
在EDA软件中生成/导出文件：
- 源文件： 通常直接保存工程文件夹下的相关文件即可。
- 制造文件(Gerber & Drill)：
- 找到导出菜单： 在EDA软件中寻找类似 “File -> Fabrication Outputs -> Gerber Files” 和 “File -> Fabrication Outputs -> NC Drill Files” 的选项。
- 设置参数：
- 选择正确的 层 (Top Layer, Bottom Layer, Top Solder Mask, Bottom Solder Mask, Top Silkscreen, Bottom Silkscreen, Board Outline/Mechanical Layer, Drill Drawing, Drill Guide 等)。
- 设置 精度/格式 (Units: mm or mils; Format: Leading/Trailing zeros 通常选
2:4or2:5足够)。 - 确认 光圈表 (Aperture Table) 正确嵌入（RS-274X格式通常已嵌入）。
- 钻孔文件设置刀具信息（通常自动生成）。
- 生成文件： 执行导出命令，软件会在指定文件夹生成一组
.gbr和.drl文件（文件名可能包含层信息）。
- 装配文件： 在EDA软件的相应菜单中导出Pick and Place文件和BOM清单。
-
压缩打包：
- 将生成的所有相关文件（整套Gerber文件 + Drill文件 + 可选的装配文件/BOM）放入一个单独的文件夹。
- 使用压缩软件（如WinRAR, 7-Zip, ZIP）将这个文件夹压缩成一个
.zip文件。这是最通用、最方便的分享方式，避免文件在传输过程中丢失或混乱。
-
提供下载链接或方式：
- 云存储/文件分享服务： 将压缩好的
.zip文件上传到 Google Drive, Dropbox, OneDrive, 百度网盘, 腾讯微云等平台。设置合适的分享权限（“知道链接的人可查看/下载”），然后将生成的分享链接复制出来。 - 邮件附件： 如果文件不大（<10MB），可以直接作为邮件附件发送。
- 私人服务器/FTP： 如果有自己的网站或FTP服务器，可以将文件上传并提供链接。
- 版本控制平台(GitHub/GitLab/Gitee)： 非常适合开源项目。将整个设计（源文件+制造文件+文档）提交到仓库，平台会提供下载链接。这是开源硬件项目最主流的分享方式。
- 论坛/社区附件： 一些专业论坛（如EEVblog, element14, 国内的一些电子论坛）允许上传附件供其他用户下载。
- PCB厂商的上传入口： 如果你直接分享给PCB厂商打样生产，通常在其官网有专门的Gerber文件上传区域。
- 云存储/文件分享服务： 将压缩好的
情况二：从第三方（如开源项目）下载已有的PCB设计文件（获取文件）
这通常是你作为接收方需要做的：
-
查找来源：
- 开源硬件平台：
- GitHub/GitLab/Gitee: 搜索项目关键词（如项目名 + ‘pcb’, ‘hardware’, ‘gerber’）。项目仓库中通常会有一个
/hardware、/pcb、/gerber或/releases文件夹。 - Hackaday.io: 很多项目提供设计文件下载（通常是Gerber或源文件）。
- KiCad.info Forum / Element14 Project14: 查找项目分享帖。
- 特定开发板/模块官网： 如Arduino、Raspberry Pi、ESP32开发板商通常会提供原理图和PCB下载（Gerber或PDF）。
- GitHub/GitLab/Gitee: 搜索项目关键词（如项目名 + ‘pcb’, ‘hardware’, ‘gerber’）。项目仓库中通常会有一个
- PCB厂商的共享平台： 如嘉立创的 开源广场，上面有用户分享的立创EDA源文件和可直接打板的Gerber文件。
- 论坛/社区帖子： 寻找标明提供源文件或Gerber下载的帖子。
- 项目作者个人网站/Blog： 作者可能会在其网站提供下载链接。
- 开源硬件平台：
-
识别提供的文件格式：
- 仔细阅读项目说明或下载页面，看作者提供的是 源文件 (如
.kicad_pcb,.zipwith project)，还是 制造文件 (.zipwith.gbr/.drlfiles)，或是 PDF图纸。
- 仔细阅读项目说明或下载页面，看作者提供的是 源文件 (如
-
下载文件：
- 点击项目页面或帖子中提供的清晰标记的下载链接（如
Download Gerber,Download Source,Hardware Files, Release 里的Assets等）。 - 对于GitHub等平台，通常在仓库主页的
Code下拉按钮选择Download ZIP下载整个仓库（包含源文件），或者进入/releases标签页下载打包好的发布文件（可能包含Gerber或源文件压缩包）。 - 对于云盘链接，点击链接进入下载页面。
- 点击项目页面或帖子中提供的清晰标记的下载链接（如
-
下载后的操作：
- 将下载的压缩包（通常是
.zip）解压到一个文件夹。 - 如果是Gerber文件： 可以直接发给PCB厂商打样生产。也可以用Gerber查看器软件（如 KiCad’s GerbView, Gerbv, ViewMate, CAM350）打开查看PCB布局。
- 如果是源文件： 确保你安装了对应的EDA软件（KiCad, Altium, Eagle, 立创EDA等），然后用该软件打开工程文件进行查看或编辑。
- 将下载的压缩包（通常是
设计“下载体验”的关键点（无论分享还是获取）
- 清晰说明： 务必在分享处清晰说明你提供的是什么格式的文件（源文件还是Gerber？），以及包含哪些内容（是否包含BOM/PnP？）。对于下载者，清楚自己下载的是什么格式。
- 文件完整： 确保压缩包内包含所有必需的文件，尤其是Gerber文件，漏掉一层可能导致生产失败。
- 文件命名规范： 使用清晰易懂的文件名（如
ProjectName_TopCopper.gbr比GTL.gbr更好）。Gerber文件通常有约定俗成的后缀。 - 单一压缩包： 始终将所有相关文件打包成一个
.zip文件提供下载。 - 可靠链接： 确保分享链接有效且权限设置正确。
- 版本管理（可选但推荐）： 特别是对于开源项目或持续开发的项目，使用Git等版本控制工具管理文件，并通过Releases提供稳定版本的下载包（包含制造文件）。
- 开源协议（如果开源）： 如果分享的是开源设计，明确标明采用的开源硬件许可证（如 CERN OHL, TAPR OHL, MIT License for hardware 等）。
总结流程图（分享你的设计）
[完成PCB设计] --> [DRC/ERC检查通过]
--> [决定分享格式：源文件 / 制造文件(Gerber) / 装配文件]
--> [在EDA软件中导出对应文件]
--> [将所有导出文件放入一个文件夹]
--> [压缩成 .zip 包]
--> [上传到云盘/GitHub/等平台]
--> [生成并发布下载链接]
--> [提供清晰的说明（格式、内容）]遵循这些步骤，你就可以有效地设计（准备）和提供你的PCB设计文件供他人下载，或者顺利地从他人那里下载所需的PCB设计文件了。对于分享设计，强烈推荐使用Gerber格式打包下载，这是最通用、最安全的方式。
