在Altium Designer（AD）中绘制芯片的PCB封装时，正确绘制引脚（焊盘）是封装设计的核心。以下是详细步骤和注意事项（使用中文说明）：
关键步骤 & 注意事项
-
获取芯片数据手册（Datasheet）
- 必须查阅芯片的官方Datasheet，找到 "Package Dimensions"（封装尺寸）章节。
- 重点关注以下参数：
- 引脚间距（Pitch）：相邻引脚中心的距离（常见值：0.5mm, 0.65mm, 1.27mm）。
- 焊盘尺寸（Pad Size）：长（X）、宽（Y）。通常比引脚实际尺寸大0.2~0.3mm（用于焊接公差）。
- 引脚排列方式：QFP（四边引脚）、SOP（两边引脚）、BGA（矩阵焊球）等。
- 引脚编号顺序：1脚标识位置及方向（逆时针/顺时针）。
-
创建新PCB封装库

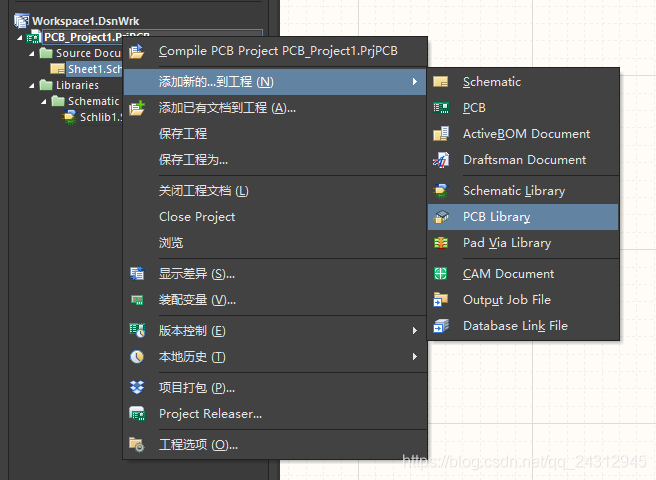

- 打开AD → 文件 → 新建 → 库 → PCB元件库（
.PcbLib）。
- 打开AD → 文件 → 新建 → 库 → PCB元件库（
-
放置焊盘（Pads）
- 切换到Top Layer（顶层）（除非是通孔元件，需用Multi-Layer）。
- 工具栏点击 "焊盘工具"（快捷键：
P→P） → 在图纸放置第一个焊盘。 - 双击焊盘设置属性：
- Designator：输入引脚编号（必须与原理图符号一致，如
1,A1,GND）。 - Layer：贴片选 Top Layer；通孔选 Multi-Layer。
- 焊盘尺寸（X/Y）：按Datasheet推荐的焊盘尺寸填写（一般>引脚实际尺寸）。
- 孔尺寸（Hole Size）：通孔引脚需设置孔径（贴片焊盘设为0）。
- Shape：矩形（引脚较长时）/ 圆形（BGA等）。
⚠️ 禁止凭感觉画焊盘！必须按Datasheet尺寸绘制。
- Designator：输入引脚编号（必须与原理图符号一致，如
-
精确定位焊盘
- 计算坐标：若引脚间距为0.5mm，则X方向坐标按
0, 0.5, 1.0, ...递增。 - 批量编辑：选中所有焊盘 → 右键 "对齐" → 使用 "分布" 或 "排列" 工具（如等间距排列）。
- 阵列粘贴：放置第一个焊盘后 → 复制 → 编辑 → 特殊粘贴 → 设置横向/纵向数量和间距。
- 计算坐标：若引脚间距为0.5mm，则X方向坐标按
-
绘制元件轮廓（Silkscreen）
- 切换到 Top Overlay 层（黄色层）。
- 使用 "走线工具"（
P→L）绘制芯片外框（矩形/多边形），尺寸按Datasheet的本体尺寸（Body Size）绘制。 - 标记1脚位置：在1脚附近添加圆圈 "◯" 或斜角标识（关键防错设计！）。
-
添加阻焊层（Solder Mask）
- 通常无需手动添加：AD会自动在焊盘上开窗（露出铜皮）。
- 若需特殊处理：在 Top Solder 层绘制形状扩大阻焊开窗。
-
3D模型关联（可选但推荐）
- 放置 → 3D Body → 导入STEP模型（从官网或SnapEDA下载），匹配封装方向。
常见封装类型绘制要点
| 封装类型 | 关键操作 |
|---|---|
| QFP/LQFP | 四边引脚，注意对角线引脚编号方向（逆时针递增） |
| SOP/SOIC | 两排引脚，本体两侧画半圆形缺口标记方向 |
| BGA | 焊盘为圆形/方形矩阵，使用“焊盘网格阵列”工具快速生成 |
| QFN | 底部有散热焊盘，需额外绘制大尺寸裸露焊盘（Exposed Pad） |
避坑指南
- 引脚编号错位：务必与原理图符号引脚序号完全一致！
- 焊盘过大/过小：过大导致短路，过小导致虚焊（参考IPC-7351标准计算）。
- 方向标识缺失：忘记标记1脚位置可能造成贴片反向报废！
- 单位错误：按
Q键切换 毫米（mm） / 密尔（mil）（1mm=39.37mil）。
检查清单（完成前必看）
- 所有引脚编号与原理图匹配
- 焊盘尺寸 ≥ Datasheet推荐值
- 引脚间距与坐标精确无误
- 本体轮廓和1脚标识清晰
- 3D模型方向正确（按数字键
3进入3D视图验证）
总结：封装设计的本质是“按图施工”。严格遵循Datasheet尺寸，善用AD的阵列工具和坐标定位，即可高效绘制精准可靠的封装库。首次设计后建议用3D打印模型验证实物匹配度！
