两个反相器首尾相连锁存器

好的，两个反相器首尾相连构成的锁存器通常被称为 基本双稳态锁存器（Basic Bistable Latch） 或者更具体一点，是 交叉耦合反相器锁存器（Cross-Coupled Inverter Latch）。

这是数字电路中最基本、最简单的存储单元形式之一，利用正反馈原理实现信息的稳定存储。

工作原理如下：

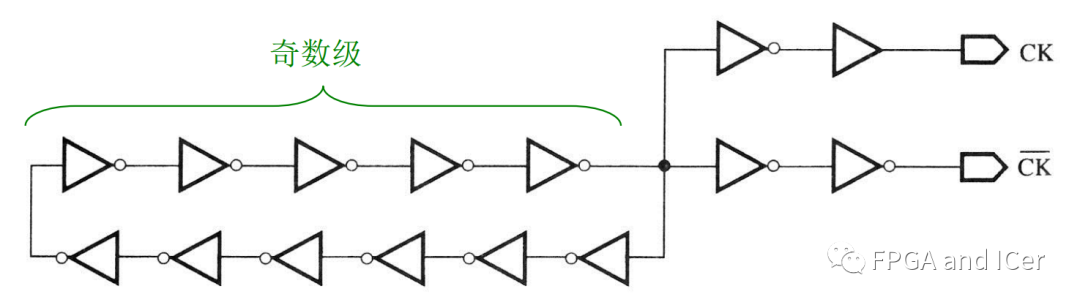

结构：
- 将反相器A的输出连接到反相器B的输入。
- 将反相器B的输出连接回反相器A的输入。
- 这样两个反相器就形成了一个闭环结构。
双稳态：
- 由于每个反相器的功能都是输入1则输出0，输入0则输出1。
- 这个环路有两个稳定状态：
  - 状态0:
    - 假设反相器A的输入是0，那么其输出（也是反相器B的输入）就是1。
    - 反相器B的输入是1，那么其输出（也是反相器A的输入）就是0。
    - 这个状态是自洽、稳定的：反相器A输入0 -> 输出1 -> 反相器B输入1 -> 输出0 -> 反相器A输入0。
  - 状态1:
    - 假设反相器A的输入是1，那么其输出（也是反相器B的输入）就是0。
    - 反相器B的输入是0，那么其输出（也是反相器A的输入）就是1。
    - 这个状态也是自洽、稳定的：反相器A输入1 -> 输出0 -> 反相器B输入0 -> 输出1 -> 反相器A输入1。
- 一旦电路进入这两个状态中的任何一个，如果没有外部干扰，它会无限期地保持下去，直到电源关闭或受到强力改变。
锁存（存储）功能：
- 这个电路天生就能记住它所处的状态（0或1），这就是其锁存功能的本质。它存储了1位二进制信息。
关键特性：
- 没有控制输入： 这是最简单的形式。它缺乏外部端口（如Set/Reset）来改变其状态。
- 状态由初始条件或电源上电过程决定：
  - 当电路首次上电（Power-up）时，内部节点上的微小电噪声或制造差异会导致电路随机进入状态0或状态1。这种随机性是这种基本锁存器的一个缺点。
  - 在实际应用中，基本交叉耦合反相器更多地作为构成带控制端的锁存器（如SR锁存器） 的核心单元，而不是单独使用。
- 稳定性（双稳态）： 如上面所述，只有两个稳定的状态。
- 正反馈： 状态得以维持的关键在于环路的正反馈机制。每个反相器的输出都在强化对方输入的值。

为什么是“锁存器”？

锁存（Latch）： 在数字电路中，锁存器是一种基本的时序逻辑元件，能够在特定条件（电平）下存储（锁住）输入的数据位，并将其保持在输出端，直到下一次状态改变的条件到来。
交叉耦合反相器锁存器： 虽然它没有输入控制信号来主动“捕获”数据（这是其原始形式的局限性），但其核心机制——利用正反馈在两种稳定状态间存储信息——是所有更复杂锁存器（如SR锁存器、D锁存器）和触发器（Flip-Flop）的基础。它最本质地实现了电路状态的“记忆”能力。

总结：

两个首尾相连（交叉耦合）的反相器构成的电路是 最基本形式的不受控双稳态锁存器。它有两个稳定的状态（0和1），通过正反馈机制实现1位信息的存储。它的显著缺点是缺乏改变状态的控制输入端，其上电状态通常是随机的。这种结构是理解更实用带控制端的锁存器和触发器的物理基础。

因此，最准确的核心中文名称就是 交叉耦合反相器锁存器 或 基本双稳态锁存器。
