汽车电子水泵的原理框图可以用以下核心模块和信号流表示，重点展现其电气控制与机械驱动的结合：
graph TD
A[蓄电池/整车电源] --> B[电源管理模块]
B --> C[电子控制单元 ECU/PWM控制器]
D[水温传感器] --> C
E[发动机控制单元 Engine ECU] -->|CAN/LIN 总线信号| C
F[其他信号 如空调状态/车速] --> C
C --> G[电机驱动电路]
G --> H[三相无刷直流电机]
H --> I[离心式叶轮]
I --> J[冷却液循环]
C --> K[故障诊断与保护]
K -->|故障指示灯/OBD| L[仪表盘]核心模块详解：
-
电源输入（蓄电池/整车电源）
- 提供系统工作电压（通常12V/24V DC）
- 经保险丝保护后接入
-
电源管理模块
- 稳压与滤波：确保电压稳定，抑制干扰
- 反向电压保护：防止接线错误损坏电路
-
控制核心（ECU/PWM控制器）
- 输入信号：
- 水温传感器（主反馈信号，实时监测散热需求）
- 发动机ECU指令（通过CAN/LIN总线，综合转速、负荷等数据）
- 空调请求信号（空调开启时需增强散热）
- 车速信号（高速时可能降低水泵功率）
- 控制逻辑：
- 根据输入信号计算目标流量
- 输出PWM脉冲信号（占空比0-100%）控制电机转速
- 输入信号：
-
电机驱动电路
- 三相桥式逆变器：将直流电转换为三相交流电
- 栅极驱动芯片：放大PWM信号驱动MOSFET/IGBT
- 电流检测：实时监测电机电流，实现过流保护
-
执行机构（无刷直流电机）
- 转子：永磁体（高效率、低噪音）
- 定子：三相绕组（无电刷磨损，寿命长）
- 霍尔传感器：检测转子位置，实现电子换向
-
机械泵体
- 离心叶轮：电机驱动旋转产生离心力
- 泵壳：优化流道设计，减少水力损失
- 密封组件：防止冷却液渗入电机腔
-
保护与诊断
- 过热保护：温度＞105℃时降速或停机
- 堵转检测：电流异常时触发保护
- 开路/短路诊断：上报故障码（如OBD-II P261B）
- 自检功能：上电时检测系统状态
工作流程：
-
需求判断
水温传感器上报实际温度 → 与ECU预设MAP图比对 → 计算所需散热量。 -
动态调速
PWM控制器调整输出占空比 → 电机驱动电路改变输出电压 → 电机转速无级调节（通常500-7000 RPM）→ 叶轮转速变化 → 冷却液流量精确控制。 -
智能联动
冷启动时：低速运行（减少暖机时间）
高负荷时：全速运转（快速散热）
熄火后：延时运行（防止涡轮增压器过热）
优势对比传统机械泵：
| 特性 | 电子水泵 | 机械水泵 |
|---|---|---|
| 驱动方式 | 独立电机驱动 | 发动机皮带驱动 |
| 转速控制 | 按需无级变速 | 与发动机转速线性绑定 |
| 熄火后运行 | 支持（智能冷却） | 不可行 |
| 能耗 | 功耗降低30%+（按需运行） | 持续消耗发动机功率 |
| 布局灵活性 | 可远离发动机安装（电子线控） | 必须紧邻发动机曲轴 |
关键创新点：通过电控解耦实现冷却系统的精准温控，解决了机械泵的"过度冷却"问题，显著提升燃油经济性（降低约2-5%），尤其在混合动力车型中可独立控制热管理系统。
此框图揭示了电子水泵作为机电一体化产品的本质：以传感器为"感官"，ECU为"大脑"，功率电路为"神经"，电机与泵体为"肌肉"，共同构建闭环控制系统，实现热管理的智能化革命。
车用智能电机控制-水泵及案例详解
` 水泵，公元前二百多年的产物，在今天和我们的生活密切相关，出现在各类应用中：农业中的田地灌溉，工业机床的润滑和冷却，城市的供水排水系统……在汽车上，水泵也有至关重要的作用。如果没有水泵，汽车发动机
张飞电子学院郭嘉
2021-03-09 12:03:40
【大大芯方案】新能源汽车专用，大联大推出基于Infineon产品的400W汽车电子水泵解决方案
2023年3月9日 ，致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布 其旗下 品佳 推出 基于英飞凌（Infineon）TLE9879QXW40芯片的400W汽车电子水泵方案
2023-03-11 06:20:03
新能源汽车电子水泵温控系统及静电浪涌
在新能源汽车快速发展的浪潮中，电子水泵作为热管理系统的“智能心脏”，通过精准调控冷却液流量，使核心部件温度波动控制在±2℃内，保障电池、电机等核心部件始终处于15-45℃最佳温度区间，相较传统水泵节能60%、寿命突破2万小时，更支持0-
2025-03-31 19:25:25
找方案 | 基于Infineon TLE9879QXW40的400W汽车电子水泵解决方案
汽车水泵是发动机冷却系统的重要部件，它的作用是泵送冷却液，使冷却液在发动机的冷却水道内快速流动，以带走发动机工作时产生的热量，保持发动机正常工作温度。根据驱动方式的不同，水泵可分为机械水泵和电动水泵
2022-10-18 11:34:53
汽车水泵控制器设计
汽车无刷水泵控制器 ,输入电压DC12V 额定电流输出7A。 责任编辑：xj 原文标题：汽车水泵控制器 文章出处：【微信公众号：电路设计技能】欢迎添加关注！文章转载请注明出处。
2020-12-25 15:06:19
MCU单片机FOC汽车水泵方案概述
在新能源汽车与燃油车发动机热管理系统中，水泵的效率与稳定性直接关系到整车的性能与寿命。英尚推出基于中微半导MCU单片机的FOC汽车水泵方案，专为45W至150W功率范围设计，适用于发动机散热水泵及电动汽车电池组散热水泵，兼顾高效率与长寿命。
2026-04-22 15:18:43
水泵叶片脉冲焊接机
2024-10-12 11:31:19
新能源汽车电子水泵，油泵，热管理系统
汽车无刷电子水泵是随着直流无刷电动机的发展而发展起来的水泵行业一个新亮点；直流无刷水泵的动力是直流无刷电机，直流无刷电机既具有交流电动机的结构简单、运行可靠、维护方便等一系列优点，又具备直流电动机
2024-03-19 14:40:44
FOC汽车水泵方案，BAT32A237、CMSA6164中微车规级芯片
、deep sleep模式等。BAT32A237提供QFN40、LQFP32、LQFP48、LQFP64多种封装形式，基于优异性能表现，可覆盖多种汽车车载电子控制模块的应用，如冷暖空调、传感器 、氛围灯、阅读
xml1986
2022-10-11 14:35:41
水泵叶片脉冲激光焊接机
2024-09-20 10:08:56
新能源汽车电子水泵温控系统及静电浪涌防护解决方案
在新能源汽车快速发展的浪潮中，电子水泵作为热管理系统的“智能心脏”，通过精准调控冷却液流量，使核心部件温度波动控制在±2℃内，保障电池、电机等核心部件始终处于15-45℃最佳温度区间，相较传统水泵
2025-03-30 15:32:42
水泵远程控制器——济南惠驰
2022-02-14 09:31:31
钧敏科技亮相NEIC 2025新能源汽车电子水泵油泵创新技术论坛
在新能源汽车产业蓬勃发展的浪潮中，核心零部件的技术创新成为推动行业进步的关键力量。2025 年 9 月 17 - 19 日，备受瞩目的 “NEIC 2025 新能源汽车电子水泵油泵创新技术论坛” 在
2025-09-23 12:39:22
进芯科技亮相NEIC 2025新能源汽车电子水泵油泵创新技术论坛
2025年9月17日至19日，NEIC 2025 新能源汽车电子水泵油泵创新技术论坛在江苏常州圆满落幕。作为聚焦新能源汽车热管理核心部件技术的行业盛会，本次大会汇聚了整车厂、电驱动系统集成商、电子水泵 / 油泵制造商、材料与工艺供应商等产业链上下游企业，共同探讨行业最新趋势与技术突破。
2025-09-23 12:44:54
【直播课件】【FU6865/FU6816/ FU6866】电机芯课堂：如何应用汽车电子扇芯片方案
/FU6816/ FU6866在汽车芯片电子扇方案的应用有更深入的认识，帮助大家快速上手。直播大纲：1、峰岹汽车电子芯片产品介绍2、案例分享：电子扇、汽车水泵、玻璃升降控制等3、电子扇软硬件框架、启动兼容性控制
jf_15925133
2022-09-09 18:53:05
【直播课件】【FU6865/FU6816/ FU6866】电机芯课堂：如何应用汽车电子扇芯片方案
/FU6816/ FU6866在汽车芯片电子扇方案的应用有更深入的认识，帮助大家快速上手。直播大纲：1、峰岹汽车电子芯片产品介绍2、案例分享：电子扇、汽车水泵、玻璃升降控制等3、电子扇软硬件框架、启动兼容性控制
jf_15925133
2022-09-09 19:10:49
基于进芯电子DSP芯片ADM16F03A2的12V电子水泵解决方案
电子水泵是车载热管理系统的重要一环，用于汽车水冷散热系统散热。当下市场上的水泵方案以BLDC直流无刷电机为主流，丝滑调节、 精准控制和高性价比成为客户关注的重点。
2024-11-29 14:17:54
霍尔开关在智能水泵中的应用
智能水泵是一种高效、智能化的水泵，它可以通过各种传感器和电子设备来监测和控制水泵的运行状态。其中，HS220霍尔开关是一种非常重要的传感器，它可以检测和控制水泵的流量、液位、运行状态等情况，从而可以提高水泵的效率性、稳定性、安全性，为水泵的运行和维护提供的重要的技术支持。
2024-09-18 09:49:10
汽车电子和常规电子的区别
），并在车内提供互联网连接。汽车电子产品是专门设计的用于汽车的电子产品。汽车电子可以承受比商用（即常规）电子更极端的温度范围，它们也因此被评定为汽车电子。
阿兵888824
2019-07-16 09:14:06

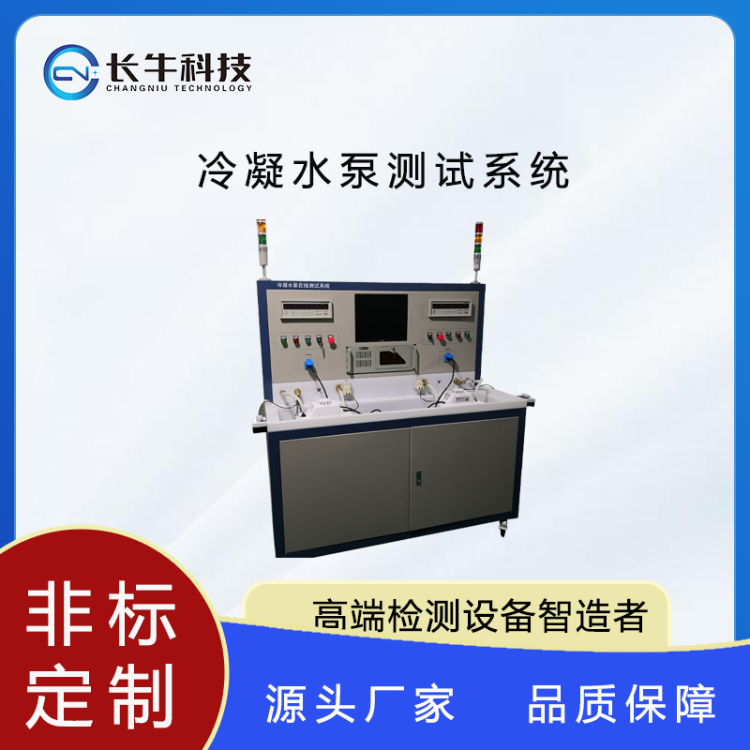

长牛科技冷凝水泵测试系统
2023-03-27 13:37:14
水泵软启动原理 水泵软启动电路图
水泵软启动指的是专门控制电机缓慢和转速的软启动器。 水泵软启动是指在启动水泵时采用一定方法使水泵电机起始电流与额定电流相同，以避免大电流启动对设备以及电网的损伤。
2023-04-17 17:38:56
多功能水泵控制阀的原理是什么？
多功能水泵控制阀安装在水泵出口端，顺序实现缓慢开启、全开、速闭、缓闭等功能。用于高层建筑给水系统和其它给水系统的水泵出口管路上，防止和减弱水泵启闭时管线的水锤水击，防止水倒流保护水泵，维护管路安全。
h1654155957.9683
2020-03-12 09:00:50
芯旺微KF32A146IQS MCU在汽车水泵电机中的应用
在汽车水泵电机的运行领域，稳定性一直是客户最为关注且头疼的痛点。汽车行驶过程中工况复杂多变，水泵电机面临着震动、温度剧烈波动、电气干扰等诸多挑战，稍有不慎就可能出现故障，致使汽车冷却系统陷入混乱
2025-04-09 17:39:10
空调系统水泵的运行分析
中央空调节能按第一节概况内容中图表统计分析，系统负载率在50%以下的时间占全部运行时间的50%以上，满负荷的机会不多，若采用普通常规的控制系统，中央空调系统的水泵、冷却塔必须全天运行，能源浪费很大
一个黄人
2021-09-09 06:47:57
汽车电子的发展前景如何？
汽车电子化被认为是汽车技术发展进程中的一次革命，汽车电子化的程度被看作是衡量现代汽车水平的重要标志，是用来开发新车型，改进汽车性能最重要的技术措施。汽车制造商认为增加汽车电子设备的数量、促进汽车电子化是夺取未来汽车市场的重要的有效手段。
hu_wflllllllg11
2019-10-31 09:10:03
变频器怎样调整水泵压力
变频器调整水泵压力的方法和步骤如下： 了解水泵的工作原理和性能参数 在调整水泵压力之前，首先要了解水泵的工作原理和性能参数。水泵是一种将机械能转化为液体压力能的设备，其工作原理是利用叶轮的旋转
2024-06-18 09:21:58

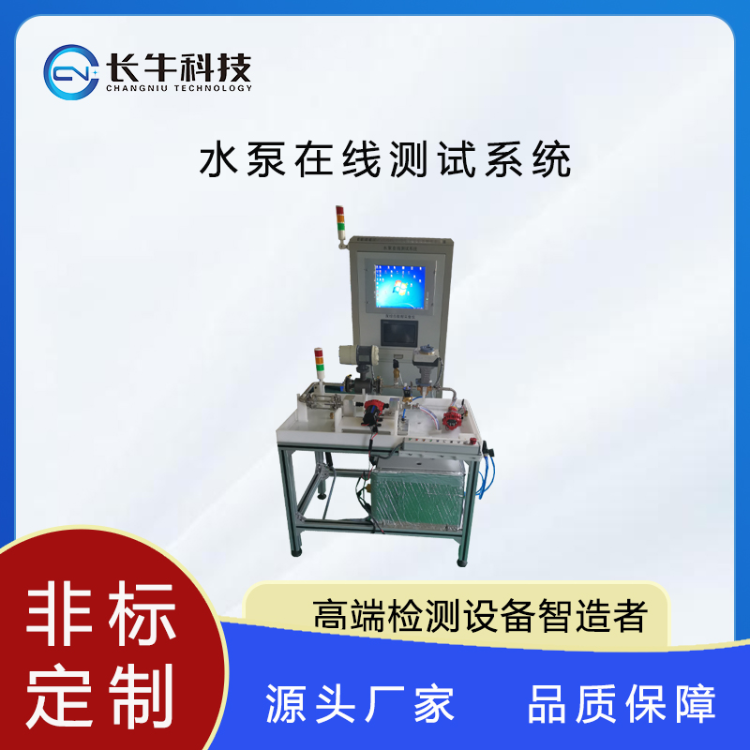

水泵在线测试系统
