好的！关于 ZLG72128 与 STM32 的相关信息，这里用中文为您解答：

核心概念：

ZLG72128： 这是广州致远电子（ZLG）推出的一款非常流行的数码管（LED Segment Display）驱动控制芯片。它的主要作用是简化多位（通常最多 8 位）数码管或 LED 点阵的驱动控制逻辑。
STM32： 这是意法半导体（STMicroelectronics）生产的基于 ARM Cortex-M 内核的微控制器（MCU）系列。它们是嵌入式系统开发的核心。

ZLG72128 配合 STM32 的典型应用场景：

当您需要在基于 STM32 的项目（比如工业控制面板、仪器仪表、消费电子等）中使用多位数码管（如显示温度、时间、计数器等）时，ZLG72128 是一个非常方便的芯片选择。它解决了直接驱动多个数码管所需的庞大 GPIO 数量和复杂的动态扫描逻辑问题。

如何使用 ZLG72128 配合 STM32：

硬件连接 (Hardware Interface)：
- 通信接口： ZLG72128 主要通过 I2C 或 SPI 接口（具体型号可能支持不同，常见的是 I2C）与 STM32 通信。ST 官方评估板常用接线：
  - SCL -> STM32 的 I2C SCL 引脚 (如 PB6/PB8)
  - SDA -> STM32 的 I2C SDA 引脚 (如 PB7/PB9)
  - RST -> STM32 的某个 GPIO (可选，用于硬件复位)
  - IRQ -> STM32 的某个 GPIO (可选，用于按键中断)
- 电源： 连接 VDD (芯片电源, 通常 3.3V 或 5V, 匹配 STM32 和数码管电压) 和 GND。
- 数码管连接： ZLG72128 提供 SEGx (段选线, 如 a, b, c, dp 等) 和 DIGx (位选线, DIG0-DIG7) 引脚。将这些引脚通过适当的限流电阻连接到您要驱动的数码管对应的段和公共端 (一般是共阴或共阳数码管，注意匹配 ZLG72128 支持的数码管类型)。
STM32 软件驱动 (Software Driver)：
- 初始化：
  - 配置 STM32 的 I2C (或 SPI) 外设 (设置时钟速度、引脚、地址模式等)。
  - （可选）配置连接 RST 和 IRQ 的 GPIO。
  - 发送初始化命令序列到 ZLG72128。例如：
  - 设置工作模式（扫描位数、编码方式等）。
  - 设置显示亮度（通过 PWM）。
  - 设置按键扫描参数（如果用 ZLG72128 读按键）。
  - （可选）使能按键中断（若用到）。

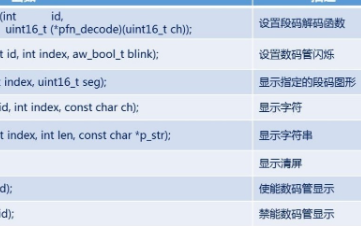

- 发送显示数据：
  - STM32 通过 I2C/SPI 将需要显示的数字、字符或自定义符号的编码发送到 ZLG72128 的相应显示寄存器（每个 DIGx 对应一个寄存器）。
  - ZLG72128 内部会自动处理动态扫描刷新（切换位选信号并按位送段码），无需 STM32 在中断中手动刷新。STM32 只需在数据需要更新时才重新写入新数据。
- 读取按键值（可选）： 如果 ZLG72128 连接了矩阵按键，STM32 可以读取其按键寄存器来获取哪个键被按下。可以利用 IRQ 中断通知 STM32 有新按键事件发生。

关键注意事项：

通讯速度： 确保 STM32 的 I2C/SPI 时钟速度在 ZLG72128 支持的范围内（查阅 ZLG72128 数据手册）。
数据编码： ZLG72128 内部通常对显示字符有特定的编码方式（如 BCD 码或自定义段码映射）。发送数据时需要匹配这种编码。
数码管类型： 确认您的数码管是共阴还是共阳，并查看 ZLG72128 数据手册确认其支持的型号。段码表和接线需正确。
电平匹配： 如果 STM32 工作电压（如 3.3V）与数码管所需电压（如 5V）不同，需要考虑逻辑电平转换或电源设计。
上拉电阻： I2C 总线 SCL 和 SDA 上需要外接上拉电阻（通常在 4.7K - 10K 范围内）。确保阻值合理。

获取资料：

ZLG72128 数据手册： 这是最重要的参考资料，包含引脚定义、电气特性、寄存器映射、命令详解、时序图、连接示例等。通常可以在致远电子官网搜索下载。
STM32 参考手册和 HAL 库/LL 库文档： 用于配置 STM32 的 I2C/SPI 外设和 GPIO。可从意法半导体官网获取对应您使用的具体 STM32 型号的资料。

简单总结：

在 STM32 项目中，使用 ZLG72128 来驱动多位数码管是将复杂显示任务交给专用芯片处理的经典做法。STM32 作为“大脑”，只需通过简单的 I2C/SPI 命令向 ZLG72128 “发送显示内容”即可，ZLG72128 会自动接管动态扫描刷新工作，大大节省了 STM32 的 CPU 资源和 GPIO 引脚。成功使用的关键在于正确连接硬件和理解 ZLG72128 的指令集与寄存器操作。

温馨提示： 如您遇到具体问题（如无法点亮、显示乱码、通讯失败等），请提供您使用的 STM32 具体型号、ZLG72128 子型号、接线图、核心逻辑代码片段以及遇到的问题现象，我可以更有针对性地为您分析解答！
