好的！数字电路与逻辑设计是计算机科学、电子信息工程、自动化等专业的一门核心专业基础课程。它主要研究用数字信号（通常是0和1，低电平和高电平）处理和传输信息的电路系统的设计原理和方法。

以下是这门学科的核心内容和概念（用中文解释）：

核心思想：二进制与开关
- 数字电路的基础是二进制系统，只有两个状态：0 和 1。这对应着物理世界中的两种状态，如：
  - 开关的断开(OFF) 和 闭合(ON)
  - 电压的低(Low) 和 高(High)
  - 信号的无(False) 和 有(True)
- 复杂的逻辑功能通过组合大量简单的开关（晶体管）来实现。
基本构建模块：逻辑门
- 逻辑门是实现基本布尔逻辑运算（AND, OR, NOT, NAND, NOR, XOR, XNOR）的物理电路单元。
- 每种门都有一个特定的逻辑符号、真值表和布尔代数表达式。
- 它们是构建更复杂数字系统的最小单元。
组合逻辑电路
- 定义： 电路的输出只取决于当前输入的组合状态，与过去的输入历史无关。
- 设计步骤：
  1. 明确功能要求（问题描述）。
  2. 列出输入输出关系（真值表）。
  3. 根据真值表写出输出逻辑表达式（布尔函数）。
  4. 化简逻辑表达式（常用卡诺图或布尔代数定理）。
  5. 用基本逻辑门实现化简后的表达式（画逻辑图）。
- 典型电路： 编码器、译码器、数据选择器、加法器、比较器、奇偶校验器等。
时序逻辑电路
- 定义： 电路的输出不仅取决于当前输入，还取决于电路过去的内部状态（历史）。具有记忆功能。
- 核心元件：触发器
  - 触发器是基本的存储单元，可以存储1位（0或1）信息。

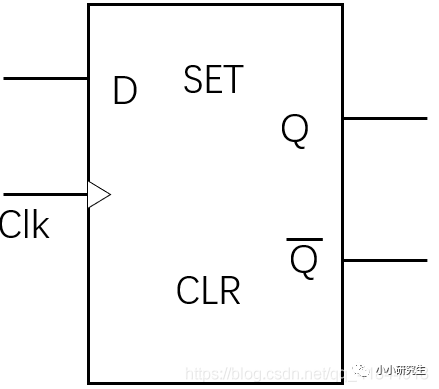

  - 常见类型：SR锁存器、D触发器、JK触发器、T触发器。

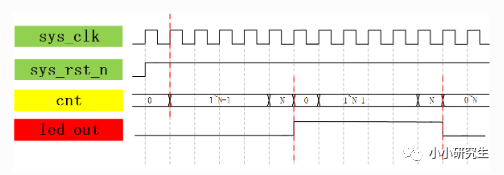

  - 时钟信号： 时序电路通常由一个全局时钟信号控制，决定电路状态何时根据输入发生变化（同步时序电路）。
- 设计步骤： （比组合电路复杂）
  1. 明确功能要求（状态转移要求）。

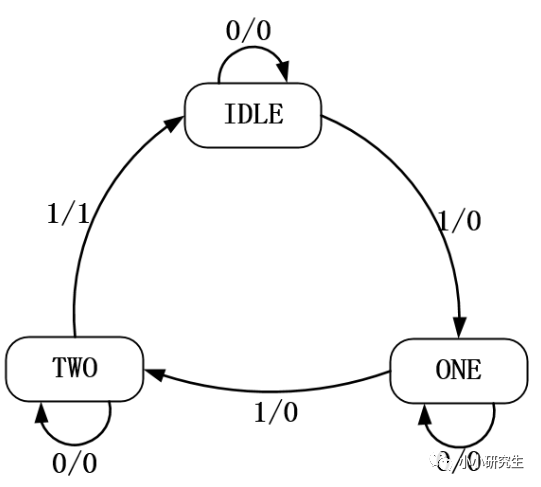

  2. 建立状态图或状态表。
  3. 状态化简（减少状态数）。
  4. 状态编码（给状态分配二进制编码）。
  5. 选择触发器类型。
  6. 推导触发器的激励方程和电路的输出方程。
  7. 检查自启动性（是否能从无效状态进入有效循环）。
  8. 用触发器和组合逻辑门实现（画逻辑图）。
- 典型电路： 寄存器、计数器、序列检测器、有限状态机等。
常用分析与设计工具
- 布尔代数： 分析和化简逻辑表达式的基本数学工具。
- 卡诺图： 一种直观的图形化简方法，用于简化逻辑函数（尤其变量较少时）。
- 真值表： 列出所有可能输入组合及其对应输出的表格，是描述逻辑功能的基础。
- 逻辑图/原理图： 用逻辑门符号和连线表示电路结构的图形。
- 硬件描述语言： 在现代设计中至关重要（如Verilog HDL或VHDL），用于高层次描述电路行为和结构，然后通过EDA工具自动综合、实现到实际硬件（如FPGA或ASIC）。
核心目标
- 理解： 理解数字系统（从基础门到复杂处理器）的工作原理。
- 设计： 掌握从需求分析到逻辑图/HDL代码的数字系统设计流程和方法。
- 分析： 能够分析给定数字电路的功能和性能。
- 优化： 掌握优化电路（减小面积、降低功耗、提高速度）的技巧。
- 基础： 为后续学习计算机组成原理、微机原理、嵌入式系统、FPGA/ASIC设计等课程打下坚实的硬件基础。
