max31850电路

好的，MAX31850 是一种高精度、单通道、热电偶至数字转换器集成电路。以下是关于 MAX31850 电路的中文详细介绍，涵盖其核心功能、工作原理、典型应用电路及关键注意事项：

1. 核心功能与用途

MAX31850 的核心功能是将热电偶的模拟电压信号精确地转换为数字温度读数，并通过单总线接口（1-Wire）输出。它的主要用途包括：

将 K、J、N、T、E、S、R 型热电偶的微小热电势信号（毫伏级）转换为代表热电偶测量端（热端）温度的数字值。
提供热电偶 开路检测功能。
提供芯片自身的 环境温度（冷端）测量（用于冷端补偿）。
集成 冷端补偿计算电路，自动利用自身测得的冷端温度对热电偶读数进行补偿，得到真实的被测温度值。
通过简单的 1-Wire 数字接口 与微控制器（如 Arduino、树莓派、单片机等）通信，大大简化了系统连接。

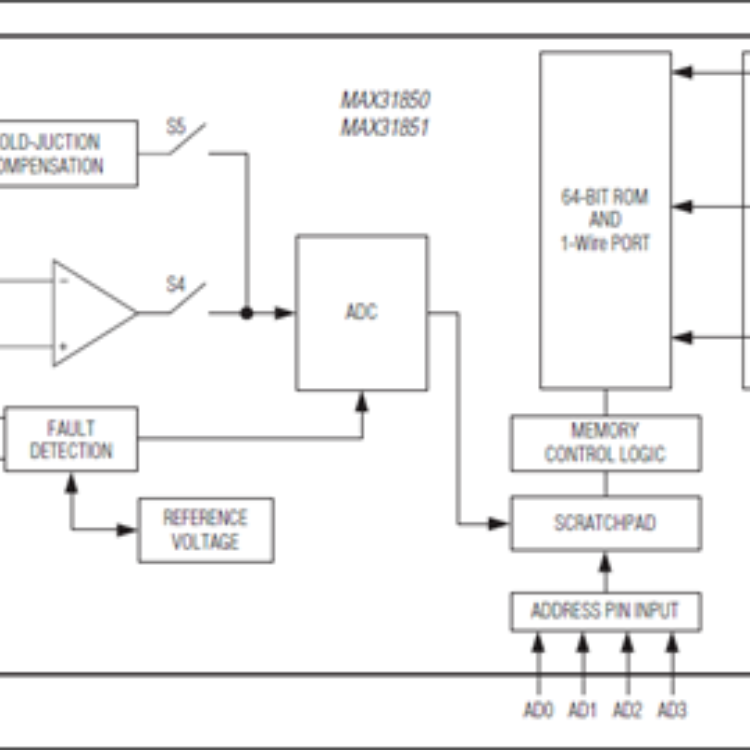

2. 工作原理简述

信号输入： 热电偶的两根引线（正极 TC+ 和负极 TC-）连接到 MAX31850 的相应输入引脚（TC+ 和 TC-）。
冷端温度测量： 芯片内部的温度传感器测量自身（即热电偶冷端连接点）的温度。
热电势转换： 热电偶在 TC+ 和 TC- 之间产生的微小热电势被送到高精度模数转换器。
冷端补偿计算： 芯片内部利用测量的冷端温度和热电偶类型特性（存储在内部存储器中），通过公式计算（通常是查表+线性化），对热电偶的热电势进行补偿。
温度计算与输出： 补偿后的结果被转换为反映热端实际温度的数字值（通常是一个14位的二进制数）。
通信： 微控制器通过单一的 1-Wire 数据线（DQ）发送命令（如“读取温度”），MAX31850 响应命令，在同一个数据线上串行输出所需的温度数据和状态信息（如热电偶是否开路）。

3. 典型应用电路（简化说明）

一个使用 MAX31850 的基本电路通常包含以下部分：

电源 (VDD)： 提供工作电压（通常为 3.0V 至 3.7V 或 3.0V 至 5.0V，具体取决于版本）。需要连接一个去耦电容（例如 0.1µF）到 GND，就近放置在 VDD 引脚旁。
地 (GND)： 所有接地连接都需要连接到共同的系统参考地。
热电偶输入 (TC+, TC-)： 热电偶的正极接 TC+ 引脚，负极接 TC- 引脚。
- 滤波： 建议在 TC+ 和 TC- 之间连接一个 RFI/EMI 滤波器（通常是一个 100Ω 电阻与一个 100nF 电容并联），并将此并联网络的一个公共端接地。这对抑制高频干扰、提高精度至关重要。
1-Wire 接口 (DQ)： 这是与微控制器通信的单线接口。
- 上拉电阻： DQ 线必须通过一个外部 上拉电阻（通常在 4.7kΩ 到 5.6kΩ 之间）连接到 VDD。该电阻是1-Wire总线协议正常工作的必要条件。
微控制器： 控制通信、发送命令、读取数据并处理温度值。

接线示意图（文字描述）

          +3.3V (VDD)
                |
                |<- +去耦电容 (0.1µF) -> GND
                |
         +------+-----------------+
         |     MAX31850          |
         |   (VDD) o------+      |
热电偶正极 --- (TC+) o--|          |      |
            |          |          |      |
            +--[Filter]--+      |      |
            |       ||         |      | < 上拉电阻 (4.7kΩ)
            +--[100Ω||100nF]--+      |      |
            |          |          |      |      |
            +----------+----------+      |      |
热电偶负极 --- (TC-) o--|                  |      |      |
         |     (GND) o--------------o GND |      |
         |     (DQ)  o--------------*-----+------+
         +--------------------------+         |
                                             |
                                             *--> DQ Pin on Microcontroller
(Ground connections should all be tied together)

4. 关键特性与优势

高精度： 提供 ±0.7°C 到 ±2°C 的精度（范围因热电偶类型和版本略有差异）。
简化设计： 单芯片集成冷端补偿、ADC、线性化、所有信号调理电路和数字接口，极大地简化了热电偶测温设计。
数字输出： 1-Wire接口只需要一根数据线+地线，节约MCU引脚和布线。
自动冷端补偿： 无需用户外部测量和计算冷端温度。
故障检测： 提供热电偶开路故障检测。
多种热电偶支持： 兼容常见类型（K、J、N、T、E、S、R）。
低功耗： 睡眠模式下功耗极低。

5. 使用注意事项

冷端精度： MAX31850的冷端补偿精度取决于其内部温度传感器的精度（通常约±0.5°C到±1°C）以及芯片本身的温度是否与热电偶冷端连接点的温度一致。确保MAX31850的GND引脚和封装紧挨着热电偶的冷端接点（如连接端子块），并远离热源或气流，否则会产生误差。
噪声抑制： 热电偶引线较长且易受电磁干扰。强烈建议使用推荐的 RFI/EMI 滤波器（100Ω + 100nF 并联到地），尽量靠近MAX31850的TC引脚放置，并使用屏蔽双绞线热电偶延长线。
地线回路： 确保所有接地连接良好，避免引入地线回路噪声。
1-Wire协议： 微控制器需要支持（或软件实现）1-Wire总线协议，包括严格的时序要求（初始化、读写0、读写1）。常见的MCU库（如Arduino的OneWire和DallasTemperature）提供了方便的接口。
ESD保护： 考虑在接口线上增加ESD保护器件，尤其是在工业或易受静电影响的环境中。
电源稳定性： 确保供电电压稳定且在规格范围内，使用足够的去耦电容。
热电偶类型配置： MAX31850在出厂时预配置了特定的热电偶类型。购买/选型时需确认其支持的型号是否与你的热电偶匹配。

6. 总结

MAX31850 是一个非常实用的芯片，它将原本复杂的热电偶信号放大、冷端补偿、线性化和数字化工作集成在一个小封装内，并通过简单的1-Wire接口输出温度数据。对于需要精确可靠地测量高温（可达数百甚至上千摄氏度）的应用，如工业过程控制、实验室设备、能源系统、高温炉监控等，MAX31850 电路提供了理想的解决方案。正确理解其原理、遵循数据手册中的设计建议和注意冷端、噪声、协议等关键点，是实现最佳性能的关键。
