CC-LINK现场总线的应用及如何实现方案设计？

好的，关于CC-Link（Control & Communication Link）现场总线的应用及方案设计实现，我们可以从以下几个方面进行阐述：

一、CC-Link现场总线的应用场景

CC-Link凭借其高速、高可靠性、开放性（CLPA管理）、易于布线和维护等特点，广泛应用于各种工业自动化场景，尤其在以下领域表现突出：

离散制造业（重点）：
- 汽车制造： 车身焊接线、涂装线、总装线（传输PLC指令、机器人控制、传感器信号、拧紧枪数据、工位状态）。
- 半导体/电子制造： SMT贴片线、芯片封装测试设备、PCB组装线（高速、精确的I/O控制、设备间同步）。
- 机械加工： 数控机床连线（DNC）、柔性制造系统（PLC控制多台CNC、传送带、上下料机器人）。
- 家电/消费电子组装： 洗衣机、空调、手机生产线（传送带控制、检测工位、装配机器人）。
- 包装机械/印刷设备： 多轴运动同步控制（如凹印机、柔印机）、传感器集中管理。
过程控制（部分）：
- 水处理/污水处理： 泵站控制、阀门状态监测、流量/液位信号采集。
- 食品饮料： 灌装线、包装线（传感器、执行器、称重模块、温控仪表连接）。
- 制药： 配液系统、包装线（需要可靠的数据传输，支持远程I/O减少现场接线）。
其他工业领域：
- 物流仓储： AGV调度系统（部分通信链路）、自动分拣线（传感器网络）。
- 楼宇自动化： 大型建筑的能源管理、HVAC系统监控（通过网关连接）。
- 新能源： 光伏、锂电池生产线设备连接。

二、CC-Link方案设计如何实现

设计一个成功的CC-Link网络方案需要系统地考虑各个步骤：

1. 明确需求与分析

确定应用目标： 首要任务是明确系统需要做什么（例如：同步控制10台伺服、采集500个I/O点、监控200个仪表）。
站点清单与通信量：
- 列出所有需要接入总线的设备（PLC主站、远程I/O模块、变频器、伺服驱动器、机器人控制器、人机界面HMI、网关、智能仪表等）。
- 详细统计每个站点需要输入/输出的数据量（DI/DO点数量、AI/AO通道数、通信数据区的大小）。估算峰值数据流量。
性能要求：
- 实时性： 控制循环周期要求多少毫秒（ms）？关键任务（如运动同步）的延迟容忍度？
- 传输距离： 整个网络的最大物理覆盖范围是多少？
- 拓扑复杂度： 现场设备布局是直线、分支，还是环形？（考虑冗余时可能需要环形）
环境因素： 现场是否存在强电磁干扰、高温、潮湿、粉尘等？这直接影响线缆选择和防护等级。

2. 硬件选型与配置

主站设备：
- 选择支持CC-Link通信的PLC（如三菱电机FX/Q系列、或第三方兼容PLC）或PC插卡。
- 选择合适的主站模块（如QJ61BT11N 对应 CC-Link V2.0），考虑通信速率、带站能力。
从站设备：
- 严格遵循CLPA认证： 确保所有从站设备（无论品牌，如三菱、菲尼克斯、和利时、欧姆龙等）带有CC-Link标识并通过CLPA一致性测试。
- 按需选择：
  - 远程I/O模块： 连接传感器、执行器、按钮、指示灯。
  - 智能设备站： 带独立控制逻辑的设备（变频器、伺服、机器人、HMI）。
  - 本地站： 具有主站功能的从站（用于构建多主或冗余系统）。
电缆与连接器：
- 专用CC-Link电缆： 使用符合标准的3芯屏蔽双绞线（VS线、高性能HV线）。不同规格支持不同距离和速率。
- 专用CC-Link连接器： 推荐使用标准的开放式连接器，简化安装并保证屏蔽连续性。预留T型分支接口。
- 终端电阻： 必须在总线的物理首端和末端安装120欧姆终端电阻（主站模块或智能设备站通常内置可拨码选择的终端电阻）。

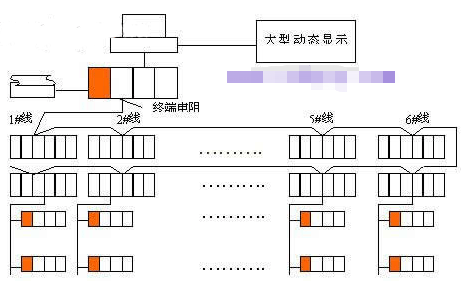

3. 网络拓扑与通信规格设定

拓扑结构设计：

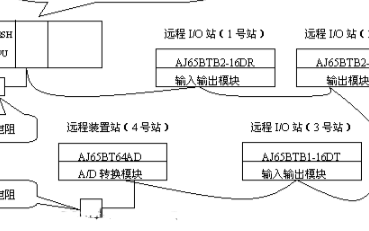

- 总线型： 最简单常用，设备依次串联在主干电缆上（串联连接）。
- T型分支： 主干电缆敷设，通过T型分支器连接设备。限制最大分支长度（通常<20m）、分支总数、累计分支长度。
- 冗余环网： 使用CC-Link IE Field或特定版本的CC-Link（如通过附加模块）构建环形拓扑以实现链路冗余。
设定关键通信参数 (通常在主站配置软件中完成):
- 传输速率 (波特率): 可选156Kbps, 625Kbps, 2.5Mbps, 5Mbps, 10Mbps。更高的速率意味着更短的刷新周期但更短的传输距离。 需要权衡性能和距离。
- 总连接站数： 包括实际从站和预留的空站号。
- 传输距离/速度模式： 需要根据选定的波特率、电缆类型和拓扑模式（速度优先或距离优先）来确定实际最大距离。参考官方手册的详细表格。
- 重复站号检测： 启用该功能以防配置错误。
- 链接扫描时间 (设定刷新模式)： 设定数据扫描更新的模式（同步/异步）和期望时间。
- 链接软元件分配： 为每个站分配具体的主站内存地址（如RX/RY/RWw/RWr），定义数据交换区域。

4. 软件配置与编程

网络配置工具：
- 使用主站PLC对应的编程软件（如三菱的GX Works3）中的网络参数设置功能。
- 或使用独立的CC-Link配置工具（如CLPA提供的工具）。
- 在配置软件中：
  - 添加所有物理从站设备。
  - 正确设置每个从站的站号（必须唯一）。
  - 设置全局参数（波特率、模式等）。
  - 设置每个从站的参数（远程点容量、占用站数等）。
  - 完成第3步中提到的链接软元件分配（数据映射）。
主站PLC编程：
- 使用分配好的链接软元件地址（如 X100->主站RX0, Y200->主站RY8）编写控制逻辑，如同访问本地I/O。
- 利用CC-Link专用指令进行数据块读写、网络诊断（CCD、FROM/TO 指令，取决于PLC型号和从站类型）。
从站设备配置： 部分智能从站（如变频器、HMI）需要通过其自身配置软件设置CC-Link相关参数（站号、通信速率、数据映射）。

5. 安装、布线与调试

布线施工：
- 严格按照拓扑设计敷设电缆。确保使用正确的专用电缆和连接器。
- 良好接地： 屏蔽层必须可靠接地（推荐在一点单端接地）。这是抑制干扰的关键。
- 避免干扰源： 与动力电缆保持足够距离（>30cm），避免平行敷设。
- 终端电阻： 务必确认并确保物理首末端的终端电阻已正确启用（通常通过模块或连接器上的拨码开关设定）。
- 标记清晰所有连接点、站号和终端位置。
上电调试：
- 分阶段上电： 建议先连接主站和少量关键站，再逐步增加。
- 主站诊断： 检查主站PLC状态指示灯和编程软件中的网络诊断状态。确认主站是否识别到所有配置的从站。
- 从站诊断： 检查每个从站模块的运行/错误指示灯。
- 数据通信测试： 使用编程软件强制I/O，或用示波器观察信号波形。验证数据是否能正确收发。
- 功能测试： 编写测试程序，让系统执行实际操作（如点动电机、读写HMI数据），验证控制的完整性和实时性。

6. 监控与维护

HMI集成： 将网络状态（各站通信状态、错误代码）和关键数据集成到上位HMI或SCADA系统，方便操作员监控。
诊断工具： 利用CC-Link诊断工具或主站PLC的诊断缓冲区查看详细错误信息（如断线、噪音干扰、站号冲突、数据校验错误）。
定期维护： 检查连接器紧固性、电缆有无破损、接地是否良好。定期清洁端子排。

三、方案设计的关键注意事项与优势总结

优势利用 (Why Choose CC-Link):
- 高速实时性： 适用于需要快速响应的运动控制、同步应用。
- 高可靠性： 在工业环境下稳定性强，抗干扰能力好。
- 开放性/兼容性： 庞大的CLPA生态圈，多厂商设备选择，降低成本。
- 易于扩展： 便于后期增加新站点或设备。
- 降低布线成本和复杂性： 大幅减少传统的硬接线。
- 简化维护诊断： 网络状态一目了然，定位故障方便。
注意事项：
- 严格遵守规范： 波特率、电缆、终端电阻、距离限制、接地等规范务必严格遵守。
- 充分前期规划： 需求分析和参数设定是基石，避免后期修改带来的麻烦。
- 预留裕量： 在站点数、通信量、传输距离上留有余地，为未来扩展做准备。
- 重视接地和屏蔽： 这是确保抗干扰能力的核心。
- 选择认证产品： 只使用通过CLPA认证的设备、电缆和连接器。
- 冗余需求： 对关键流程，考虑采用CC-Link IE Field等支持冗余环网的高级网络或上层网络冗余方案。

总结

CC-Link是实现工厂设备层高效、可靠通信的核心技术。成功应用的关键在于根据具体的工艺需求进行精细化的方案设计：从需求分析、硬件选型、网络配置到布线施工和调试维护，每一步都需要严谨规划和规范操作。充分利用其高速、开放、易维护的优势，CC-Link能够有效提升自动化生产线的效率、稳定性和智能化水平。
